TH9130S/TH9131S系列多通道高功率耐壓接地測試儀是針對電子電器設備的全性能安規測試所設計的儀器。可以多路掃描包含交/直流耐壓、絕緣電阻、接地電阻等多個安規測試功能。

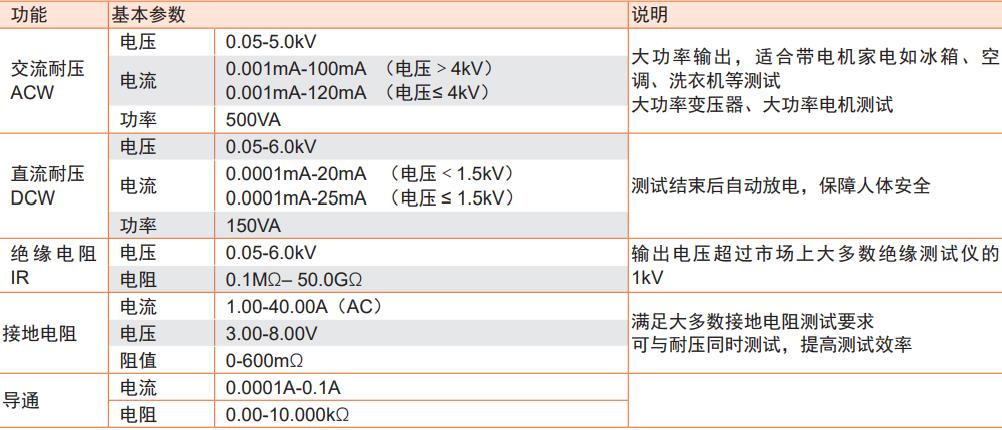

耐壓測試：輸出功率AC:500VA/200VA （ 5kV/100mA，5kV/40mA），DC:120VA 6kV/20mA），因此可用來為大功率的電器、電機等方面設備做耐壓測試，也可以對零件做同樣的測試。

絕緣電阻測試：顯示范圍0.1MΩ-50GΩ，測試電壓50V-6000V任意設定。

接地電阻測試：電流最大可達40A，并可對測試電壓進行設置。亦可與耐壓測試同時進行，大大縮短測試時間，提高測試效率。

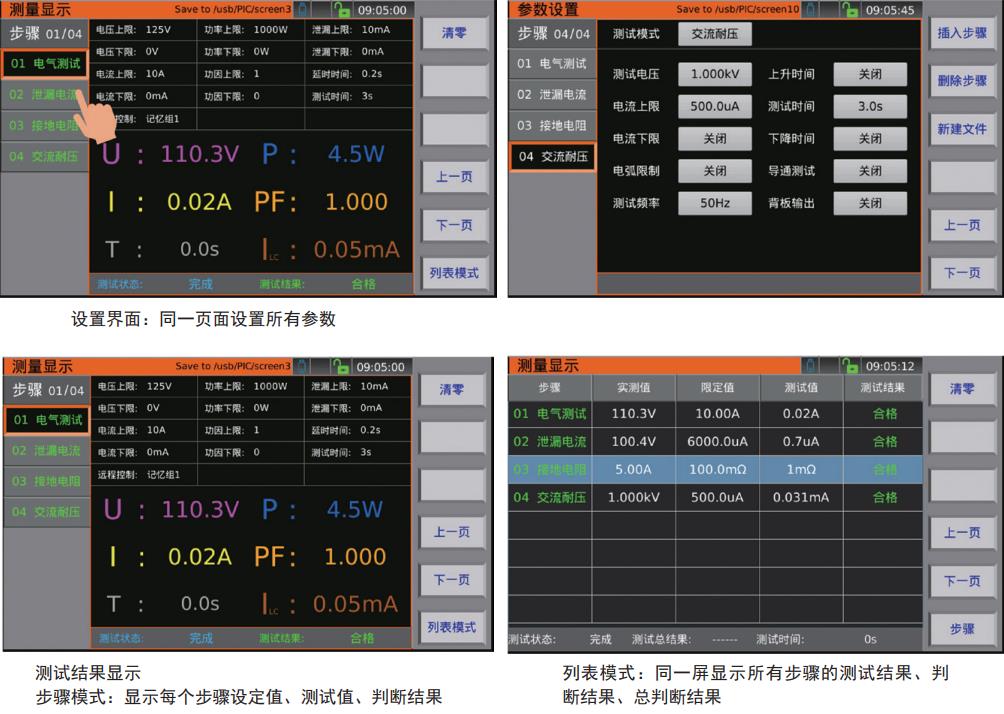

儀器配有7寸觸摸屏，可直接對儀器進行觸摸式控制操 作，所有測試模式、時間、電壓、電流、電阻值、測試步驟在同一屏幕上顯示。另有列表顯示模式，顯示多步驟的設置及順序測試結果。

儀器配有適合測試系統使用的RS-232C 、USB 、HANDLER，可選配的GPIB，使得儀器能適應多種不同需要的高安全性和可靠性的自動測試系統。

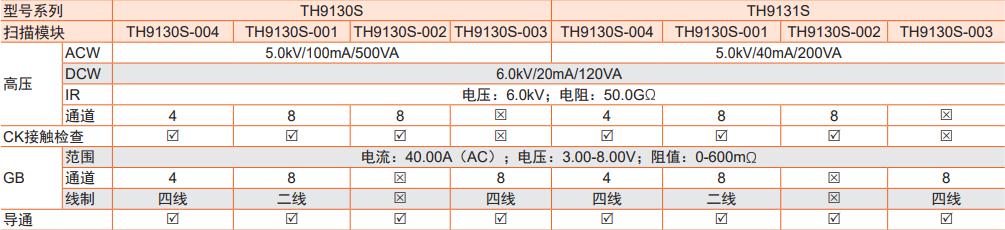

TH9130S/TH9131S系列多通道高功率耐壓接地測試儀包括以下幾種類型：

應用

?   家用電氣綜合電氣性能測試分析

?   照明電器綜合測試分析

?   電機綜合分析測試

?   大功率電器測試分析

?   電子零件綜合測試分析

功能特點：

A.7寸電容式觸摸屏， 800×480分辨率

TH9130S/TH9131S系列多通道高功率耐壓接地測試儀采用了7寸800*480分辨率電容式觸摸屏、Linux系統的安規測試儀器， 其觸摸式操作、交互式操作體驗，大大縮短了儀器設置操作的時間，提高了效率。

B.五合一、多通道綜合測試，單機實現所有安規測試需求

TH9130S/TH9131S系列多通道安規綜合分析儀集成了五種安規測試功能

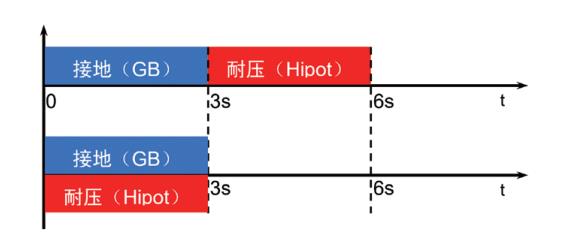

C.耐壓/接地同步測試，提高效率

TH9130S/TH9131S系列多通道安規綜合分析儀內置 雙功放技術，同步輸出高電壓及大電流，支持耐壓與接 地同步測試，大大縮短產線測試時間。

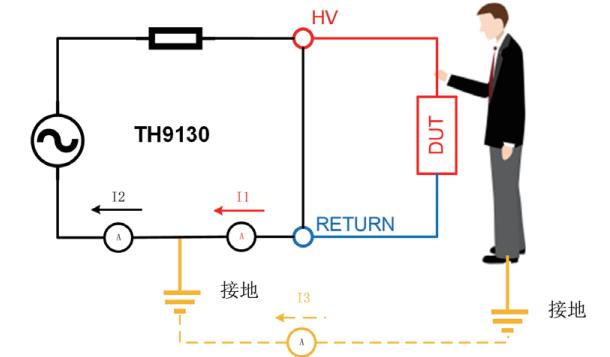

D.觸電保護功能，保障測試人員安全

當操作人員觸電時，電流表分別測得不同數值，經過人體的電流I3= i2-i1, 當 i3過高時，即判定為觸電，會立即切斷輸出，保障 用戶的安全。

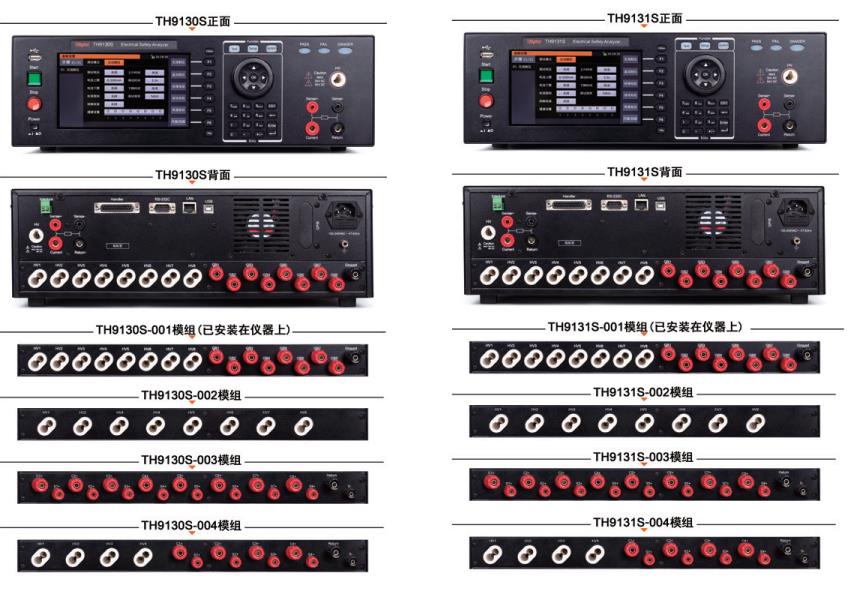

TH9130S/TH9131S前后面板及模組

TH9130S/TH9131S系列多通道高功率耐壓接地測試儀性能特點：

?7寸電容式觸摸屏， 800×480分辨率

? Linux操作系統，中英文界面

? 五合一綜合測試系統，單機實現所有安規測試需求：

1)大功率交流耐壓測試

2)直流耐壓測試

3)絕緣電阻測試

4)接地電阻測試

5)導通測試

? 500VA功率AC耐壓設計

? 絕緣電阻測試最高電壓6kV

? 硬件接觸檢查（CK）功能

? 開短路偵測OSC

? 電弧偵測ARC功能

? 崩潰電壓測試功能

? 四/八通道輸出

? 單屏顯示測試模式、時間、電壓、電流、電阻值、測試步驟

? 列表顯示功能：同時顯示多步驟設置及順序執行的測試結果

? 存儲：100個文件，50步/文件 性
