需求和方案：

為了模擬真實世界的場景，設計工程師必須用標準信號測試AiP，比如5G NR或IEEE 802.11ad/ay。AiP設計者需要一個具有高輸出功率、超低相位噪聲、寬分析帶寬和動態范圍的測試解決方案。頻帶和動態范圍。這些特點提高了在5G和衛星應用的毫米波頻率的OTA測試性能。設計工程師需要具有校準信號路徑的高功率信號源和具有最佳誤差向量的信號分析儀幅度（EVM）和動態范圍，以進行準確的測量。

場景和痛點：

越來越多用于毫米波頻譜部署的5G設計都使用天線封裝技術（AiP）來減少無線系統的尺寸和成本，并提高射頻（RF）的性能。5G毫米波需要更高的帶寬來提高吞吐量。然而，在更高頻率下測試會造成傳輸衰減，并縮短信號覆蓋范圍，導致顯著的路徑損耗。

如果沒有經過嚴格的測試，設備可能表現不佳。通過設置接收器以解調5G NR信號是非常復雜的，在較高頻率下的空中測試（OTA）會造成大量的路徑損耗。

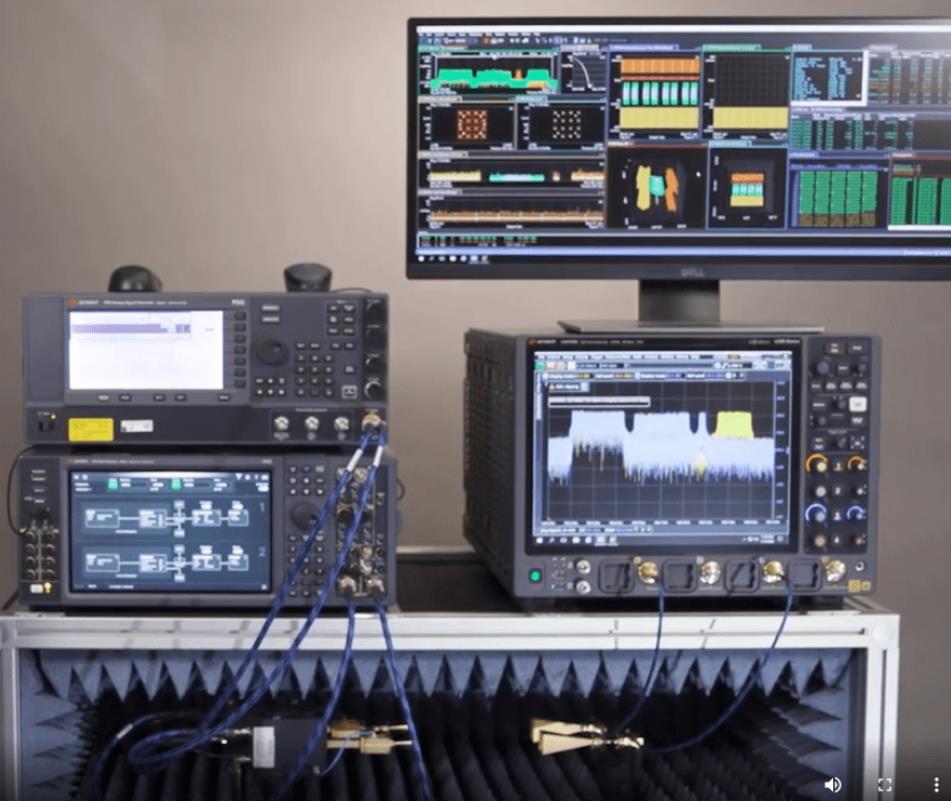

用于測試毫米波 AiP 技術的解決方案由信號生成與分析硬件、測量應用軟件和信號生成軟件組成。 這個綜合測試環境能夠幫助您解決極為復雜的毫米波 AiP 空中接口測量挑戰。

Keysight的信號生成和分析解決方案使用同一設置文件創建和分析5G NR的信號質量。同一個設置文件，加快了表征毫米波AiP的時間。

毫米波封裝天線測試解決方案一：

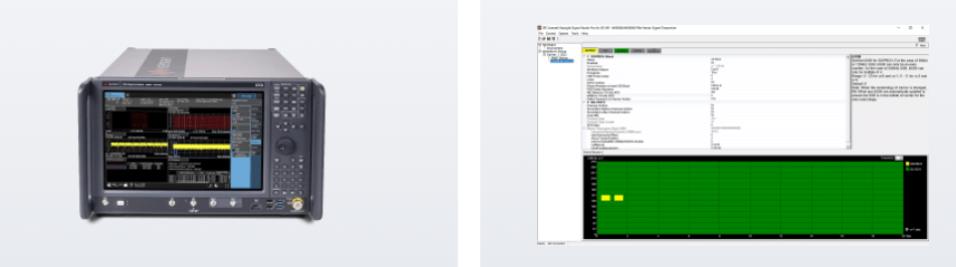

N9042B UXA 信號分析儀，2 Hz 至 50 GHz+N7631APPC PathWave 5G NR 信號生成軟件

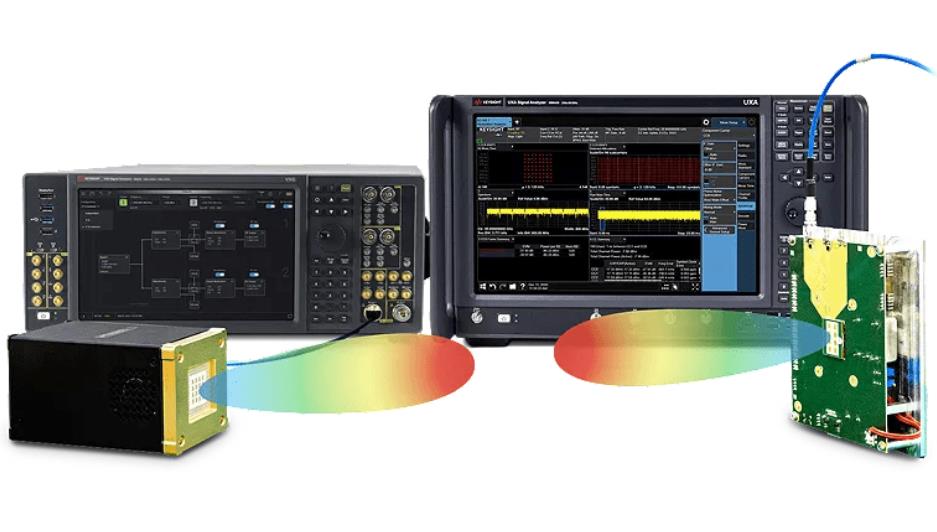

使用Keysight VXG矢量信號發生器和Keysight的PathWave信號生成軟件來生成具有寬射頻帶寬的毫米波信號，同時高輸出功率補償了系統損耗，并實現5G功率放大器和OTA測試。

Keysight N9042B UXA X系列信號分析儀配合Keysight的PathWave X系列測量應用軟件N7631APPC提供業界最寬的分析帶寬和最深的動態范圍來表征毫米波信號。

PathWave信號生成和PathWave X 系列測量應用程序可為最新波形提供快速準確的測量，并且易于擴展以滿足未來的需求。

N9042B UXA 信號分析儀和各種測量應用軟件，可以測試 5G、衛星、雷達等應用中的毫米波（mmWave）創新設計的真實性能。 N9042B 具有是德科技信號分析儀中最大的分析帶寬和最深的動態范圍，可以幫助您應對極其困難的毫米波測量挑戰，例如緊張的設計裕量和時間表、復雜的調制方式以及嚴苛的標準要求。

毫米波封裝天線測試解決方案二：

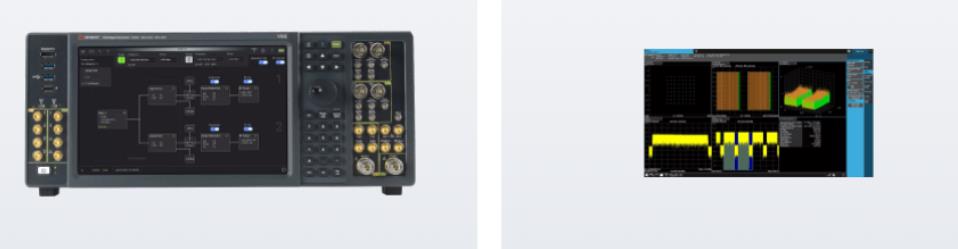

M9384B VXG 微波信號發生器+N9085EM0E 5G NR 測量應用軟件，多點觸控用戶界面

總結：

天線不再是集成在無線設備中的獨立組件；完整的封裝包含天線和其他集成電路。

使用天線封裝技術（antenna-in-package，簡稱AiP）進行空中測試（OTA）測試的設計人員需要一種具有高輸出功率、超低相位噪聲、寬分析帶寬和毫米波頻率動態范圍的測試解決方案。

一套靈活的信號創建工具能減少花在信號仿真上的時間，即用型測量工具可幫助設計人員了解毫米波信號分析的性能。

該方案已經為臺灣稜研科技（TMYTEK）毫米波 AiP 產品提供了測量準確度和測試性能保證，該解決方案集成是德科技軟件和硬件平臺，可生成與測量 5G NR 信號。

是德科技 N7631APPC PathWave 5G NR 信號生成軟件支持預先設置 FR1 和 FR2 測試模式，N9085EM0E 5G NR 測量應用軟件一鍵執行 3GPP 5G NR 標準第 15 版和第 16 版定義的 5G NR（新空口）發射機下行鏈路和上行鏈路測量，可加快驗證 5G NR AiP 產品。
