單機范圍：

電壓：0～2250V

電流：0～±4500A

功率：0～±180kW

FTB9000系列產品是一款同時具備直流電源和回饋式負載功能的寬范圍大功率雙向可編程直流電源。既能實現Source功能，又能當作回饋式負載將吸收的能量回饋至電網，實現能量的雙向流動。

FTB9000系列電壓范圍從80V～2250V，單機電流可達4500A，單機最大功率為180kW。能實現源、載雙象限無縫切換，同時具備豐富的測試功能及簡潔的人機交互界面，在汽車電子，儲能，燃料電池等大功率測試場景有廣泛的應用。

應用領域

1.     儲能變流器（PCS）、微網設備生產、開發；

2.     服務器電源、UPS、逆變器生產、開發；

3.     太陽能電池陣列、風能發電應用；

4.     燃料電池、動力電池、鉛蓄電池、超級電容應用；

5.     航天、鐵路、新能源汽車、電機驅動器測試應用；

6.     無人機、激光、傳感器應用。

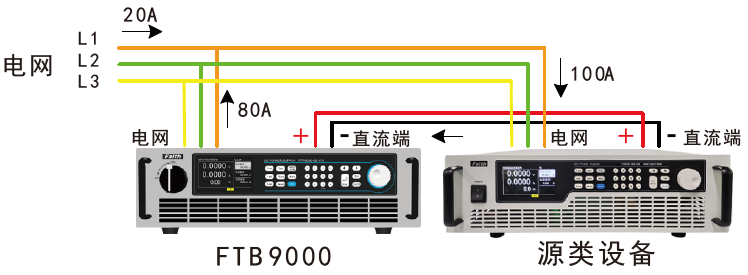

回饋式負載功能

FTB9000系列產品具備回饋式負載功能，可將被測設備的能量回饋至工廠內網直接利用，而不是以熱能的方式耗散掉。其能量回饋轉換效率高達95%，不僅可以極大的降低用戶的用電成本，而且可以避免使用空調及其他制冷系統，減少噪音。

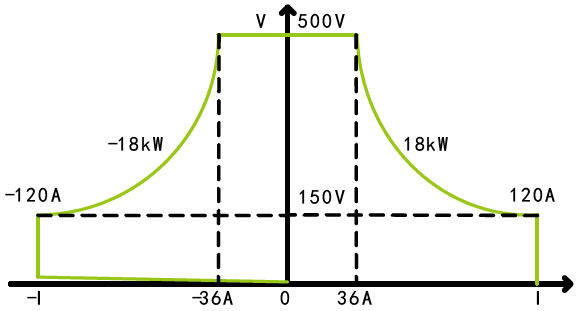

雙象限、寬范圍

FTB9000系列產品具有雙象限工作特性，即可作為直流電源輸出能量，又可以作為回饋式負載吸收能量。同時，FTB9000具有寬工作范圍，擁有超過3倍寬范圍輸出量程，一臺電源可覆蓋更多應用，為用戶節省成本。

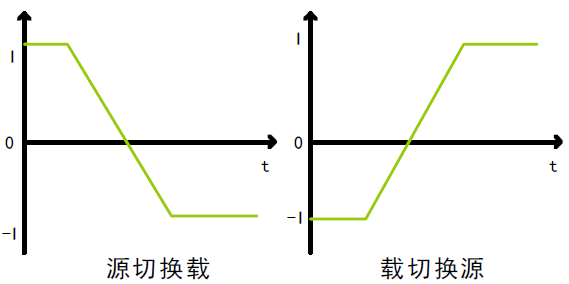

雙向電流無縫切換

常規的直流電源和負載在正、負電流切換時，將在0A處產生短暫的階梯，致使電流換向不連續。FTB9000不僅具備雙象限工作能力，且具備高速電流切換能力，可實現正、負電流切換時的無縫銜接，有效避免電壓或電流過沖，廣泛應用于電機、電池包、BMS及儲能系統的測試。

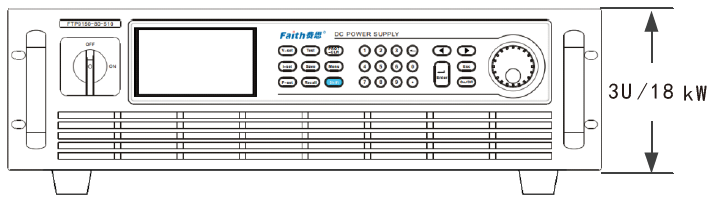

3U/18kW高功率密度

FTB9000系列提供了3U/18kW的高功率密度，具有輸出精準、響應快速以及低紋波噪聲等特性。寬范圍的電壓80V～2250V，電流25A～4500A的組合，適合從設計到產品生產流程的每一個測試驗證環節。

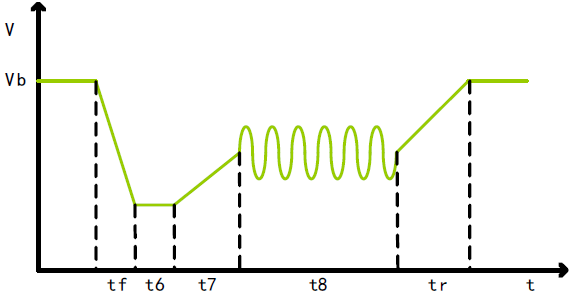

序列和波形功能

FTB9000為用戶提供可針對供電中斷、瞬間跌落，以及模擬其他電壓、電流變化的序列編輯功能。一共10個序列文件，每個文件100步，支持循環、鏈接可方便實現復雜波形輸出。

負載功能

FTB9000作為回饋式負載工作時，具備恒電流、恒電壓、恒功率、恒電阻四種基本工作模式，能滿足廣泛的測試需求。

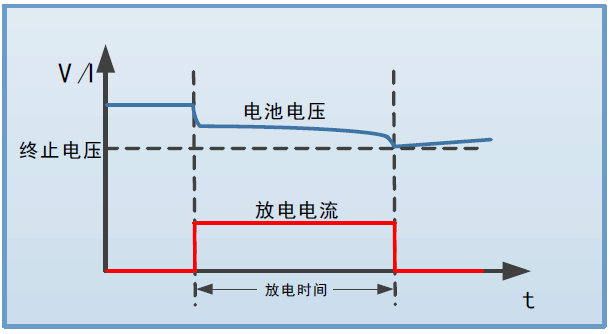

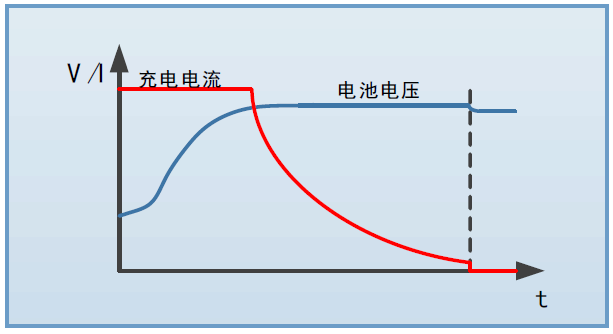

電池充/放電測試

FTB9000系列因其獨特的雙向性設計，具備充/放電測試功能，適用于對各類電池及儲能設備進行充/放電測試。

FTB9000系列寬范圍雙向可編程直流電源

特點

1.   單機范圍：電壓：0～2250V 電流：0～±4500A 功率：0～±180kW；

2.   主從并機擴展功率可達1.8MW；

3.   電壓精度：0.05%+0.05%F.S.；電流精度：0.1%+0.1%F.S.；

4.   功率因數0.99，整機效率高于93%；

5.   回饋式負載功能，回饋效率高達95%；

6.   雙向能量傳遞，跨象限無縫切換；

7.   線損自動補償；

8.   具備恒壓、恒流、恒功率、恒阻功能；

9.   CV/CC優先模式；

10. 電壓/電流斜率可設置；

11. 具備電壓輸出緩升、緩降功能；

12. 具備充、放電功能；

13. 具備序列和波形功能，可實現如汽車電子測試電壓波形、用戶自定義等復雜電壓、電流波形；

14. 具備電池模擬器功能（選配）；

15. 具備光伏電池陣列模擬功能（選配）；

16. 過壓、過流、過功率、過溫、欠壓、掉電等全方位保護功能；

17. 高壓隔離數字、模擬，監測、控制接口；

18. 配備多種通訊接口：LAN、USB，選配RS485、CAN或GPIB；

19. 通訊協議支持SCPI、MODBUS、CAN-OPEN（選配）協議；

20. 提供通訊編程手冊、SDK開發包以及演示上位機；

21. TFT彩色液晶顯示屏，中、英、繁文菜單界面；

22. 智能風扇控制；

23. 3U/18kW高功率密度，標準19寸機架式設計。

FTB9000系列寬范圍雙向可編程直流電源快速選型：
