FT6200A系列
Faith費思
FT6200A系列小功率電子負載是費思在沉淀了多年電子負載的設計開發經驗后， 開發的一款具有超強實用性、通用性的電子負載。可廣泛應用于開關電源、LED驅動、動力電池、超級電容、電力電子器件、太陽能電池組件、充電器等產品的研發、生產、質檢等各測試環節。
FT6200A系列小功率電子負載是費思在沉淀了多年電子負載的設計開發經驗后， 開發的一款具有超強實用性、通用性的電子負載。可廣泛應用于開關電源、LED驅動、動力電池、超級電容、電力電子器件、太陽能電池組件、充電器等產品的研發、生產、質檢等各測試環節。產品配置有TFT屏和中英文菜單界面，操作方便直觀，是電力電子工程師案頭的必備常用配置。
負載特征
1. 恒電流（CC）、恒電壓（CV）、恒電阻（CR）及恒功率（CP）帶載模式；
2. 可設置帶載斜率，帶載電壓（Von）與卸載電壓（Voff）；
3. 動態測試可達50kHz；
4. 最小電流分辨率可達0.05mA，最小電壓分辨率可0.5mV；
5. 電流精度為(0.03%+0.05%F.S.)，電壓精度為(0.03%+0.02%F.S.)；
6. 快速NG/GO檢測以確認DUT在規格內；
7. OPP、OCP、OVP、OT等全方位保護功能；
8. 強大的負載序列編輯功能，可實現高速復雜帶載波形；
9. 智能化的自動測試功能，能顯著提高檢測效率；
10. 具有OCP、OPP、LED模擬、負載效應、電池內阻、電池放電等測試功能；
11. 快速調用，一鍵調用測試參數；
12. 標配電流監視端口與數字I/O端口；
13. SENSE端子安裝在前面板，支持遠端采樣；
14. TFT彩色液晶顯示屏，中英文菜單界面；
15. 標配RS232接口，可通過計算機實現遠程控制；
16. 豐富的SCPI命令，方便組建智能化測試平臺和進行二次開發；
17. 標配功能完善的上位機軟件；
18. 采用智能風扇控制，降低噪音。
前面板
后面板
①.綜合信號端子，含電流檢測端子、數字I/O端子
②.RS232通訊接口
③.110VAC/220VAC供電選擇端子
④.AC電源輸入接口
定態功能
恒電流模式（CC）
恒電流模式下，無論輸入電壓如何變化，負載始終消耗一個恒定的電流。
恒電壓模式（CV）
恒電壓模式下，負載將消耗足夠電流使輸入電壓維持在設定值。
恒電阻模式（CR）
恒電阻模式下，負載等效為一個恒定的電阻，輸入電流會隨輸入電壓的改變而線性調整。
恒功率模式（CP）
恒功率模式下，負載將消耗一個恒定的功率。輸入電流會隨輸入電壓的改變線性調整以確保消耗功率不變。
恒電流模式 恒電壓模式
恒電阻模式 恒功率模式
動態功能
FT6200A系列電子負載動態測試功能包括連續、脈沖、翻轉三種方式，支持帶載斜率設定。動態模式用于模擬各種帶載突變及異常情況，適用于測試電源的動態特性，電源的穩定性，電池的保護點及保護時間，各種脈沖等突發帶載模擬。

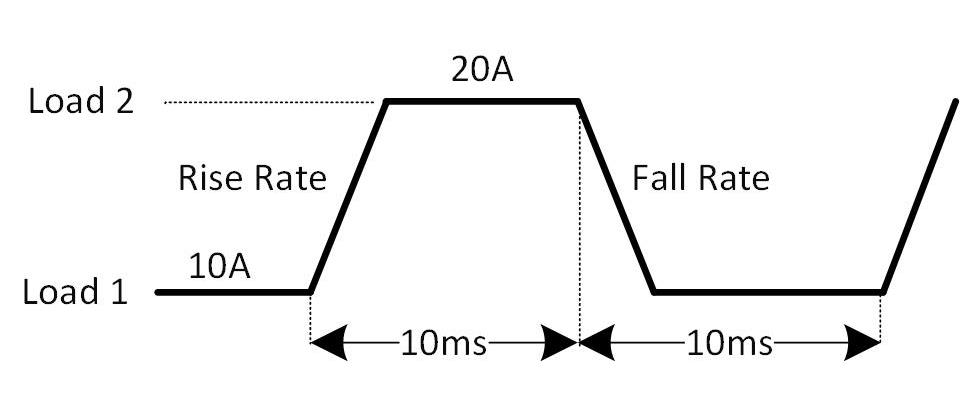

連續模式

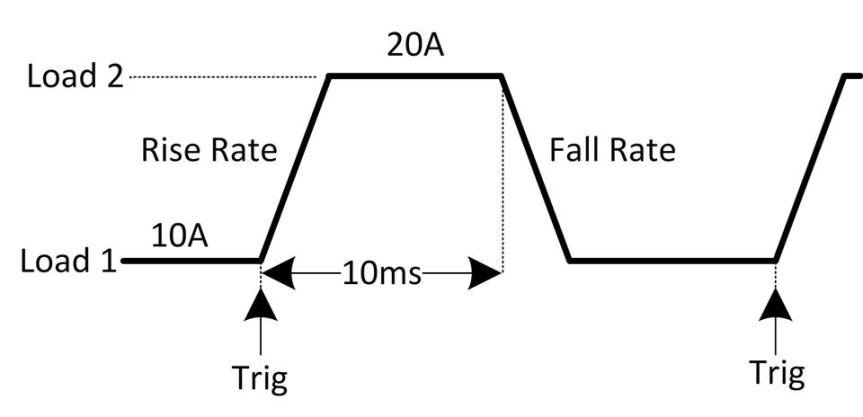

脈沖模式

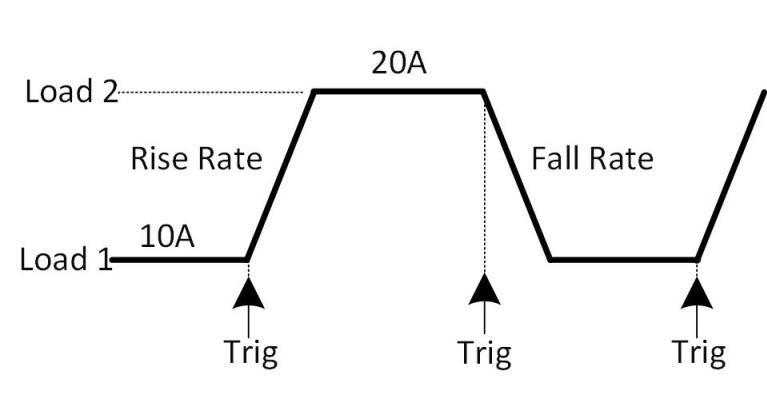

翻轉模式
快速調用
快速調用功能支持CC/CV/CR/CP等定態參數設定，支持OCP、序列、自動測試、電池內阻、電池容量等功能，一鍵調用已設定之功能及相應參數。
快速調用適用于研發、測試、品質及來料質檢等部門的測試使用。
快速調用減少測試中的設置和操作負載的次數，可降低設置錯誤的概率，提高測試效率和測試準確度。
序列測試

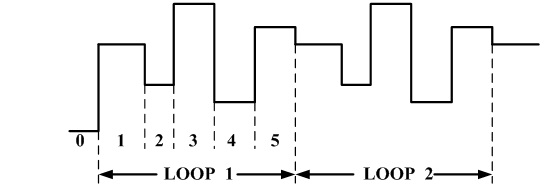

負載的序列功能：根據用戶負載波形編輯序列文件來模擬負載的復雜變化。序列文件參數包括文件編號（ 1～10）、循環次數（0～60000，0表示無限循環）、序列步數（1～100）、單步設定值及單步時間（0.00005s～36000s）。序列文件存儲于EEPROM中，最多可存儲10個序列文件。序列測試功能可進行電源輸出特性測試，電源穩定性測試及實際工作狀況模擬。圖為一個步數為5的序列測試。
序列測試
保護功能

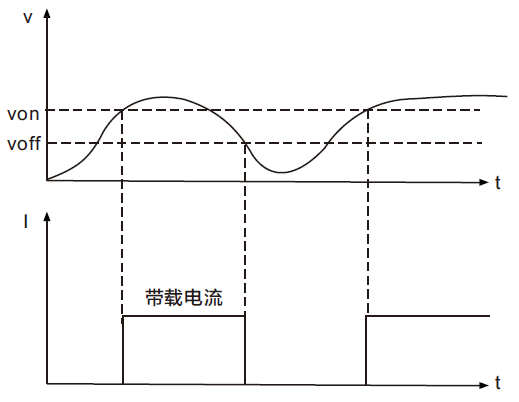

FT6200A系列提供了過電壓、過電流、過功率、過溫度、電壓反相等全方位的保護功能， 其中過流保護與過功率保護采用硬件實現。用戶可以自行設置合適的電壓、電流、功率保護閥值。缺電壓功能：用于避免輸出 瞬時過載引起的電源保護動作。Von與Voff功能：用于實現指定工作范圍內的帶載測試。
