自動以太網物理層一致性測試

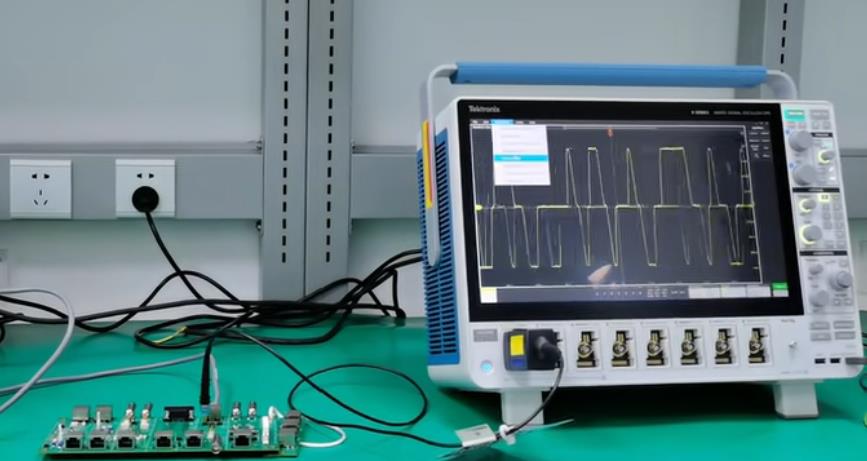

在使用選項 5-CMENET/6-CMENET 進行 TekExpress 自動以太網電接口測試時，要求使用帶寬最低 1 GHz 的示波器。這一應用為以太網檢驗提供了自動一致性測試功能。

手動執行所有測量需要耗費的時間特別長。TekExpress 以太網軟件提供了一個自動化框架，可以用更少的用戶干預執行所有測量，比如在需要改變連接時。

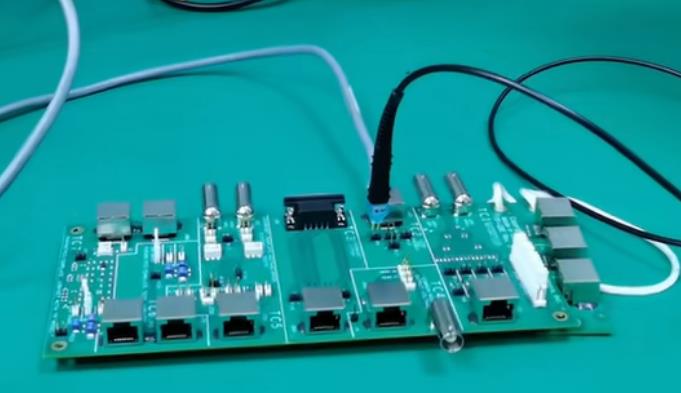

TF-GBE 系列測試夾具支持許多以太網一致性測試，可以方便地接入信號，提供了多個測試點，可以準確地去除干擾信號，進行回波損耗校準，并把電路交連到業務發生器和鏈路其他端上。TF-GBE-BTP 是 10/100/1000BASE-T 測試使用的基本測試夾具套裝。TF-GBE-ATP 是高級測試夾具套裝，還包括一條 1000BASE-T 抖動測試通道電纜。

測試夾具

TF-GBE-BTP,基本以太網測試夾具;

TF-GBE-ATP,高級以太網測試夾具，帶抖動通道;

TF-GBE-JTC,103 米 1000BASE-T 抖動測試通道電纜;

TF-GBE-SIC,短 (4 英寸或 0.1 米) RJ-45 互連電纜.

主要功能

• 全面的以太網物理層測試，支持多種速度。
• 高度優化的直觀的用戶界面，迅速配置測試，驗證電信號。
• 一致性和裕量測試，準確的分析功能，改善了互操作能力。
• 使用一臺儀器完成時域和頻域測量。
• 抖動和定時測量，帶或不帶濾波器。
• 幅度和頂降測試，了解發射機性能。
• 詳細的測試報告帶有結果、通過/失敗信息、測試余量和測試特定波形圖像。
• 配置測試參數和極限，進行調試和表征。
• 配置多輪測試，分析測試結果。
• 在運行測試前預覽測試模式波形。
• 1000BASE-T 失真測試的其他峰值失真相對于相位偏置關系和誤差值相對于符號數關系示圖。

以太網一致性測試面臨著某些獨特的測量挑戰：

• 在生成干擾信號時，必須生成碼型數據和噪聲，以便為某些測量創建真實世界噪聲。
• 您必須根據以太網標準測試幅度、定時、回波損耗和模板測量：
• 100BASE-TX 標準規定每個端口 12 項測試，外加 CMRR 及其他
• 1000BASE-T 標準要求每個端口 80 項測試，外加BER、CMRR 及其他
• 10BASE-T 標準規定每個端口 22 項測試，外加容錯和 CMRR

幅度測試

行業標準要求信號幅度落在規定范圍內，以保證器件之間的互操作能力。幅度測試隨信號速度變化，但包括以下參數：峰峰值幅度，過沖，共模電壓，正/負脈沖對稱性。

定時測試

許多標準還規定了信號的定時參數。這些測試包括各種定時測量，如上升時間、下降時間及上升時間與下降時間之差或對稱性。

抖動測試

抖動測試使用規定的測試碼型，量化信號邊沿的定時變化。這些抖動測量包括占空比失真和基線漂移引起的失真。通過累積波形，測量眼圖交點上累積點的寬度，來確定抖動。峰峰值從直方圖尾部的最小值和最大值中推導而來。

模板測試

模板測試通常用來迅速檢驗發送的信號是否滿足行業標準要求。這些模板的定義方式，是過沖、抖動、上升時間和下降時間不正確等信號失真會導致模板測試失敗。

回波損耗測試

電纜系統的回波損耗會影響系統的互操作性。以太網標準定義了反射信號相對于偶發信號的最低衰減量。回波損耗測試測量阻抗，一般在100 Ω ±15%范圍內。TekExpress 以太網巧妙地執行標準規定的 85、100 和 115 Ω（10BASE-T 為 111 Ω）阻抗的回波損耗測試，將 5/6 系列 MSO 和 AFG/AWG 用于其他測試，提高資源利用率。
