吉時利數據采集7700系列插入式開關模塊

全面的插入開關模塊陣列，最大限度地提高測試范圍

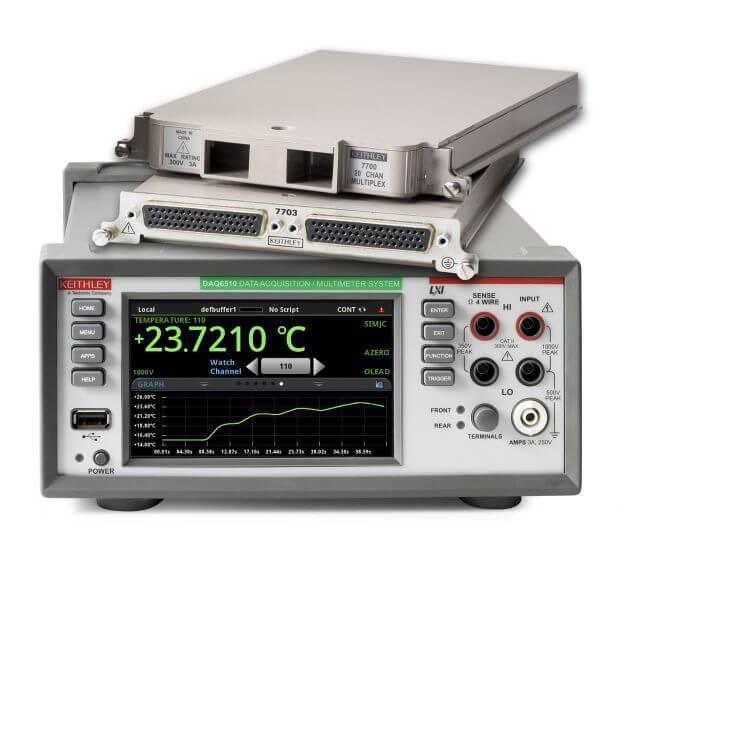

有 12 個插入式開關模塊可供選擇，提供了各種功能，來構建 DAQ6510 測試系統。您可以選擇多個高密度 40 通道復用器模塊、一個 6×8 矩陣模塊及多個帶有數字 I/O 和模擬輸出的復用器模塊。還可以選擇一個控制模塊及兩個帶寬為 2 GHz 和 3.5 GHz的 RF 模塊。這樣，DAQ6510 及 12 個開關模塊提供了巨大的靈活性，可以構建各種各樣的數據采集或測試系統。
這些通道可以配置給任何 DMM 測量。例如，可以使用熱電偶在環境艙中測量器件的溫度，這種應用可以使用插入式開關模塊，為熱電偶測量提供自動冷端補償。可以使用兩個開關模塊測量最多 80 個器件。除測量溫度外，還可以測量其他參數。低頻率多極開關模塊可以測量電壓、2 線和 4 線電阻和頻率。此外，兩個模塊擁有電流測量通道。

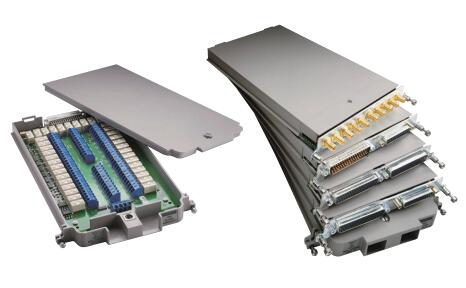

Series 7700 插入式開關模塊。

選配系列 7700 插入式切換模塊
7700 ，20 個通道，差分多路復用模塊 ( 含自動 CJC)
7701 ，32 個通道，差分多路復用模塊
7702 ，40 個通道，差分多路復用模塊
7703 ，32 個通道，高速、差分多路復用模塊
7705 ，40 個信道單極控制模塊
7706 ，多功能 I/O 模塊，
7707 ，32 個信道數字 I/O 模塊
7708 ，40 個通道，差分多路復用模塊 ( 含自動 CJC)
7709 ，雙線，6×8 矩陣模塊
7710 ，20 個通道固態差分多路復用 ( 含自動 CJC)
7711 ，2 GHz 50W 射頻模塊
7712 ，3.5 GHz 50W RD 模塊

以上開關模塊是搭配DAQ6510數據采集器和2700系列數據采集器使用
