DSA700系列頻譜分析儀，最高頻率可達到1GHz，采用全數字中頻技術，保證其具備卓越的指標和穩定的性能，相比模擬頻譜儀具有極高的性價比。獨創寬屏的設計，外觀新穎，操作簡便，是射頻研發、設計驗證、生產制造和教育培訓的理想選擇。

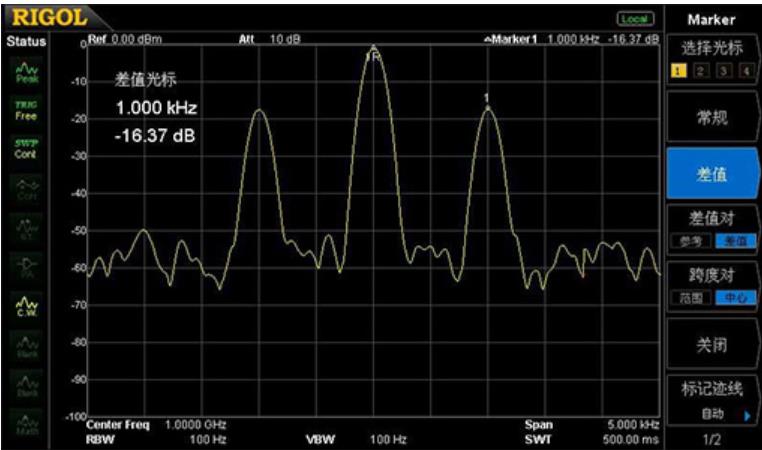

通過低至100Hz的分辨率提升對信號的分辨力

DSA700采用數字中頻技術，使其擁有低至100Hz的分辨率帶寬，可以有效區分相鄰等幅信號，提高信號的區分能力。

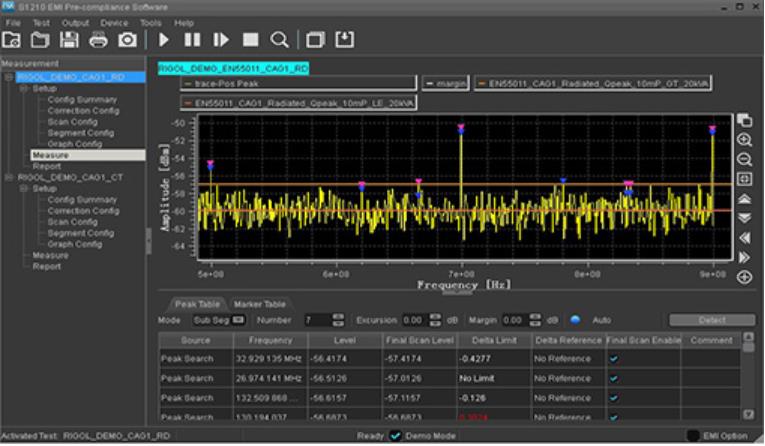

提供EMI預兼容測試發現設計中的問題

DSA700擁有EMI濾波器(6 dB)與準峰值檢波器，使EMI預測試/診斷更為準確，更可使用配套軟件完成完整測試和生成報告

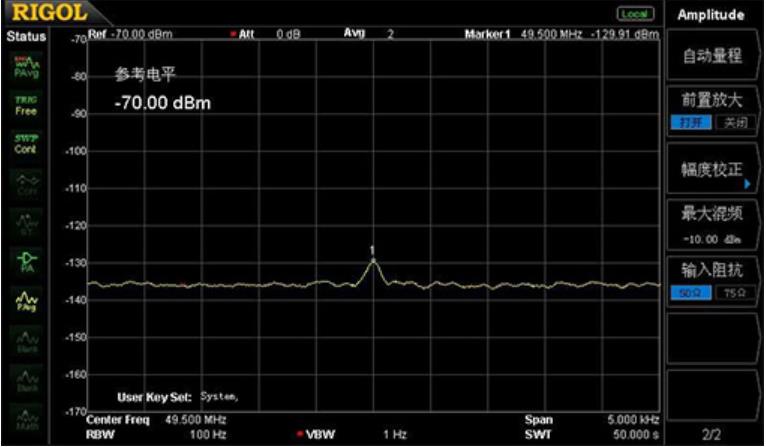

優異的本底噪聲減少對微弱信號測試的影響

微弱信號的測試容易受到頻譜儀本身的本底噪聲影響。DSA700系列顯示平均噪聲電平低至-130dBm(歸一化到100Hz)，可以有效保證對微弱信號的測試能力。

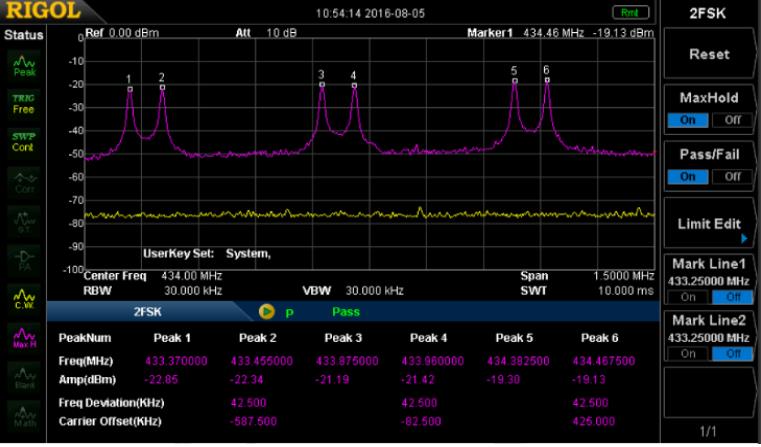

通過快速捕獲功能完成ASK/FSK信號抓取

汽車遙控鑰匙，TPMS胎壓模塊及小無線模塊等通常使用ASK/FSK調制。DSA700可通過SSC-DSA功能擴展來完成ASK/FSK信號的抓取，并且內置2FSK測試功能，可直接獲取其中心頻率、功率及偏移等參數。

頻譜分析儀 DSA700系列特點：

 采用全數字中頻技術

 頻率范圍從100 kHz到最高達1 GHz

 顯示平均噪聲電平DANL最低達-130 dBm（典型值）

 相位噪聲典型值達<-80 dBc/Hz（偏移10 kHz處）

 全幅度精度<1.5 dB

 最小分辨率帶寬（RBW）達100 Hz

 選配豐富的高級測量功能套件

 選配EMI濾波器和準峰值檢波器

 選配上位機軟件 選配射頻演示套件（發射器，接收器）

 選配豐富的測量附件（適配器，電纜，衰減器等）

 豐富的接口: LAN（LXI），USB Host&Device，USB-GPIB（選配）

 8英寸WVGA（800×480）顯示屏，直觀的操作面板和界面

 緊湊輕便

頻譜分析儀 DSA700系列快速選型：
