MSO/DS4000系列是RIGOL基于Ultra Vision一代技術平臺的中端示波器。

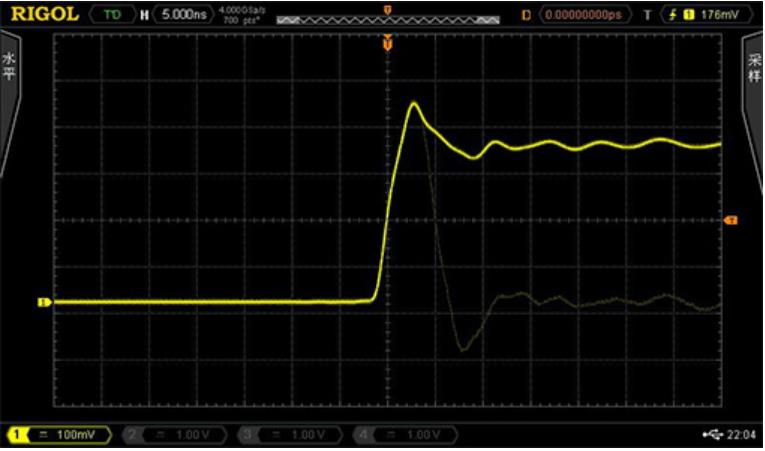

高達11萬次波形捕獲率

提供高達11萬次/秒的波形捕獲率，及時發現偶發問題，縮短電路調試時間

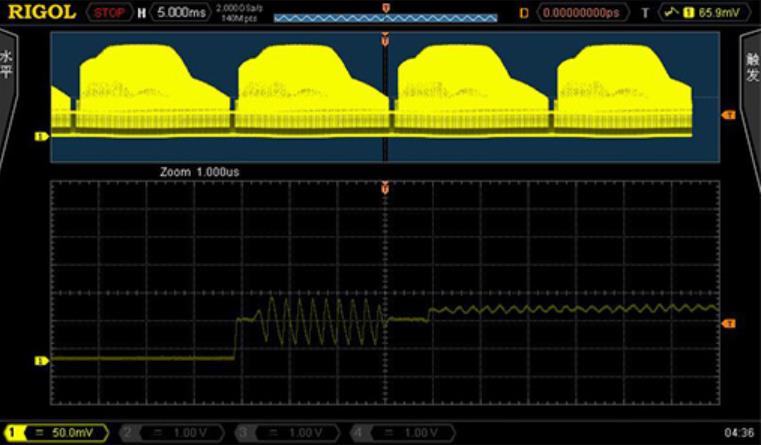

140M標配存儲深度

標配140M的超長存儲深度（數字通道28M），讓用戶可以全面兼顧波形全局和細節，在更長時間內保持最高采樣率，不會漏失任何波形變化

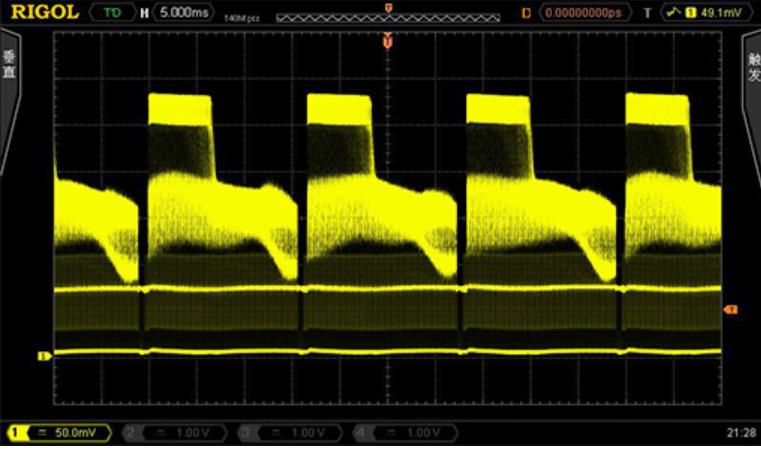

256級灰度顯示功能

提供類似模擬示波器的熒光顯示效果，不但顯示波形隨時間的變化信息，更能提供信號出現概率

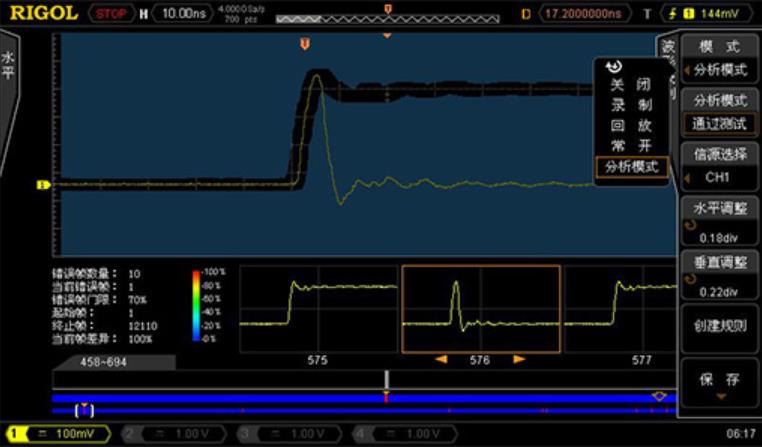

20萬幀波形錄制、回放及分析功能

硬件實現的實時錄制功能，可記錄多達20萬幀波形，專用數據分析導航旋鈕快速查看錄制內容，便捷地回放、分析和比較波形，找出故障所在

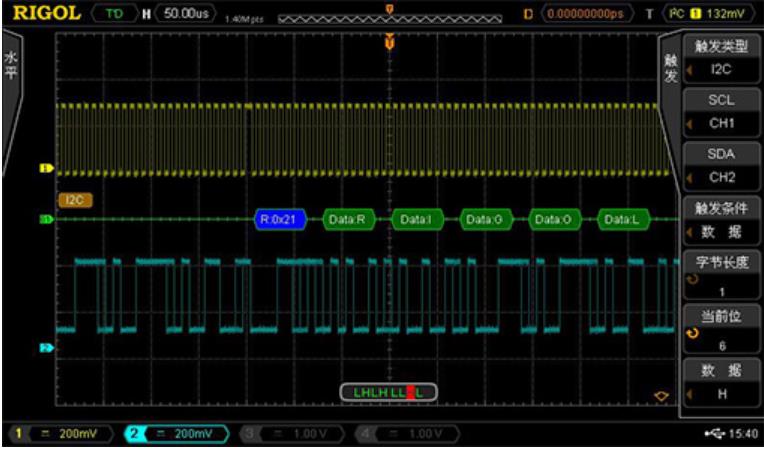

串行總線觸發和解碼

標配I2C，SPI，RS232，CAN/LIN， Flexray觸發功能，添加選件支持上述總線解碼

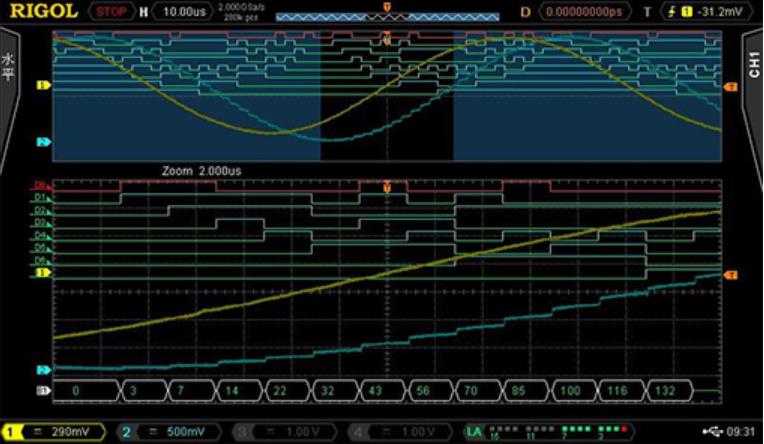

混合信號分析能力

MSO型號提供16路數字邏輯通道，更方便地同時測試多路模擬和數字信號,更便捷地進行數字邏輯和混合信號分析

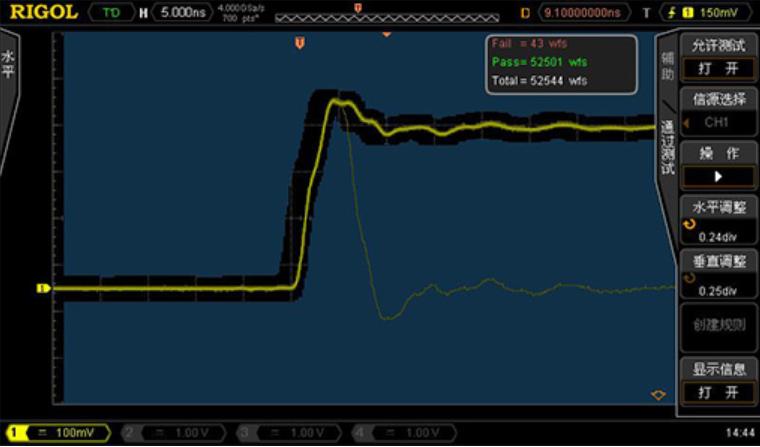

標配波形模板測試功能

標配提供模板測試功能，具備Pass/Fail統計，報錯停止和報警功能，方便生產線測試和長期監測應用

數字示波器MSO/DS4000系列特點：

模擬通道帶寬100 MHz，200 MHz，350 MHz，500 MHz

·實時采樣率模擬通道達4 GSa/s；數字通道達1 GSa/s（MSO）

·標配存儲深度模擬通道達140 Mpts，數字通道達28 Mpts（MSO）

·2或4個模擬通道；16個數字通道（MSO）

·波形捕獲率達110,000個波形每秒

·標配多達20萬幀的硬件實時波形不間斷錄制、回放和分析功能

·獨創的UltraVision技術

·豐富的觸發和總線解碼功能（模擬和數字通道）

·低底噪聲，最小垂直檔位達1 mV/div

·部分機型支持帶寬升級

·豐富的接口：USB HOST&DEVICE、LAN（LXI-C）、 VGA、AUX、USB-GPIB（可選）

·新穎精巧的工業設計，便捷的操作

·9英寸WVGA，256級波形灰度顯示

數字示波器MSO/DS4000系列快速選型：
