DS6000系列數字示波器帶寬高達1GHz，采樣率高達5GSa/s, 是同類產品中波形捕獲率、存儲深度表現優異的高性能通用數字示波器。

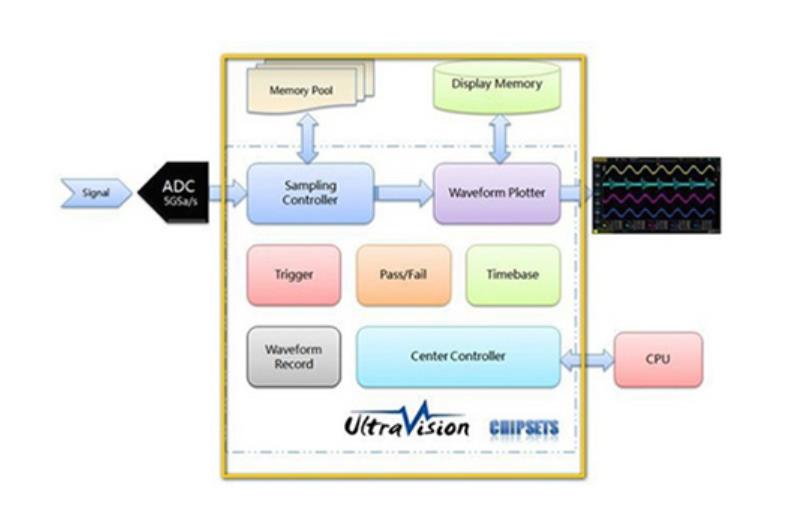

Ultravision技術平臺

Ultravision技術平臺是RIGOL的數字示波器信號處理方案，可以提供深存儲、高波形捕獲率、硬件波形錄制與回放和多級灰度顯示功能

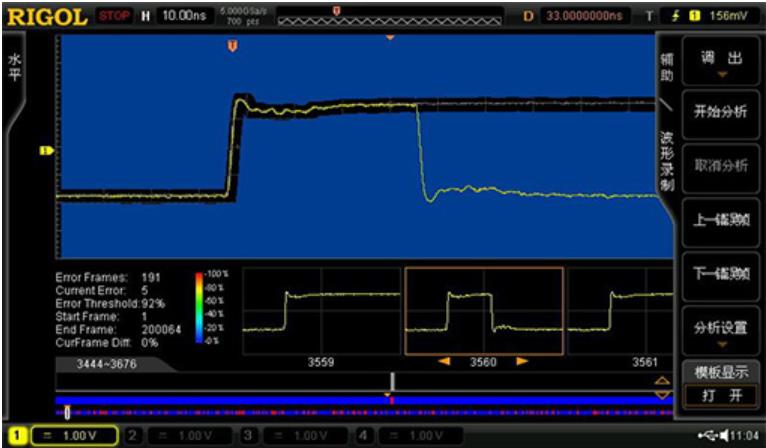

波形錄制與回放功能

實時錄制多達20萬幀波形，專用數據分析導航旋鈕快速查看錄制內容，便捷地回放、分析和比較波形，找出故障所在

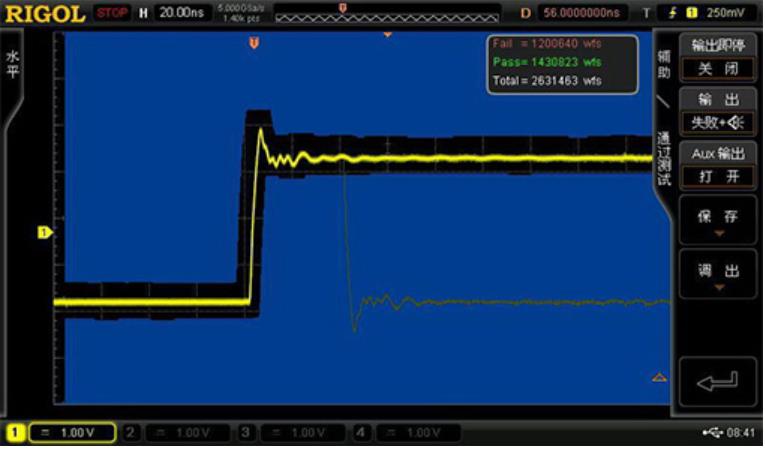

波形模板測試功能

標配提供模板測試功能，具備Pass/Fail統計，報錯停止和報警功能，方便生產線測試和長期監測應用

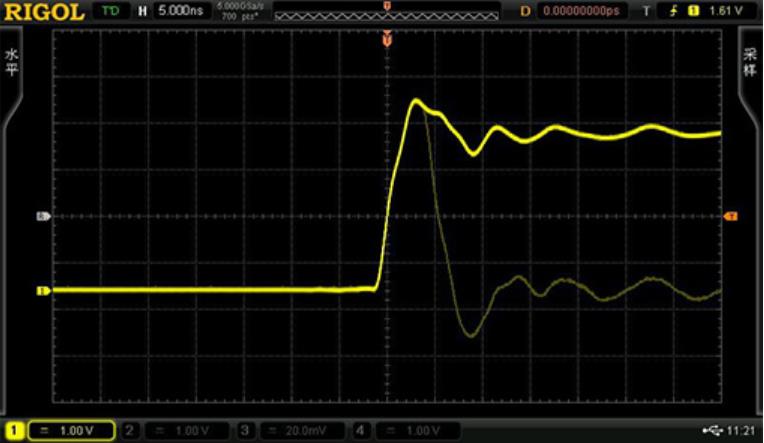

高達18萬次波形捕獲率

提供高達18萬次/秒的波形捕獲率，及時發現偶發問題，縮短電路調試時間，避免遺漏設計缺陷

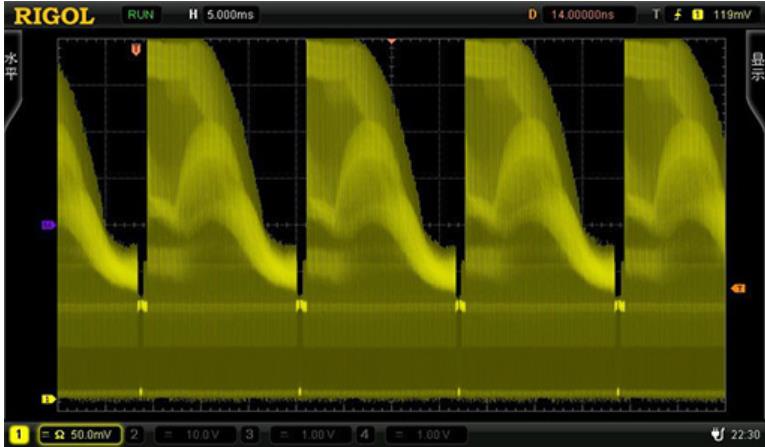

多級灰度顯示功能

提供類似模擬示波器的熒光顯示效果，不但顯示波形隨時間的變化信息，更能提供信號出現概率

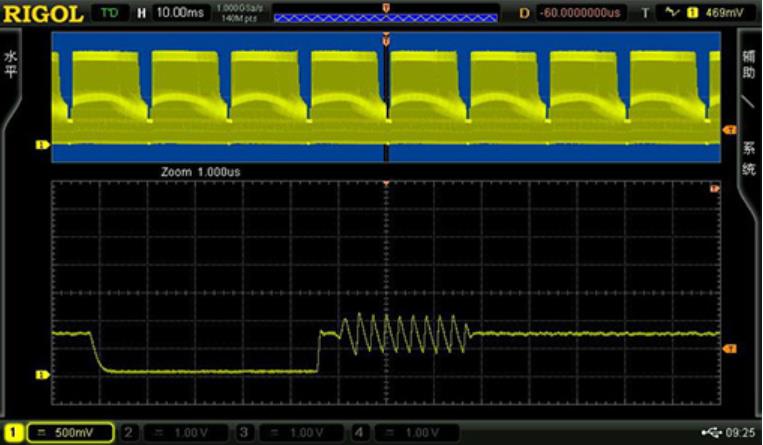

高達140Mpts存儲深度

標配140M的超大存儲深度，讓用戶可以全面兼顧波形全局和細節，在更長時間內保持最高采樣率，不會漏失任何波形變化

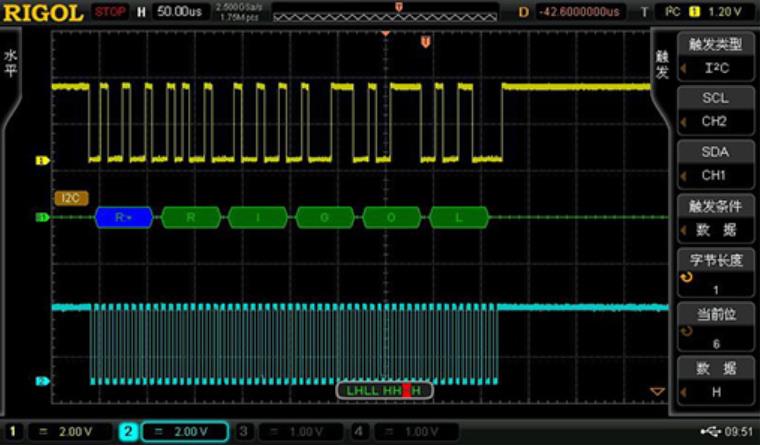

串行總線觸發與解碼

標配I2C，SPI，RS232/UART，CAN，USB，FlexRay觸發功能，添加選件支持上述總線解碼（USB除外）

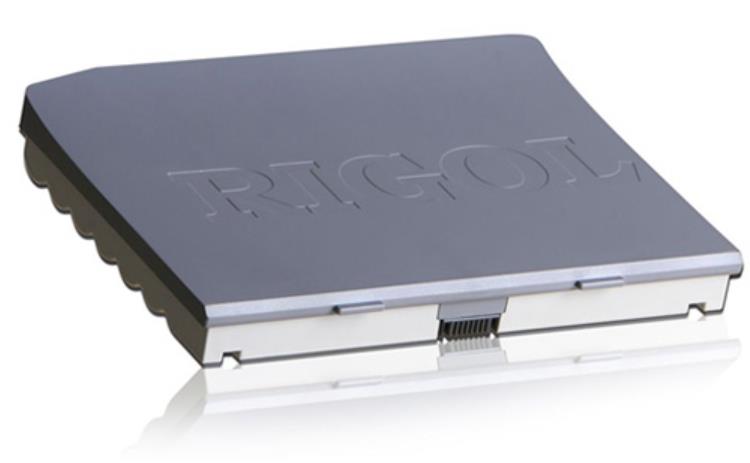

支持電池供電

提供電池選件，適合沒有電源的外場和嚴格要求浮地測試的應用

數字示波器 DS6000 系列特點：

 帶寬1GHz, 600 MHz

 實時采樣率高達5GSa/s

 通道數2或4個

 存儲深度深達140 Mpts采樣點(標配)

 波形捕獲率高達每秒180,000個波形

 標配多達20萬幀的硬件實時波形不間斷錄制功能和波形分析功能

 獨創的UltraVision技術

 標配支持串行總線的觸發，選配支持解碼功能

 豐富的接口：USB，LAN(支持LXI-C)，VGA，AUX，GPIB(選項)

 內置1GBytes的Flash Memory

 帶有鋰電池選件

 10.1英寸WVGA(800X480），多級波形灰度顯示

數字示波器 DS6000 系列快速選型：
