MSO/DS7000系列數字示波器采用RIGOL的ASIC數字示波器處理芯片及UltraVision II代技術的中端示波器。

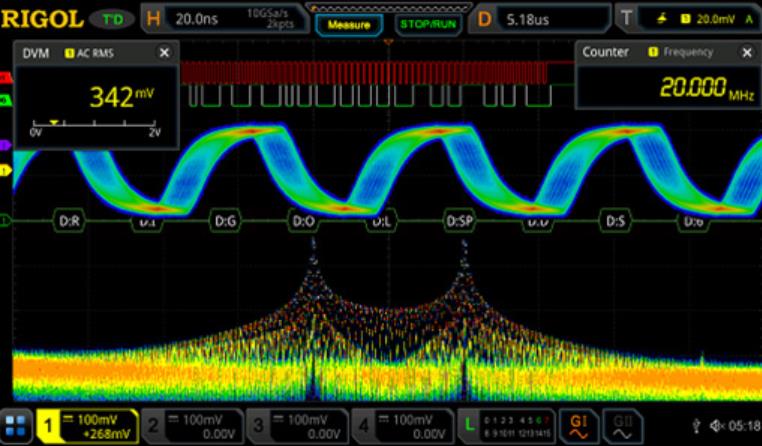

7合1產品設計

通過邏輯探頭，任意波發生器和串行總線解碼選件，MSO7000系列將所有7種儀器集于一身。解決任何嵌入式設計挑戰，無論您是需要模擬波形，捕獲高速信號，驗證電力等級，監控頻譜，解碼串行通信，監控并行總線，還是計算脈沖，MSO7000都可以快速輕松地移動儀器功能之間全部來自1個整合界面。

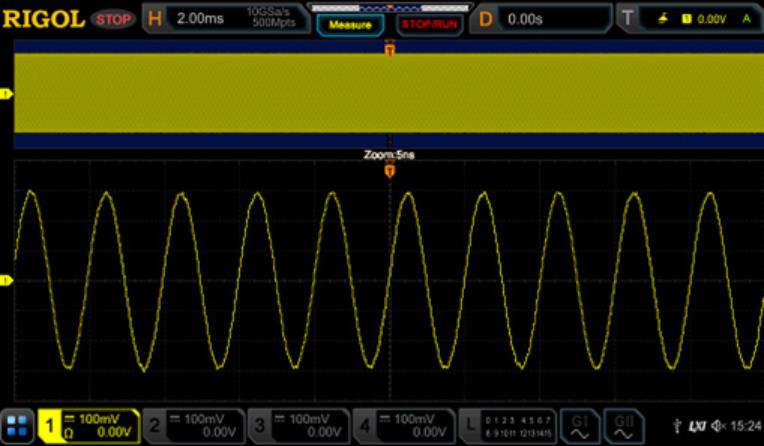

500Mpts保證超高采樣率，針對復雜信號找尋特殊的波形問題

7000系列示波器提供了500Mpts的存儲深度，保證了高采樣率的實用性。7000系列同時提供了完整的搜尋、查找以及波形錄制的功能，提高了存儲深度的價值。

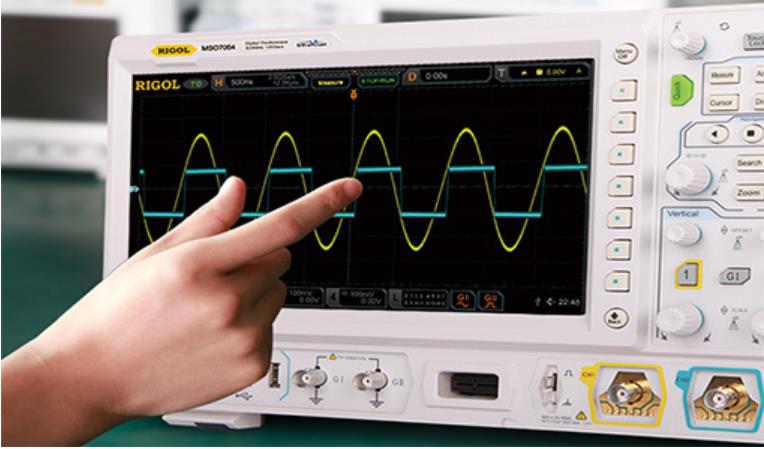

10.1英寸多點觸控電容屏

10.1英寸多點觸控電容屏，支持多種手勢操作，給使用者提供最大限度優化地交互體驗。

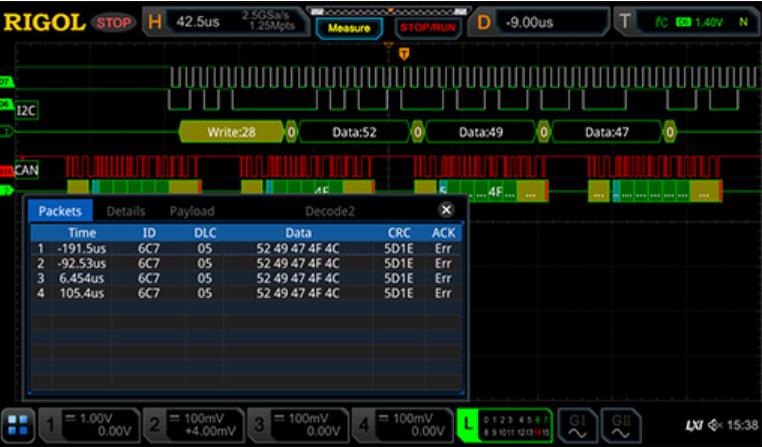

豐富的觸發和協議解碼

提供了RS232/UART、I2C、SPI、CAN、LIN、I2S、FlexRay、MIL-STD-1553 等串行總線解碼選件，同時支持4個串行總線解碼。

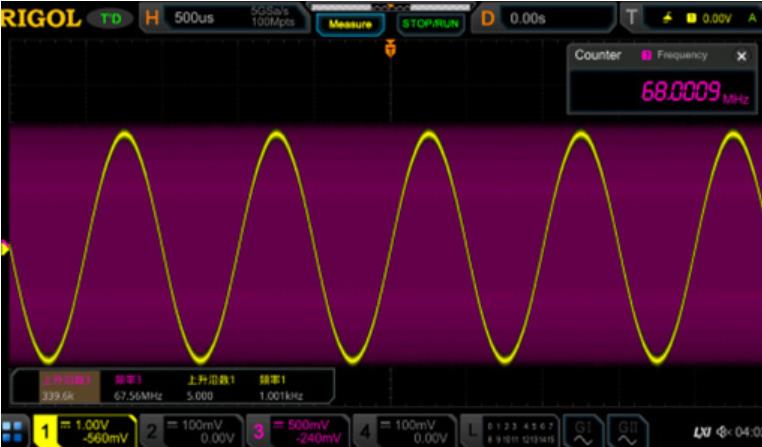

硬件全內存自動測量

同時觀察并準確測量兩路頻率相差很大的信號，全內存硬件測量可以在具有339.6k個上升沿的波形中測得準確的頻率值。

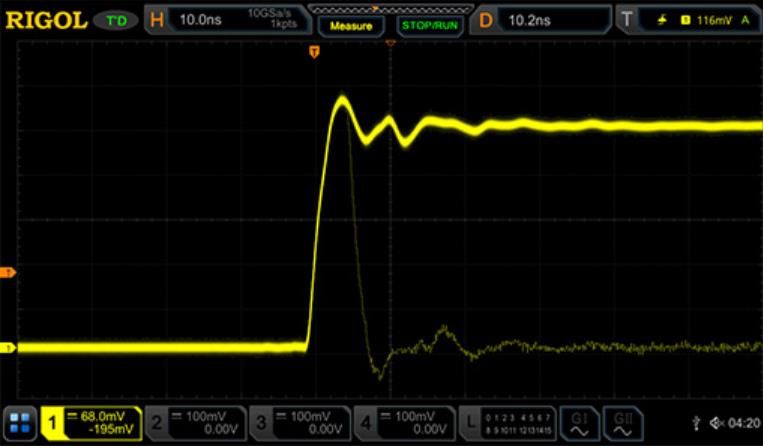

超過600kwfms/s波形捕獲率

通過600,000wfms/s 的波形捕獲率，可以有效減少死區時間，更容易發現信號中存在的毛刺和其他偶發事件，從而極大地提高了工程師的調試效率。

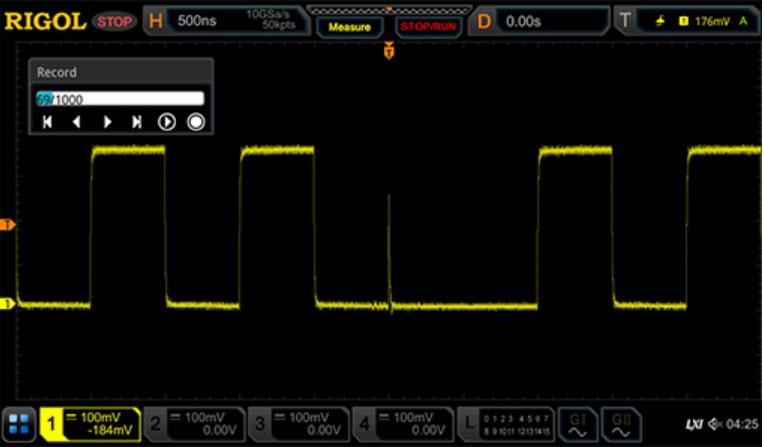

45萬幀硬件波形錄制

45萬幀硬件實時波形不間斷錄制和回放，允許用戶以足夠的時間仔細查看和分析錄制的每一段波形。

數字示波器 MSO/DS7000 系列特點：

模擬通道帶寬：500 MHz、350 MHz、200 MHz和100 MHz， 支持帶寬升級選件

 4個模擬通道，1個EXT通道，選配16個數字通道

 實時采樣率最高達10 GSa/s

 最高存儲深度達500 Mpts（選件）

 波形捕獲率高于600,000個波形每秒

 多達45萬幀的硬件實時波形不間斷錄制和回放功能 集7種獨立儀器于一身，包括：示波器、16通道邏輯分析儀、頻譜分析儀、 任意波發生器、數字電壓表、6位頻率計和累加器、協議分析儀

 豐富的串行協議觸發和解碼功能

 多達41種波形參數自動測量，更提供全內存硬件測量功能

 多種數學運算，內置增強FFT分析和峰值搜索功能

 標配波形直方圖分析

 獨立的搜索、導航按鍵和事件列表

 內置高級的電源分析軟件（選件）

 用戶可定義的Quick一鍵快捷操作

 10.1英寸多點觸控電容屏，256級波形灰度顯示，帶彩色余輝

 豐富的接口：USB Host & Device、LAN(LXI)、HDMI、TRIG OUT、USB-GPIB

 支持Web Control遠程命令控制

 獨有的在線版本升級功能

 新穎精巧的工業設計，便捷的操作

數字示波器 MSO/DS7000 系列快速選型：
