MSO8000系列數字示波器是基于RIGOL的ASIC芯片和UltraVision II技術平臺的中高端混合信號數字示波器。

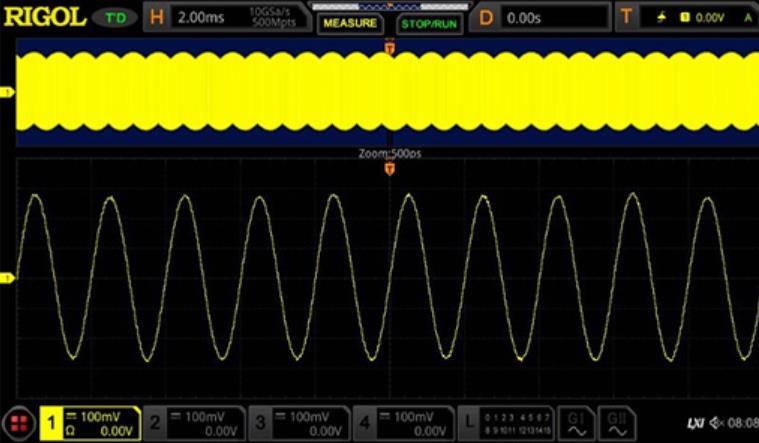

出色的帶寬及采樣率
MSO8000系列數字示波器為您提供最高2GHz模擬帶寬和10GSa/s采樣率。低帶寬型號隨時可通過軟件將帶寬升級到2GHz（單通道和半通道模式），可以確保您以最經濟的方式擁有更高的信號保真度和低至100ps的分辨率（最小時基下可達到2ps），以查看微小的波形細節。

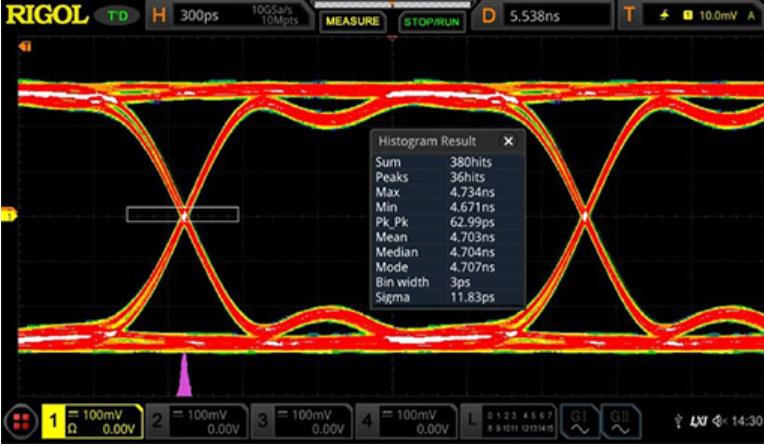

經濟實用的眼圖預測試
用示波器進行眼圖測量可以幫助用戶直觀地顯示出數字信號的傳輸質量，從而了解系統中碼間串擾的強弱，便于在系統設計中做出改善。對于經常需要對數字信號進行質量驗證的場合，帶有眼圖功能的MSO8000數字示波器無疑是您明智的選擇。

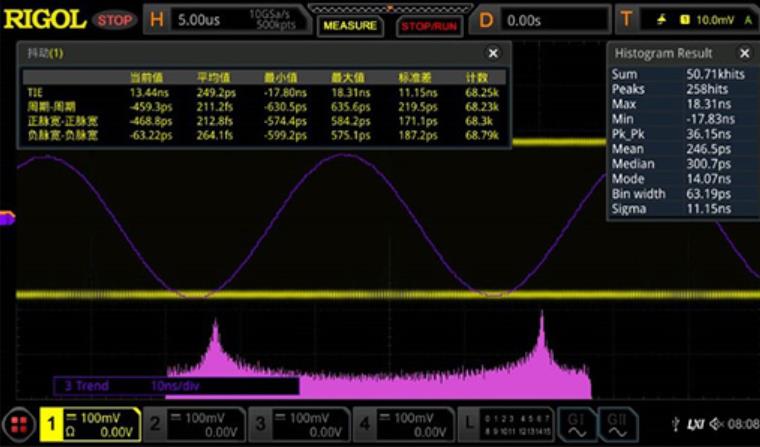

支持多樣化顯示的抖動分析
通過示波器的抖動分析功能，可以一次測量多個連續比特位并統計，高效地完成大數據量的抖動分析。

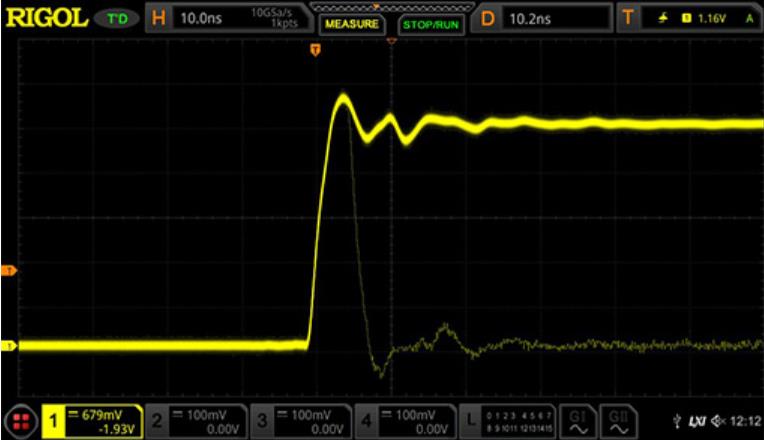

捕獲率高達600kwfms/s
高達600,000wfms/s 的波形捕獲率，可以減少死區時間，更容易發現信號中存在的毛刺和其他偶發事件，從而極大地提高了工程師的調試效率。

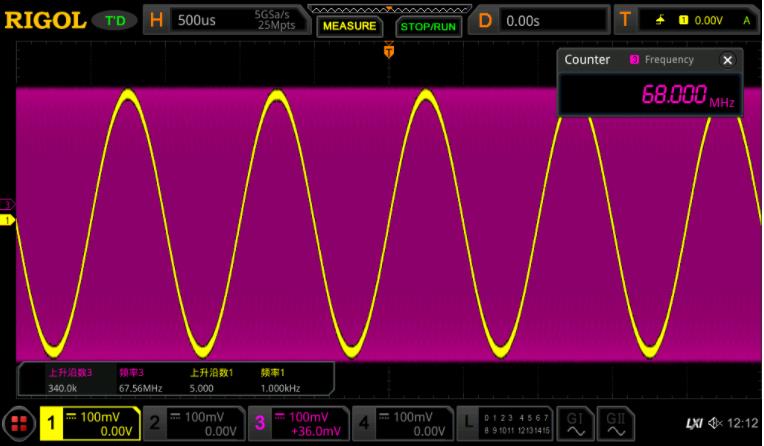

全內存硬件測量
不再局限于屏幕上可見的波形效果，針對多周期的高頻信號測試，依然能準確得到結果。

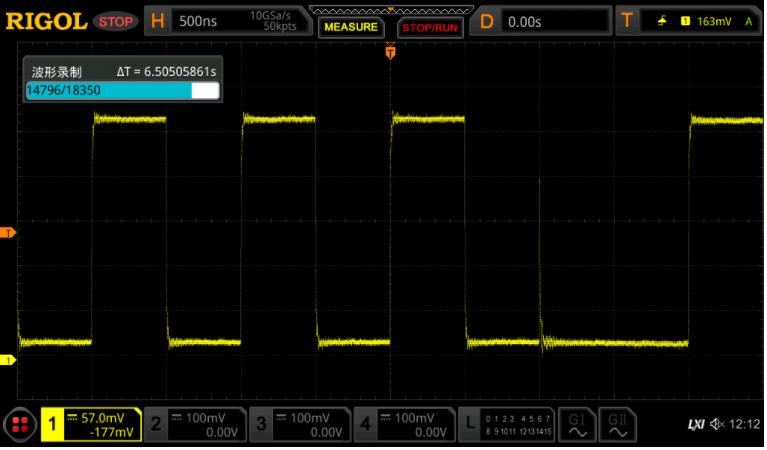

500Mpts深存儲，多達45萬幀硬件波形錄制
MSO8000系列標配500Mpts的存儲深度，硬件波形錄制功能采用了分段存儲技術，可以通過設定觸發條件實現有選擇性地捕獲和存儲用戶關注的信號，并在信號上標記時間，這樣既保證了捕獲的高效性，又進一步擴展了波形觀測的總時間。
數字示波器 MSO8000 系列特點：
模擬通道帶寬：600 MHz、1 GHz和2 GHz（單通道和半通道模式）
4個模擬通道，1個EXT通道，標配16個數字通道（需選購探頭）
實時采樣率最高達10 GSa/s
最高存儲深度達500 Mpts（標配）
波形捕獲率高于600,000個波形每秒
多達45萬幀的硬件實時波形不間斷錄制和回放功能
集7種獨立儀器于一身，包括：示波器、16通道邏輯分析儀、頻譜分析儀、
任意波發生器（選件）、數字電壓表、6位頻率計和累加器、協議分析儀（選件）
多達41種波形參數自動測量，更提供全內存硬件測量功能
多種數學運算，內置增強FFT分析和峰值搜索功能
標配波形直方圖分析
獨立的搜索、導航按鍵和事件列表
實時眼圖和抖動分析軟件（選件）
內置高級的電源分析軟件（選件）
用戶可定義的Quick一鍵快捷操作
10.1英寸多點觸控電容屏，256級波形灰度顯示，帶彩色余輝
豐富的接口：USB Host & Device、LAN(LXI)、HDMI、TRIG OUT、USB-GPIB
支持Web Control遠程命令控制
獨有的在線版本升級功能
精巧便攜的工業設計，快捷的操作控制
數字示波器 MSO8000 系列快速選型：
|
型號
|
模擬帶寬
|
模擬通道數
|
最高實時采樣率
|
最大存儲深度
|
最高波形捕獲率
|
數字通道
|
內置信號源
|
MSO8064
|
600MHz
|
4
|
10GSa/s
|
500Mpts
|
600,000 wfms/s
|
16(Probe options)
|
25MHz, 2CH（option）
|
MSO8104
|
1GHz
|
4
|
10GSa/s
|
500Mpts
|
600,000 wfms/s
|
16(Probe options)
|
25MHz, 2CH（option）
|
MSO8204
|
2GHz
|
4
|
10GSa/s
|
500Mpts
|
600,000 wfms/s
|
16(Probe options)
|
25MHz, 2CH（option）
|
