產品綜述 ：

SDS2000X Plus 系列混合信號數字示波器，最大帶寬 500 MHz， 采樣率最高 2 GSa/s，具備最多 4 個模擬通道和 16 個數字通道， 存儲深度可達 200 Mpts/通道。SDS2000X Plus 采用的 SPO 技 術，波形捕獲率高達 500000 幀/秒，具有 256 級輝度等級及色 溫顯示；創新的數字觸發系統，觸發靈敏度高，觸發抖動小；支 持豐富的智能觸發、串行總線觸發和解碼；支持歷史（History） 模式、分段采集（Sequence）、模板測試、搜索、導航、波特圖 和電源分析等高級分析模式；具備豐富的測量和數學運算功能； 10-bit 模式提供更高精度的數據采集與處理。

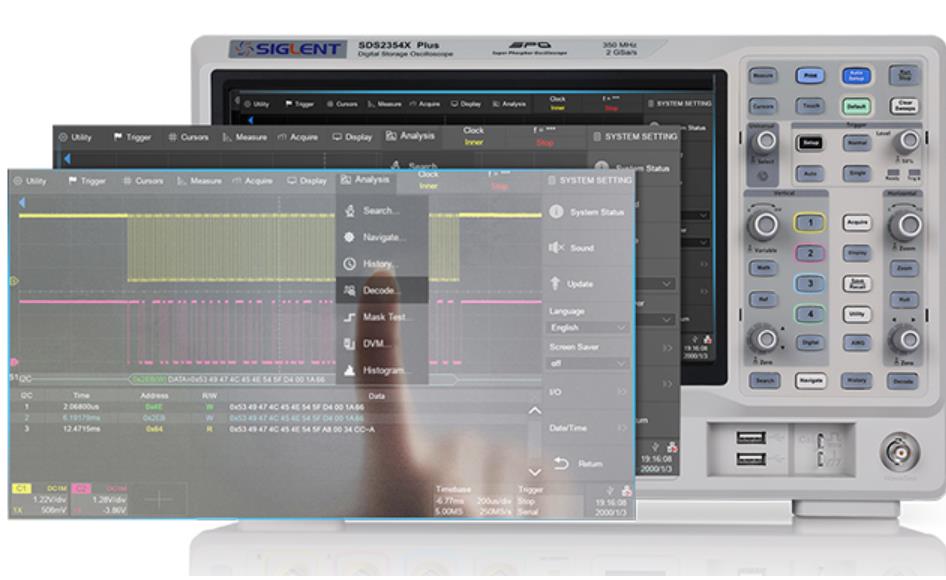

SDS2000X Plus 采用了 10.1 英寸電容式觸摸屏，支持多種手勢實現對波形的常 用操作，結合前面板的多個一鍵操作按鍵，極大地優化了操作示 波器的效率，提升了用戶體驗。

· 配備10.1 英寸TFT-LCD 大顯示屏，分辨率1024*600；
· 電容式觸摸屏，專門為示波器操作定義的各種手勢，極大地提高了儀器操控效率；
· 內嵌WebServer，可直接通過網頁遠程訪問和操作示波器；

· 支持鼠標和鍵盤操作

垂直分辨率用來描述數字示波器中ADC的位數，即位數越高，垂直分辨率越高，顯示波形就越接近真實波形。

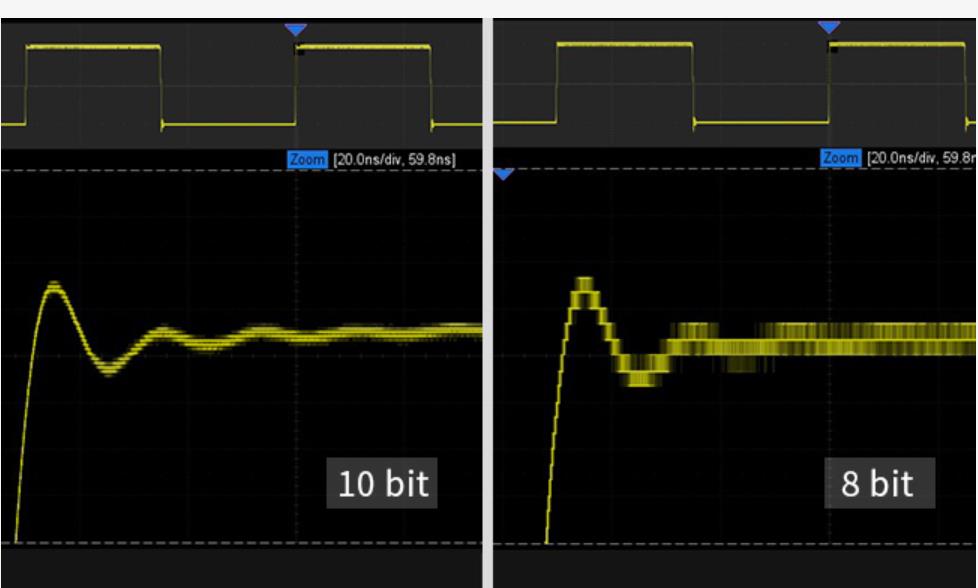

如圖，分別是 8-bit 模式和 10-bit 模式下的波形圖。

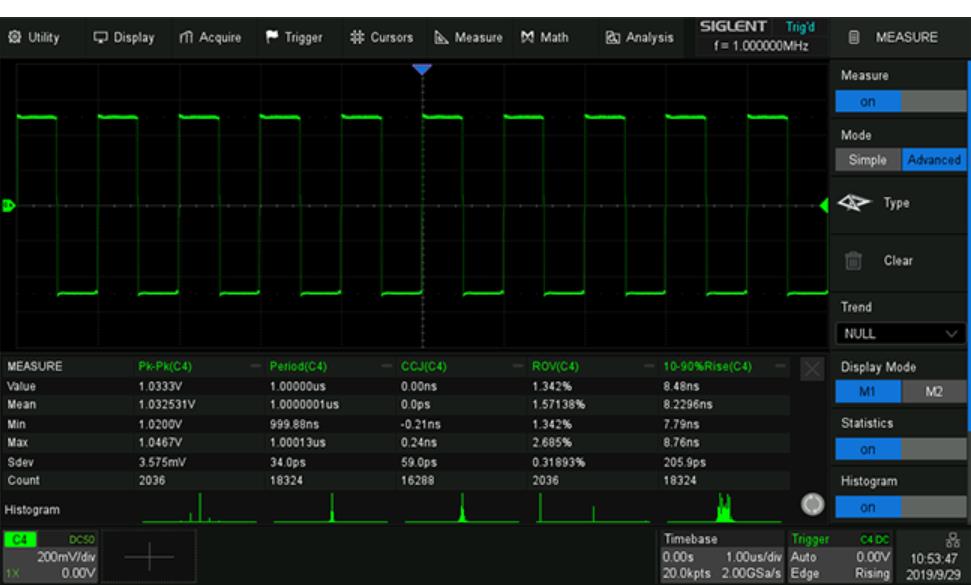

參數統計功能可顯示任意參數的五種測量值：當前值、平均值、最小值、最大值、標準差；可同時測量統計12種不同的參數。直方圖統計可以直觀地顯示參數的概率分布情況；趨勢圖可反應參數隨時間的變化規律。

此外，對水平方向上的測量（如周期、脈寬等），摒棄了傳統的一幀只獲得一個測量值的方法，將一幀中的所有指定水平項目的測量值都計算出來并納入統計，大大提高了測試效率。

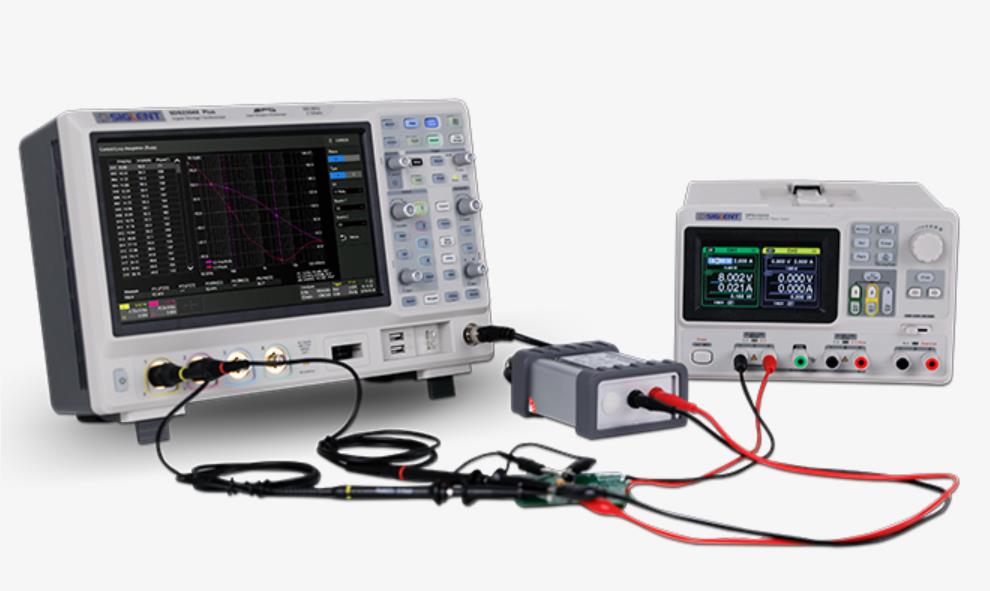

· 波特圖（標配）：利用波特圖測試系統的頻率響應或環路穩定性，在一定領域取代昂貴的網絡分析儀。可搭配內置波形發生器或外置SDG系列任意波形發生器；

· 電源分析（選配）：電源分析選件能幫助用戶快捷測量和分析電力電子領域中的多個項目，如電源質量、諧波、浪涌電流、開關損耗、輸出紋波、瞬變響應、電源抑制比、功率效率等。

SDS2000X Plus系列混合信號數字示波器快速選型：
