頻率范圍從最低100 kHz到最高7.5 GHz：

· 矢量網絡分析，支持幅度和相位響應同時測量，矢量S11和S21參數同時測量；
· 單端口方向40 dB，傳輸動態范圍超過70 dB，支持端口擴展和可配的速度系數；
· 顯示反射/傳輸系數，回波/插入損耗，相位，群時延，駐波比，Smith圓圖，極坐標圓圖等多種格式；
· DTF電纜和天線測量，基于網絡分析時域測量的電纜和天線參數測量分析，可完成電纜故障點定位，阻抗分析等功能；

· 配置3.5G范圍N型OSL機械校準件；

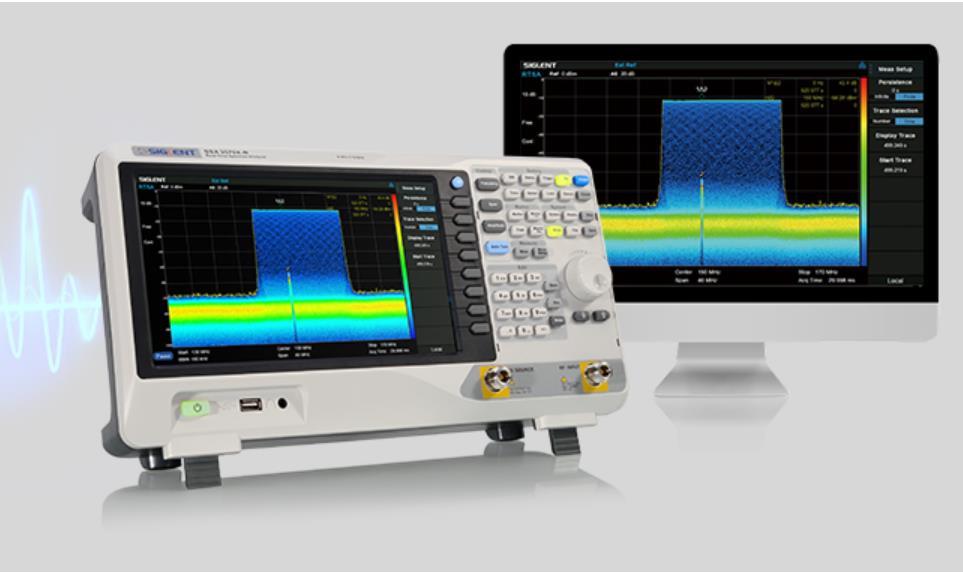

SSA3000X-R實時頻譜分析儀可設定頻率模板觸發功能，無縫采集分析被測信號（帶寬信號），適用于觀測分析小信號和跳頻信號。

· 可選實時分析帶寬：標配25 MHz，選配40 MHz
· 豐富的顯示功能：提供光譜圖、概率密度譜和時間功率等多種顯示方式
· 可設定的頻率模板觸發功能

· 豐富的應用領域：無線連接和移動通信測量，寬帶信號捕獲與分析，通信和微波實驗課程，電磁兼容測試，天線和電纜測量等。

SSA3000X-R具備多種測量模式，滿足不同的測試需求：

· 頻譜分析模式：最小1 Hz的分辨率帶寬和低至-165 dBm/Hz的顯示平均噪聲電平

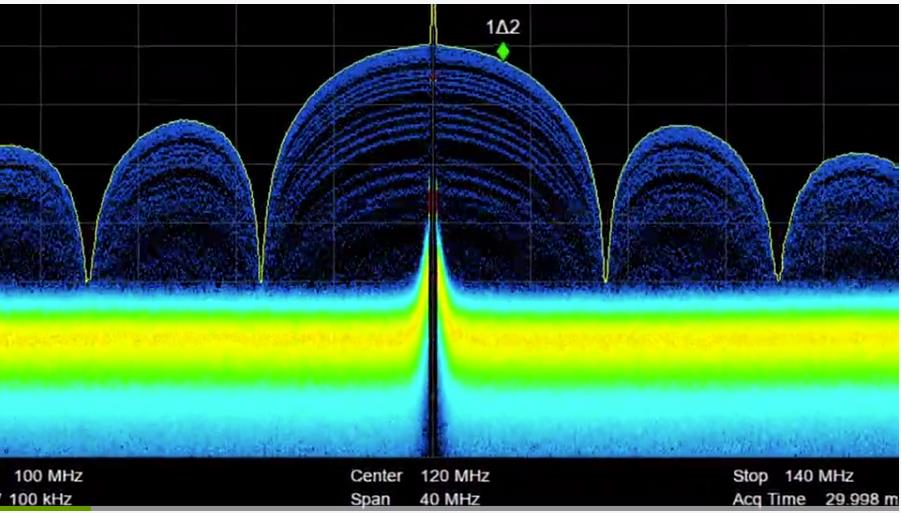

· 實時頻譜模式：支持Density，3D，Spectrogram，PvT等多種顯示方式，多維度觀察復雜瞬變信號
· 調制分析模式：支持AM/FM，ASK/FSK/PSK/MSK/QAM測量分析
· 反射駐波測量：使用外置電橋實現S11電壓駐波比測量，調試天線端口匹配

· EMI預兼容測試：標配對數頻率軸和限制線，可選配EMI濾波器和準峰值檢波器

SSA3000X-R 系列實時頻譜分析儀快速選型：
