產品綜述 ：

SSA5000A 頻譜分析儀，是具有多種功能的通用射頻微波測量?jī)x器，測量范圍從 9 kHz 到最高 26.5 GHz；實時頻譜分析帶寬最高 40 MHz，可在分析帶寬內對輸入信號進行無縫采集和分析，具有頻率模板觸 發；同時還具有模擬信號和數字矢量信號調制分析，信道功率分析等測量功能。 SSA5000A 在無線連接和移動通信測量，寬帶信號捕獲與分析，瞬態信號測量，微波組件研究與測試，電 磁兼容測試等方面具有廣泛的應用價值，適用于企業研發、工廠生產、教育科研等諸多領域，為用戶提供 經濟高效的射頻微波測量方案。

特性與優點 ：

1.頻譜分析頻率范圍從 9 kHz 到 13.6 GHz/26.5 GHz

2.顯示平均噪聲電平 DANL 低于-165 dBm/Hz

3.相位噪聲低于 -105 dBc/Hz@1 GHz，偏移 10 kHz

4.分析帶寬 25 MHz/40 MHz

5.實時頻譜分析 POI 7.20 μs，無雜散動態范圍 60 dB，提供概率密度譜、時間功率等多種顯示方式

6.信道功率，鄰道抑制比，占用帶寬，諧波分析，交調分析等測量功能套件

7.模擬信號和數字矢量信號調制分析

8.12.1 英寸多點觸摸屏，支持鼠標和鍵盤控制，支持 HDMI 輸出

9。支持電腦或手持終端的網絡瀏覽器遠程監控和文件操作

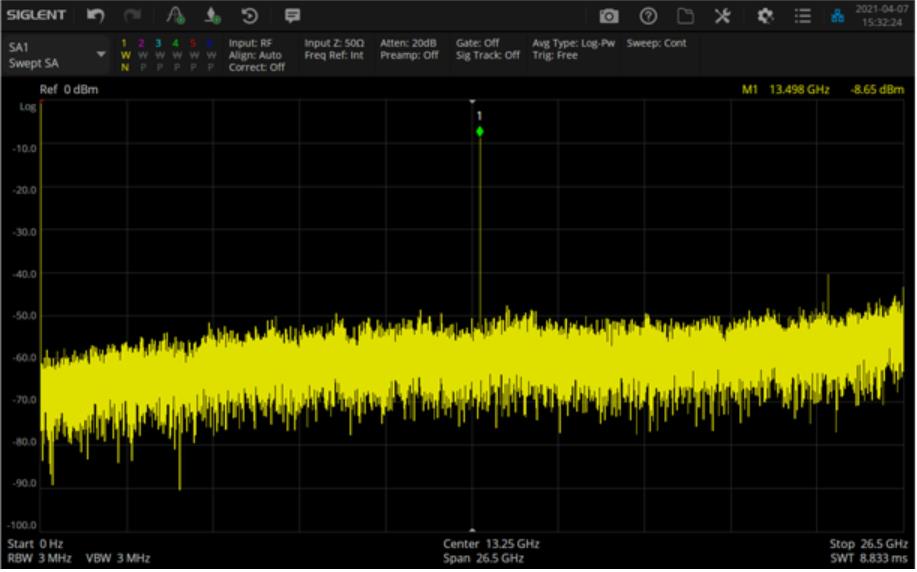

頻譜分析功能

易用的微波測量功能，便捷的操作界面

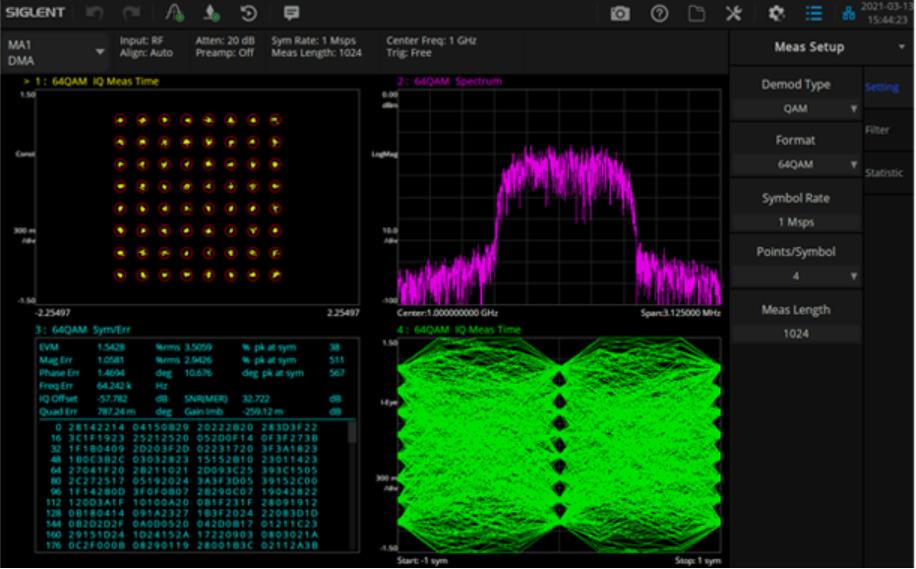

提供 AM/FM 模擬信號，ASK/FSK/PSK/MSK/QAM 數字信號分析和 EVM 計算。

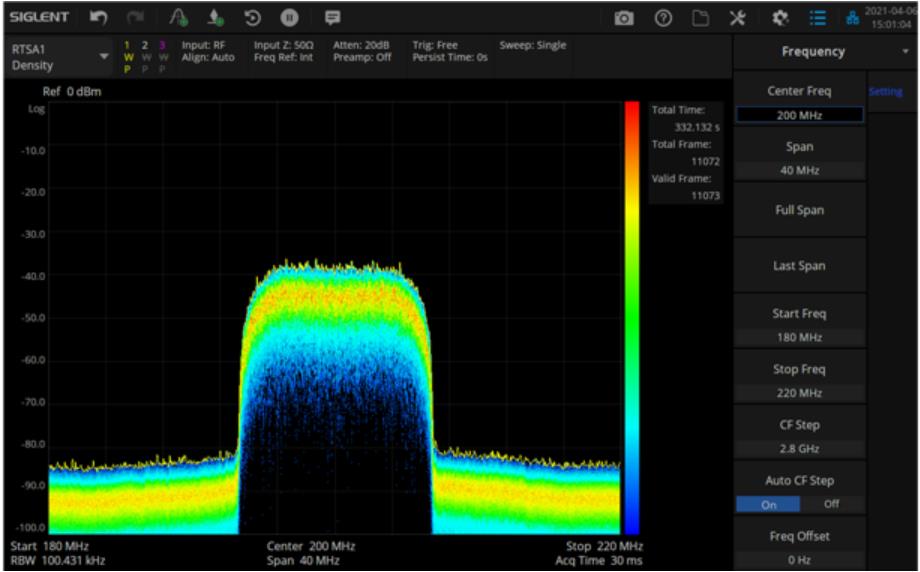

支持 Density，3D，Spectrogram，PvT 等多種顯示方式，多維度觀察復雜瞬變信號

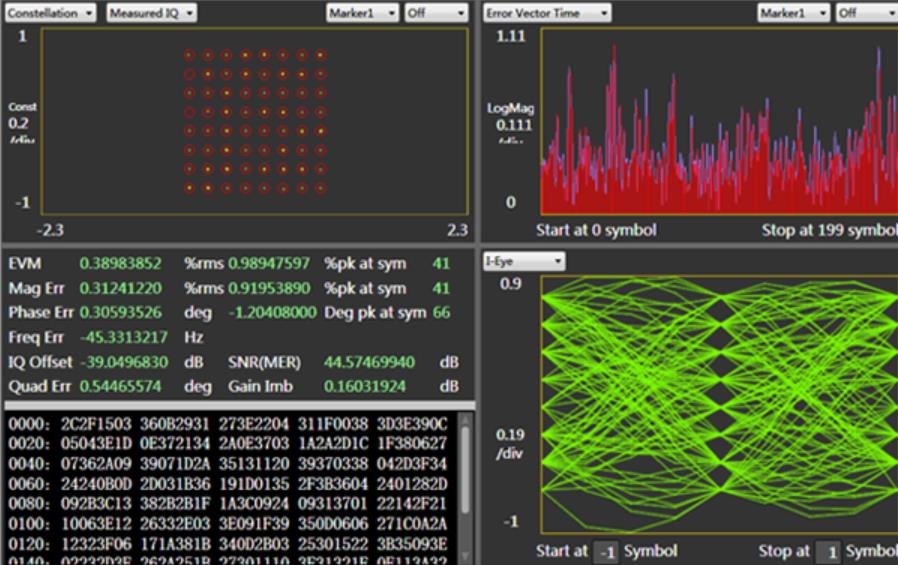

基于 PC 軟件 EasyVSA 實現的實時信號采集功能以及信號調制分析。

SSA5000A系列頻譜分析儀

主要特性

• 頻譜分析頻率范圍：9 kHz - 26.5 GHz
• 實時分析帶寬 40 MHz（Real-Time Analysis）
• 顯示平均噪聲電平 DANL 低于 -165 dBm/Hz
• 相位噪聲低于 -105 dBc/Hz@1 GHz，偏移 10 kHz(典型值）
• 最小分辨率帶寬（RBW）1 Hz
• 信號調制分析支持AM/FM，ASK/FSK/MSK/PSK/QAM 等

SSA5000A系列頻譜分析儀快速選型：

• ? SSA5000A_CN_01A.pdf
