矢量網絡分析+ EMI預兼容測試+ DTF電纜和天線測量+ 頻譜分析儀+調制分析= SVA1000X

SVA1000X作為鼎陽科技頻譜分析和網絡分析的多功能合一的分析儀，采用先進的微波技術和現代數字處理算法，功能豐富，性能優異，采用現代工業設計，各項指標均達到了國際同類產品的領先水平，既具備SSA3000X頻譜儀系列的全部功能和性能，也通過內置100k-7.5G的定向耦合器，亦是一款功能完整的雙端口單方向矢量網絡分析儀。同樣體積，更多功能，是教育教學和射頻工程師的利器。

頻率范圍從最低100 kHz到最高7.5 GHz：

· 矢量網絡分析，支持幅度和相位響應同時測量，矢量S11和S21參數同時測量；
· 單端口方向40 dB，傳輸動態范圍超過70 dB，支持端口擴展和可配的速度系數；

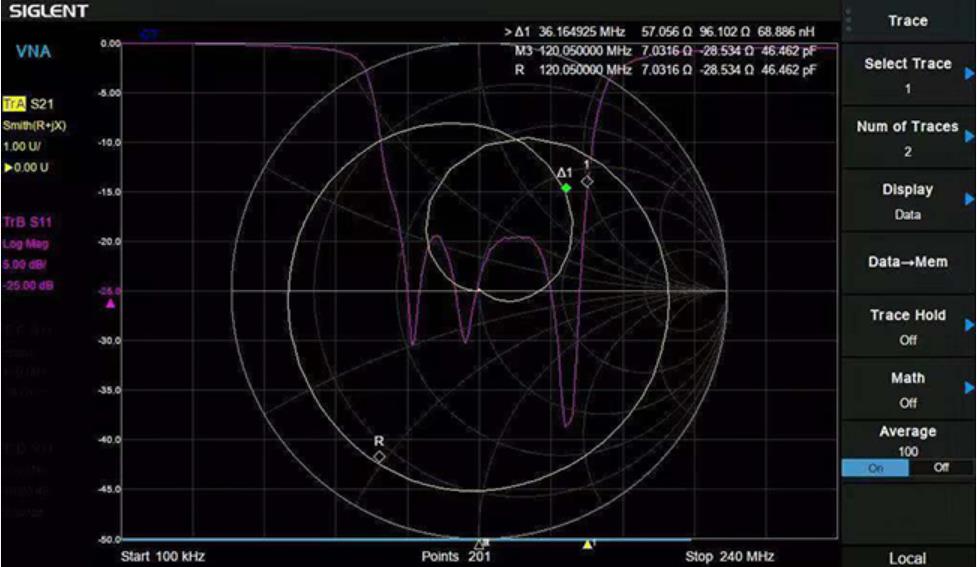

· 顯示反射/傳輸系數，回波/插入損耗，相位，群時延，駐波比，Smith圓圖，極坐標圓圖等多種格式；
· DTF電纜和天線測量，基于網絡分析時域測量的電纜和天線參數測量分析，可完成電纜故障點定位，阻抗分析等功能；

· 配置3.5G范圍N型OSL機械校準件；

在EMI診斷和EMI預兼容測試方面有豐富的功能和附件支持，包括：

· 測試補償Correction，針對探頭，天線，LISN，電纜的頻響補償功能
· 限制線判斷Limit，加載EMI國際標準限制線，或用戶自定義限制線
· 符合CISPR 16的EMI濾波器和準峰值檢波器，可配置準峰值的測量駐留時間
· 提供SRF5030T近場探頭套裝，針對空間輻射，線纜，PCB等查找干擾源

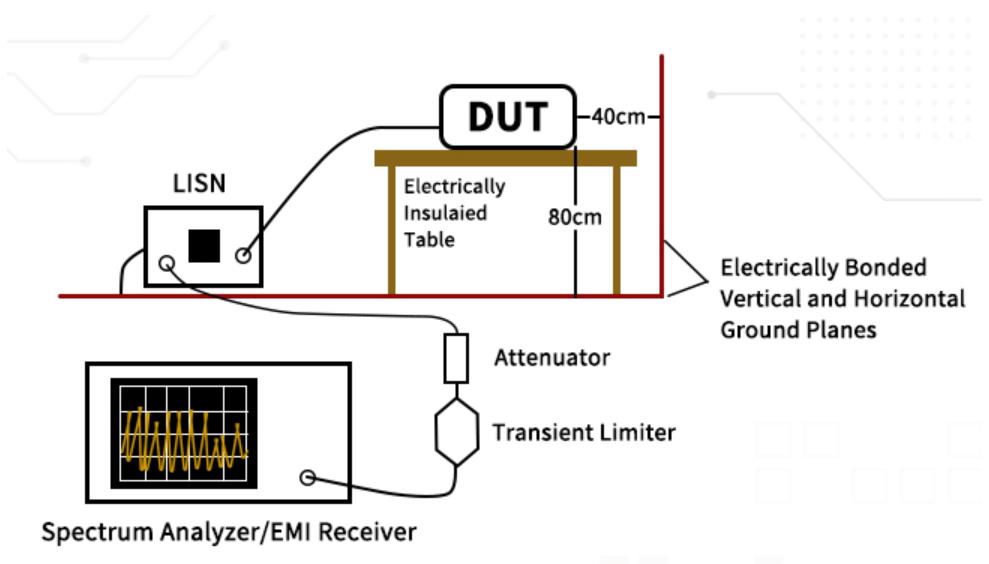

· 提供SEM5040A人工電源網絡，可進行單相設備傳導騷擾電壓測量

· EasySpectrum上位機軟件，支持完整的EMI預兼容測試自動化實施流程

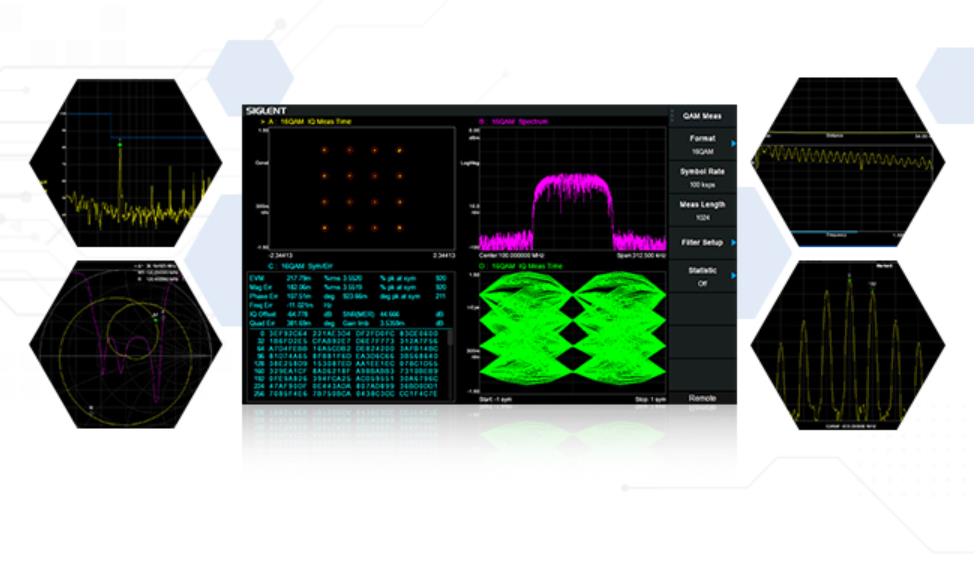

具備豐富的解調分析功能：

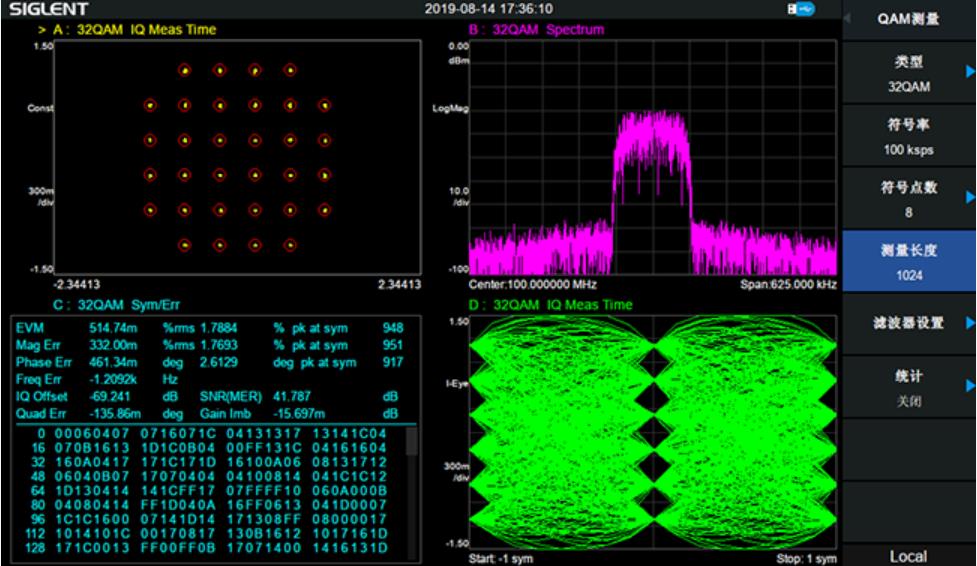

· 支持AM/FM模擬調制分析，以及ASK/FSK/PSK/MSK/QAM數字調試分析等復雜調制分析功能
· 具備EVM，幅度和相位偏移誤差，IQ偏移誤差，增益不平衡等多種數據分析能力
· 具備眼圖，星座圖，相位圖，屬于，頻域，誤差域等多種分析格式

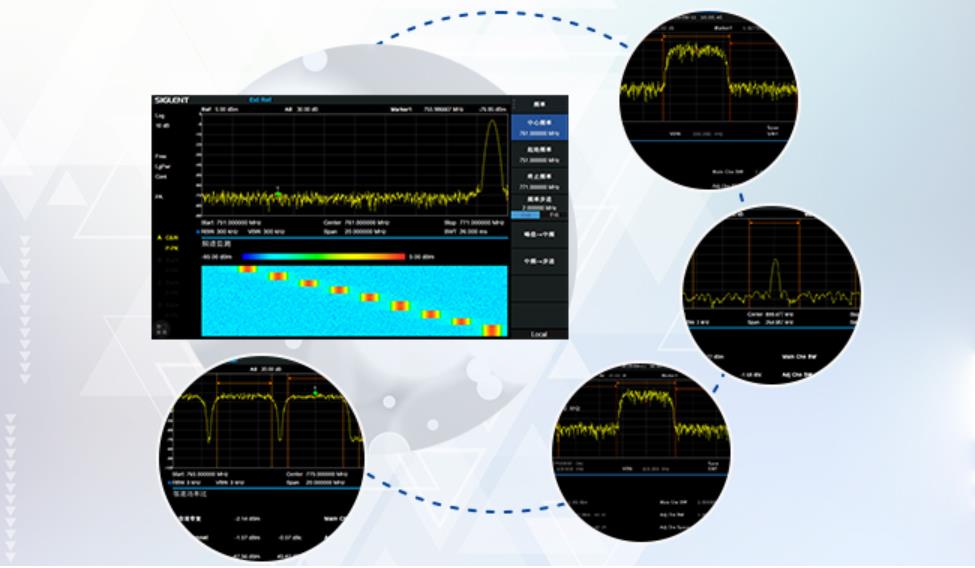

· 信道功率(CHP, Channel Power)
· 鄰道功率比(ACPR, Adjacent Channel Power Ratio)，
· 占用帶寬(OBW, Occupied Bandwidth)，
· 時域功率(T-Power, Time Domain Power)，
· 載噪比(CNR, Carrier Noise Ratio)，
· 三階交調分析(TOI, Third-Order Intercept)，
· 諧波分析(Harmonic measurement)，

· 頻譜監測瀑布圖(Spectrum Monitor)

現代工業設計，大氣簡潔的顯示界面和操作方式

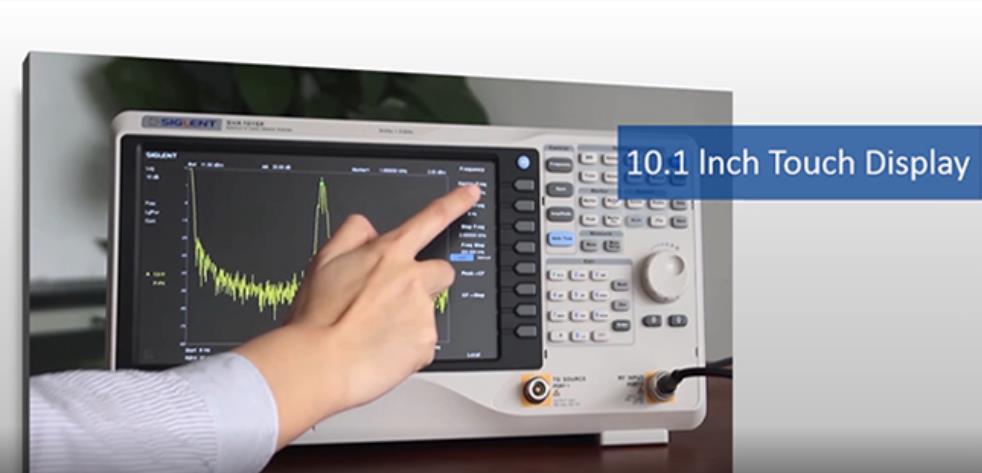

多點電容觸摸屏，支持鼠標和鍵盤
支持屏幕編輯和保護

高級遠程控制：支持基于電腦或手持終端設備的遠程網絡監控，FTP文件操作

SVA1000X 系列矢量網絡&頻譜分析儀快速選型：
