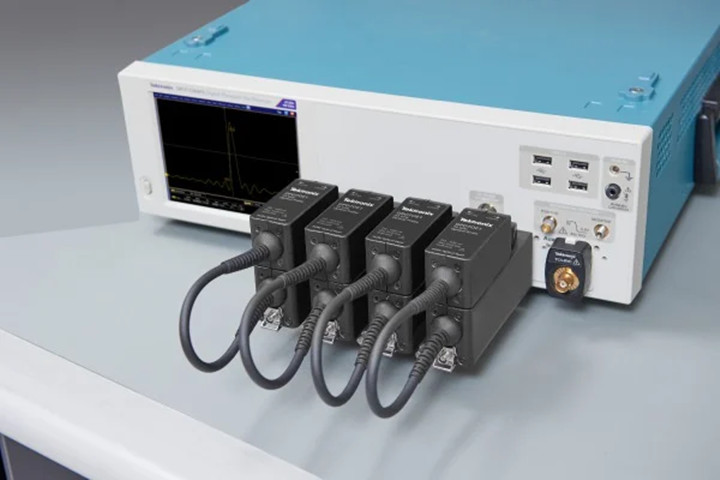

DPO7OE 系列光探頭可以作為高速串行數據信號的光基準接收機 (ORR)（使用可選的 Bessel-Thomson ORR 濾波器），也可以作為傳統光電轉換器，用于光帶寬光信號采集。DPO7OE 系列可以兼容 DPO/MSO70000 C/DX/SX 示波器。連接到 TekConnect 通道，實現高達 33 GHz 的電帶寬。在連接到 ATI 通道時，DPO7OE1 提供最高達 42 GHz 電響應，DPO7OE2 提供最高達 59 GHz 電帶寬響應。

功能及優勢

• 精確的光基準接收機 (ORR) 濾波器，支持 25GBd、26GBd、28GBd 和 53GBd 光網絡標準，保證最高的測量精度和相關度
• 多功能設計在多條通道上提供了高達 59GHz 的 Bessel-Thompson ORR 規定帶寬或未濾波響應
• 寬波長，FC/PC 或 FC/APC 連接器選項
• 高靈敏度和低噪聲，為高速信號分析提供了最好的 SNR
• 深入分析 PAM4 和 PAM2 (NRZ) 信令、均衡和錯誤檢測/隔離
• 兼容 ATI 和 TekConnect® 通道，實現最大的性能或通道密度

應用

• 數據中心網絡設備設計驗證
• 研究 – 表征基于激光器的測速系統（如 PDV、BLR）及其他光現象
• 使用實時示波器獨有的調試功能對光接口系統進行調試

標稱特點

DPO7OE2：59 GHz

DPO7OE1：850 nm、1310 nm、1550 nm（校準后）3

DPO7OE2：1200 nm ~ 1650 nm

DPO7OE2：1310 nm、1550 nm (校準后)3

1310 nm、1550 nm（校準后）3

DPO7OE1: 1260 nm ~ 1650 nm

DPO7OE2: 1200 nm ~ 1650 nm

DPO7OE1，DPO7OE2  系列光探頭快速選型：
