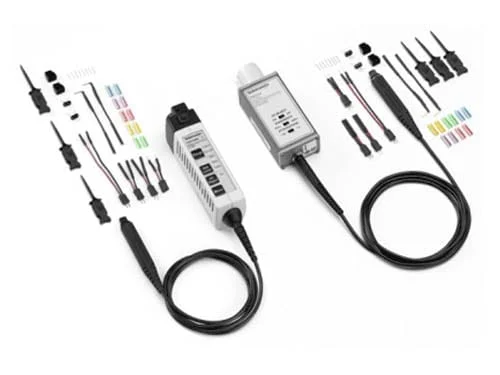

P7700 系列 TriMode 探頭
通過 TriMode 探測技術,可以通過設置,使一個探頭支持差分測量、單端測量和共模測量。這種獨特的功能可以提高工作效率和經濟性,在差分測量、單端測量和共模測量之間切換,而不需移動探頭的連接點。
P7700 系列 TriMode 探頭為實時示波器提供最高水平的探頭保真度。此外,憑借創新連接技術,比如焊接尖端上安裝的探頭輸入緩沖器距尖端末端只有幾毫米,P7700 系列探頭提供了無可比擬的易用性,可以簡便地連接當今最具挑戰性的電子器件。
主要特點
-
高帶寬,提高信號保真度
-
20 GHz P7720
-
16 GHz P7716
-
13 GHz P7713
-
8 GHz P7708
-
對設備的影響最小
-
薄而柔韌的焊接尖端
-
輕便柔軟的探頭電纜
-
主動緩沖尖端設計,降低探頭承受的負載
-
易于連接的 TekFlex ? 連接器技術
-
捏開式附件連接器
-
多功能連接 - 焊接尖端、用于手持或夾持探測的可選點測探頭,以及同軸電纜輸入(SMA 轉接頭)
-
全帶寬可達 20 GHz
-
探頭電纜和焊接尖端在很寬的溫度范圍內工作
-
探頭和尖端特定的 S 參數
-
根據獨特的 S 參數模型,對探頭和尖端的信號路徑進行全面的 AC 校準
-
為每個探頭和尖端搭配獨特的 DSP 濾波器
-
TekConnect® 接口,用于實現示波器/探頭的控制和使用
-
通過探頭按鈕或示波器菜單進行直接控制
-
通過示波器自動控制探頭設置
-
連接到示波器時自動識別探頭和尖端
應用(A)
-
DDR/LPDDR 內存檢驗
-
高速串行總線調試
-
MIPI D-PHY/C-PHY/M-PHY 合規測試
-
HDMI 和 DisplayPort 一致性測試

P7700 系列 TriMode 探頭快速選型:
|
型號
|
帶寬
|
|
P7708
|
8GHz
|
|
P7713
|
13GHz
|
|
P7716
|
16GHz
|
|
P7720
|
20GHz
|
