IT8200系列是一款回饋式的可編程交/直流電子負載，高效的回饋能力可以將電能無污染的回饋電網，節省用電和散熱成本的同時也符合節能環保的需求。AC模式下同時支持整流和非整流，提供了CC/CR/CP/CS/CC+CR/CE等多種操作模式，其中CE模式可以模擬單相整流RLC和并聯RLC等多種電路拓撲。IT8200可以廣泛應用于電動車對電網測試V2G、電動車充電站EVSE、逆變器Inverter、儲能變流器PCS、不斷電系統UPS等多個領域。

IT8200系列采用高功率密度設計，在2U的體積內功率可達6kVA，在3U的體積內功率可達15kVA，通過主從并機，可輕松擴展功率至960kVA。用戶通過觸摸屏設計的圖形化界面可以直接定義不同波形，結合任意波形編輯功能和完善的保護功能，是研發、測試、系統搭建的理想選擇。

回饋式交/直流負載

作為一款全新的回饋式交流電子負載，IT8200系列回饋效率高達88%，無論是在交流模式下還是在直流模式下，都可以將待測物在測試中所產生的能量經由高額回收后再廠內直接利用，而非以熱能的形式消耗掉，為用戶提供“綠色節能”的解決方案。

單相、三相、反相操作模式

IT8200系列具備非常靈活的操作模式，通過面板菜單可任意選擇單相、三相、反相輸出模式。350V的設備在反相模式下，用戶可獲得最高700V的單相輸入電壓，功率保持為原來的2/3。在三相模式下，用戶通過機器面板就可以選擇實現Y型和Δ型的連接方式，Y型接法時支持C相缺相功能。自由靈活的搭配，滿足多元的測試需求。

波峰因數CF 1.414-5.0

波峰因數表示波形的極端峰值。對于需要純正弦波的應用，就希望負載端電流波形的CF值為1.414或盡可能接近。但是在實際應用中，負載端電流波形的波峰形態可能會變的很尖，其CF往往大于1.414，此時正弦波的起始點從0度開始正向度數偏移。所以用戶需要去校正波形。IT8200的波峰因數(CF) 值可以從 1.414調整到5.0，同時還允許用戶從-90 o~90 o設置相移角度，校正結果幅度，使 RMS 值保持不變。從而更為精準的仿真出現場測試條件，以確保被測單元 (UUT) 的可靠性。

IT8200 系列回饋式交/直流電子負載特點：

? 高功率密度，2U可達6kVA ，3U可達15kVA
? 量測Vrms/Arms/Freq/CF/PF/UTHD/ITHD/±Vpeak等16項參數
? 主從均流，并機可達960kVA *1
? 高效的能量回饋
? 電壓可達350 VL-N
? 支持單相/三相/反相，反相模式下可擴展至200%額定電壓
? 輸出頻率：16-500Hz
? 支持NORMAL/LIST/SWEEP，任意一種模式均可以疊加Surge&Sag功能
? 可模擬任意波形輸出，支持CSV文件導入波形
? 內建豐富的波形數據庫
? 觸摸屏設計，簡潔的UI界面
? 內置USB/CAN/LAN/數字IO接口，選配GPIB/模擬量&RS232接口
? AC模式下支持CC/CP/CR/CS/CC+CR/CE多種工作模式，CE模式可以模擬單相整流RLC和并聯RLC等多種電路拓撲
? DC模式下支持CC/CR/CP/CV等9種工作模式
? AC模式下支持整流和非整流兩種模式
? 可調節波峰因數：1.414 ~ 5.0
? 支持相移功能，范圍為-90 o~90 o *2
? 單位功率因數1功能可以使電流波形隨電壓波形變化，功率因數盡可能接近為1
? 三相AC模式下支持Y和Δ兩種接入方式
? 最高可達50次諧波模擬和分析功能，內置IEC61000-3-2/3-12法規測試 *3
? 支持抽載與卸除角度控制，0-359°全范圍都可設定
? 多種保護功能，包括自動清保護、瞬時過電壓保護POVP、瞬時過電流保護POCP、欠電壓保護UVP、軟件看門狗等

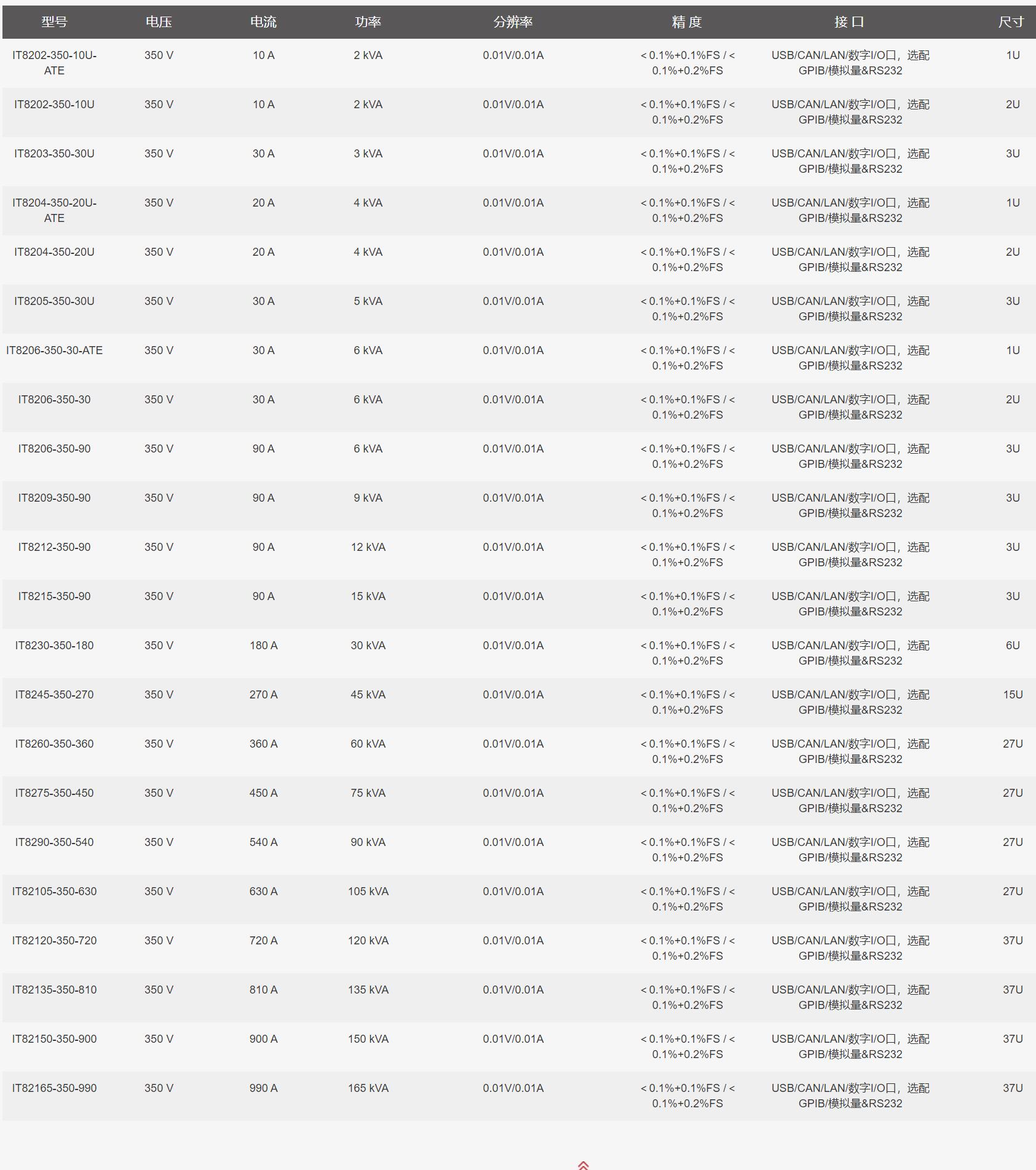

IT8200 系列回饋式交/直流電子負載快速選型：
