AFG-3000系列分別為20MHz/30MHz單隔離信道及雙隔離信道的任意波形信號產生器，適用于工業，科學研究及教育領域。在隔離式輸出的設計中，所有輸出通道接地與大地是隔離的，適用在浮動電路的測試應用中，例如與電源供應器的 DC 電壓串接后，直流加交流的輸出最高可達到+42V 或-42V。而且雙通道可以各自獨立使用或多臺儀器同時輸出使用而無需考慮接地參考的問題，例如車用電子的發動機控制器或傳動裝置等等。它們提供250 MSa/s取樣率、16位分辨率、8 M點內存深度的任意波形特性。除了將預先編輯好的波形檔案下載到內存中，產生任意波形以外，用戶還可利用 AFG-3000 系列內建的 DSOLink 功能，將固緯電子數字示波器所量到的信號復制產生出來。
AFG-3000系列支持多通道同步相位運行，最高可達6臺及12通道的相位同步。用戶可以通過外部信號源輸入10 MHz的原子鐘頻率標準，以提高頻率輸出的精確度。支持頻率掃瞄及振幅掃瞄，可以和線性/對數，單向(鋸齒波)/雙向(三角波)，連續/單次觸發/門限觸發的功能結合，以不同的掃瞄方式以達到各種應用需求。頻率掃瞄可以測試電子組件如濾波器及低頻放大器等的頻率響應等等。振幅掃瞄可以模擬振動測試（與振動測試儀結合使用）、各種材料的疲勞老化測試及低頻放大器的線性度測試等等。

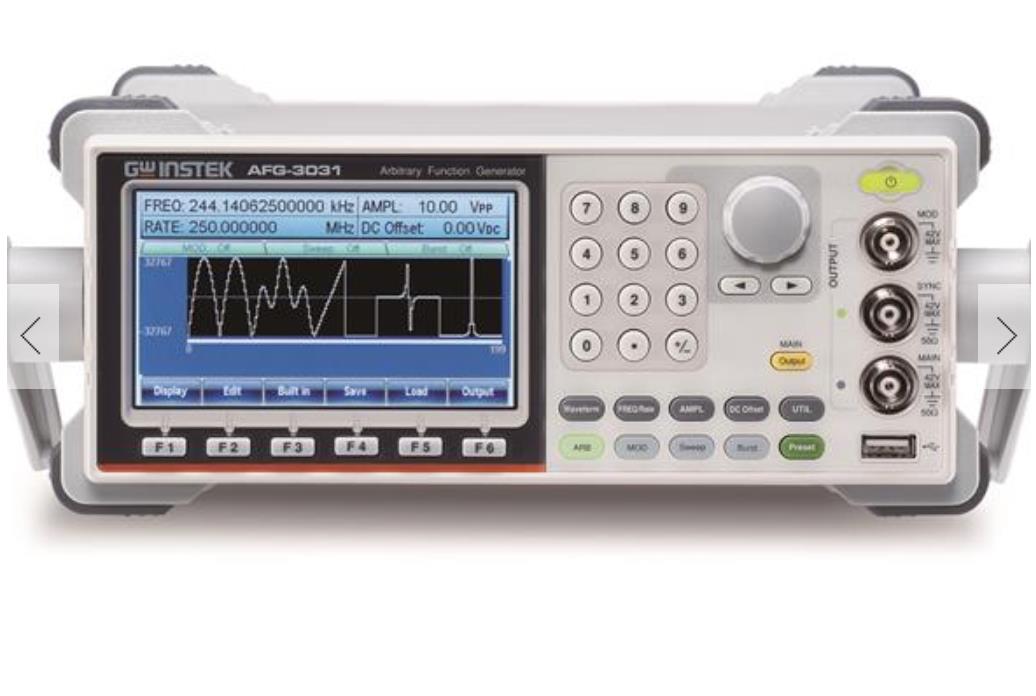

AFG-3000系列任意波形信號產生器
-
1uHz~20/30MHz，20Vpp，1/2 Ch
-
任意波形250MSa/s，16bit分辨率，8M紀錄長度
-
隔離通道電路設計
-
最大支持6臺12Ch同步相位操作
-
諧波信號發生器
-
雙通道機型支持SUM調變、耦合、追蹤和相位功能
-
獨立設置脈沖波參數
-
內置AM/FM/PM/FSK/PWM/SUM調變、掃描和Burst功能
-
提供USB/LAN/GPIB(選配)儀器控制接口
AFG-3000系列任意波形信號產生器型號說明：
|
型號
|
頻率范圍
|
采樣率
|
分辨率
|
波形長度
|
通道數
|
AFG-3031
|
1uHz-30MHz
|
250MSa/s
|
16bits
|
8M
|
1
|
AFG-3032
|
1uHz-30MHz
|
250MSa/s
|
16bits
|
8M
|
2
|
AFG-3021
|
1uHz-20MHz
|
250MSa/s
|
16bits
|
8M
|
1
|
AFG-3022
|
1uHz-20MHz
|
250MSa/s
|
16bits
|
8M
|
2
|
