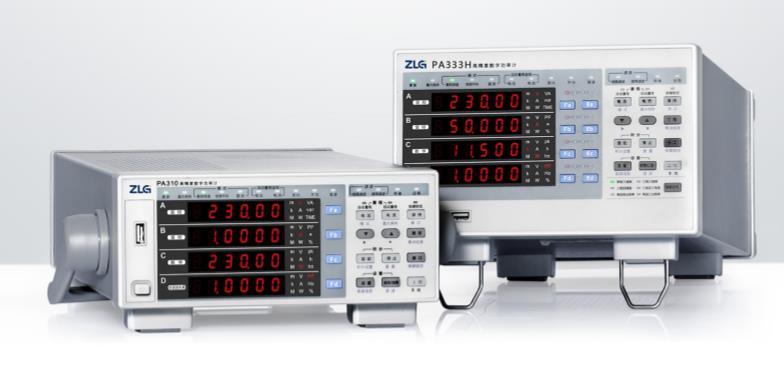

根據通道數的不同,PA300 系列高度功率計包含型號 PA310/PA310H(單通道)、
PA323/PA323H/PA333H(三通道),具有 0.1%的功率測量精度,可滿足用戶從 5mA 小電流[注]
到 50A 大電流的測量需求;并采用 DSP + FPGA 雙核處理架構,快速、精確地計算信號的
諧波參數,同時具備 GPIB、USB、以太網等接口滿足用戶不同的測試通信需求。
注:PA310 電流最小量程為 5mA,PA323 電流最小量程為 500mA,PA323H 最小電流 100mA,PA310H/PA333H
電流最小量程為 1A。

PA300 系列高精度功率計適用于從生產線到研發領域的功率測量:
可用于 DC、單相 2 線、三相 4 線的測量;
可用于空調、電磁爐等家用電器;
可用于顯示器、打印機等辦公設備;
可用于 LED、電源、電池等能源設備;
可用于變頻器、大型空調等工業設備的節能性能的評估。
PA300系列高精度功率計的主要功能特性如下:
? 基本功率參數測量。可測量電壓、電流、功
率、功率因數等基本功率參數,同時支持交
直流信號測量;
? 標配諧波測量功能。支持 IEC61000-4-7 諧
波測量,可分析信號中的諧波含量,如電
壓、電流、功率、相位角等,可顯示最大 50
次的諧波測量結果;
? 支持積分測量功能??捎嬎?Ah、Ah+、Ah-、
Wh、Wh+、Wh-、積分平均有功功率、積分時間參數,可設置連續積分模式或普通
積分模式;
? 具有自動量程功能,可在指定幾檔量程內自動選擇或改變量程;
? 標配 USB Host 接口??山尤?U 盤等外部移動存儲器,長時間存儲電壓、電流、功
率、諧波等數據,并可將儀器的配置參數導入/導出;
? 全中文按鍵操作與顯示;
? 濾波功能。具有線路濾波和頻率濾波功能并內置 5.5kHz、9kHz 和 10kHz 的數字
濾波器,可以抑制基波測量時不需要的噪聲和諧波成分;
? 具有功率計 PC 端分析軟件。軟件可用于遠程控制和設置 PA300 系列高精度功率
計,獲取、顯示、分析和保存測量得到的數值、諧波和波形數據等;
? 具有測量值最大值保持功能,包括:電壓與電流的 RMS/PEAK 值、有功功率 P、
無功功率 Q 和視在功率 S;
? 高級別的功率測量精度:0.1%;功率計的功率、諧波、積分等數值都是通過電壓電
流的數據采集后運算得出的結果,功率計的功率測量精度直接影響這些測量結果的
準確度;
? 采樣頻率:PA310/PA310H 采樣頻率 500kS/s,PA323/PA323H/PA333H 采樣頻率
200kS/s;
? 帶寬:PA310/PA310H/PA323H/PA333H 帶寬 DC,0.1Hz~300kHz;PA323 帶寬 DC,
0.1Hz~100kHz;
? 50μA 低電流測量,可準確測量家用電器的待機功耗;
? 寬電流傳感器輸入量程:50mV~10V,可兼容更多傳感器,同時非常適合于間歇性
運行設備的功耗測量;
? 寬電流輸入量程:5mA~20A,大電流測量高達 50A;
? 數據更新率最快可達 100ms。PA300 系列高精度功率計可自由更改數據刷新率:
100ms、250ms、500 ms、1s、2s、5s、10s、20s、Auto,滿足不同頻率信號的測
量需求。
PA300系列功率計選型:
|
型號
|
PA333H
|
PA323H
|
PA323
|
PA310H
|
PA310
|
輸入通道
|
三通道
|
三通道
|
三通道
|
單通道
|
單通道
|
基本精度
|
0.1%
|
0.1%
|
0.1%
|
0.1%
|
0.1%
|
輸入帶寬
|
300kHz
|
300kHz
|
100kHz
|
300kHz
|
300kHz
|
采樣率
|
200KS/s
|
200KS/s
|
200KS/s
|
500KS/s
|
500KS/s
|
諧波分析次數
|
1-50次
|
1-50次
|
1-50次
|
1-50次
|
1-50次
|
最大測試電壓
|
1500V
|
1000V
|
600V
|
1000V
|
600V
|
電流測試范圍
|
5mA-50A
|
500μA-5A
|
2.5mA-20A
|
5mA-50A
|
25μA-20A
|
外部傳感器輸入
|
BNC
|
BNC
|
BNC
|
BNC
|
BNC
|
通信接口
|
GPIB,LAN,RS-232,USB-Host
|
GPIB,LAN,RS-232,USB-Host
|
GPIB,LAN,RS-232,USB-Host
|
GPIB,LAN,RS-232,USB-Host
|
GPIB,LAN,RS-232,USB-Host
|
測試場景
|
大功率電機
三相大功率電源
光伏逆變器直流輸入
|
光伏逆變器交流輸出
搭配高精度電流傳感器
|
小功率電機
三相小功率電源
|
單相大功率電源
|
單相小功率電源
家電行業功耗測試
|
