絕不會因為通道不夠而推遲檢驗和調試流程！

• 4 系列 MSO 提供了 4 通道和 6 通道型號及 13.3 英寸高清 (1,920 x 1,080) 顯示器，可以更好地查看復雜的系統。許多應用如嵌入式系統、三相電電子器件、汽車電子器件、電源設計和 DC 到 DC 功率轉換器，都要求觀察 4 個以上的模擬信號，檢驗和表征器件性能，調試極具挑戰性的系統問題。

•

• 大多數工程師都記得，他們曾調試過特別難的問題，希望更好地查看系統和狀態，但使用的示波器只能提供兩條或四條模擬通道。使用第二臺示波器非常麻煩，需要對準觸發點，很難確定兩臺顯示器之間的定時關系，文檔管理也是問題。

  您可能認為6 通道示波器的價格會比 4 通道示波器高出 50%，但您會驚喜地發現，我們的 6 通道示波器只比 4 通道型號貴 ~20% 。新增的模擬通道可以迅速獲得回報，因為您可以按期完成當前項目和未來項目。


• 開關式電源上的電壓測量，顯示了其中一條電源軌道上的紋波電壓。FlexChannel^® 技術支持更高的靈活性，可拓展系統查看能力

  4 系列 MSO 重新界定了混合信號示波器 (MSO) 的標準。FlexChannel 技術可以把每個通道輸入作為一條模擬通道、8 個數字邏輯輸入（使用 TLP058 邏輯探頭）或同時作為模擬視頻和頻譜視圖⁴ 每個域使用獨立采集控制。異常靈活，配置起來異常方便。

  在 6 FlexChannel 型號中，可以把儀器配置成查看 6 個模擬信號和 0 個數字信號?；?5 個模擬信號和 8 個數字信號。或 4 個模擬信號和 16 個數字信號，3 個模擬信號和 24 個數字信號，依此類推。 您只需增加或拔下 TLP058 邏輯探頭，就可以隨時改變配置，直到獲得適當數量的數字通道。


•


• 前所未有的信號查看功能

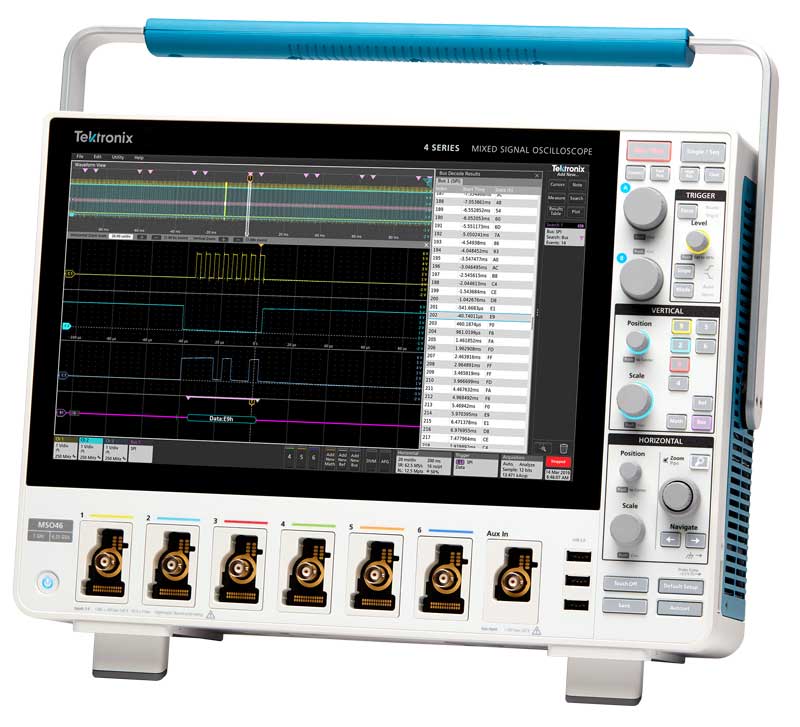

  4 系列 MSO 提供超大 13.3 英寸 (338 mm)顯示器，領先同類產品。這些顯示器還具有極高的分辨率，支持全高清分辨率 (1920 x 1080)，可以一次查看多個信號，為關鍵讀數和分析提供充足的空間。

  查看區域經過優化，確保為波形提供最大的垂直空間。右面的結果條可以隱藏，波形視圖可以占據顯示器的全部寬度。





•

• 堆疊顯示模式可以方便地查看所有波形，同時在每個輸入上保持最大 ADC 分辨率，實現最準確的測量。


輸入通道

• 4 或 6 個 FlexChannel^® 輸入
• 每個 FlexChannel 提供：
  • 一個模擬信號，可以顯示為波形視圖、頻譜視圖¹，或同時顯示為兩者
  • 使用 TLP058 邏輯探頭時 8 個數字邏輯輸入

帶寬（所有模擬通道）

• 200 MHz、350 MHz、500 MHz、1 GHz、1.5 GHz（可升級）

采樣率（所有模擬/數字通道）

• 實時：6.25 GS/s

記錄長度（所有模擬/數字通道）

• 標配 31.25 M 點（選配升級 62.5 M 點）

波形捕獲速率

• >500,000 個波形/秒

垂直分辨率

• 12 位 ADC
• 高分辨率模式下高達 16 位

標準觸發類型

• 邊沿，脈沖寬度，欠幅，超時，窗函數，邏輯，建立時間和保持時間，上升/下降時間，并行總線，序列，可視觸發，視頻（可選），射頻對時間（可選）
• 輔助觸發 ≤300 V_RMS（僅邊沿觸發）

泰克MSO4系列示波器選型：

• ? 賽儀歐MSO4-Datasheet.pdf
