無源探頭為大多數示波器發貨時的標配，提供低成本的通用探測解決方案。通常，這些探頭缺乏有源電壓探頭的性能，但能夠在大量應用中提供信號可視化所需的堅固性和動態范圍。泰克推出全新的無源探頭類型，重新定義了無源探頭產品類別的性能。

泰克新型無源探頭解決方案提供：

• 帶寬高至 1 GHz
• 低至 3.9 pF 的輸入電容，可將探頭的負載影響降至最低
• 優秀的輸入電容，在連接較長地線時可將性能損失降至最低
• 自動探頭補償，無需使用補償螺絲刀

TPP1000、TPP0500B、TPP0502 和 TPP0250 型號是泰克推出的高帶寬通用探頭，提供了這一產品系列之前從未使用的突破性技術規格。這些型號的探頭專門針對泰克 MDO3000、MDO4000、MSO/DPO5000 和 5 系列 MSO 系列示波器而設計，能夠提供高達 1 GHz 的模擬帶寬，容性負載低于 3.9 pF。

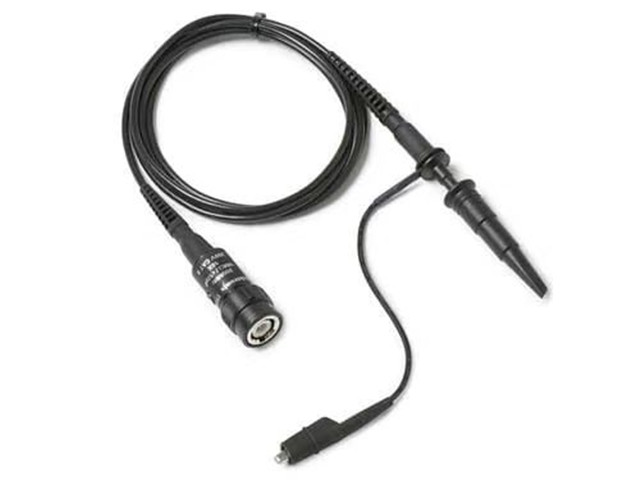

P2220、P2221 無源電壓探頭

P2220 和 P2221 200-MHz 無源電壓探頭允許使用位于探頭頭部的一個開關選擇 1X 或 10X 衰減。

P2220 探頭兼容 TDS200、TDS1000、TDS1000B、TDS2000、TDS2000B 和 TPS2000 系列示波器。P2220 探頭還為 TPS2000 系列示波器提供了高達 30 VRMS 的浮動測量功能。（注意：不能在 TDS2000、TDS2000B、TDS1000、TDS1000B 或 TDS200 系列示波器中進行浮動測量）P2221 兼容 MSO2000 和 DPO2000 系列示波器。

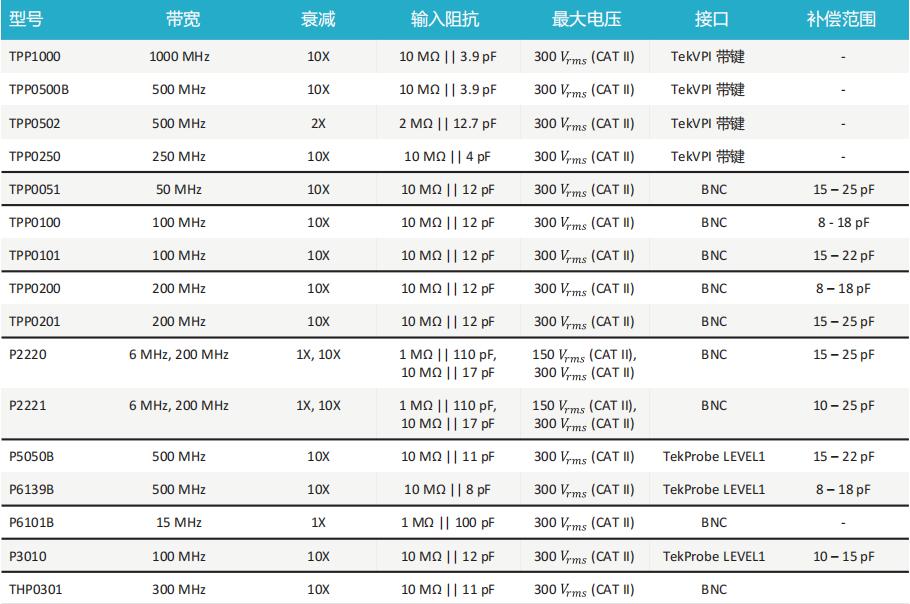

泰克無源探頭主要型號有TPP0051、TPP0101、TPP0100、TPP0201、TPP0200、TPP0250、TPP0502、TPP0500B、TPP5050B、TPP1000、P2220、P2221、P3031、P6101B、P5050B、P6139B

TPP1000、TPP0500B、TPP0502 和 TPP0250 型號是泰克推出的高帶寬通用探頭，提供了這一產品系列之前從未使用的突破性技術規格。這些型號的探頭專門針對泰克 MDO3000、MDO4000、MSO/DPO5000 和 5 系列 MSO 系列示波器而設計，能夠提供高達 1 GHz 的模擬帶寬，容性負載低于 3.9 pF。

主要性能指標

• 1 GHz、500 MHz 和 250 MHz 探頭帶寬型號
• <4 pF 輸入電容
• 10X 和 2X 衰減系數
• 300 V CAT II 輸入電壓
• 適用于 MDO3000、MDO4000、MSO/DPO5000 和 5 系列 MSO 系列示波器

主要特點

• 緊湊型探頭頭部，適合探測小型幾何電路元件
• 探頭主體較小，更容易觀察待測設備
• 剛性端部，保證了待測設備的連接性
• 小型 MMCX 可更換端部套筒，用于建立安全的免手持連接（僅限 TPP1000）
• 0.1 英寸（2.54 毫米）和 0.062 英寸（1.57 毫米）方針適配器連接到 MMCX 端部套筒，可輕松建立與方針頭以及 0402 組件之間的免手持連接（僅限 TPP1000）
• 可更換的探頭端部套筒
• 較大附件套件，具有多種連接能力

連接能力

• 集成的示波器和探頭測量系統提供智能通信，可自動縮放和調整示波器顯示屏上的單位，以與探頭衰減匹配
• 內置交流補償優化了整個頻率范圍的信號路徑

應用

• 低功率設備
• 維修
• 生產工程測試
• 研發

• ?
