尺寸小巧的多功能示波器,滿足日常調試之需2 系列 MSO 具有多達 4 路模擬通道、500 MHz 帶寬、2.5 GS/s采樣率、16 通道 MSO、50 MHz AFG、4 位數字波型發生器、高級觸發器、協議解碼和 DVM,而且頻率計數器具有多種功能。所有功能均集成于約 1.5" 厚的緊湊型儀器外殼內,使其成為電子調試和測試的首選示波器,不受工作地點的任何限制。
2 系列 MSO 的電容式觸控屏和高度直觀的用戶界面專為觸控而設計,使得泰克屢獲殊榮的新一代示波器系列不斷壯大。共享用戶界面和可編程接口使您可以輕松使用泰克所有的新一代示波器。

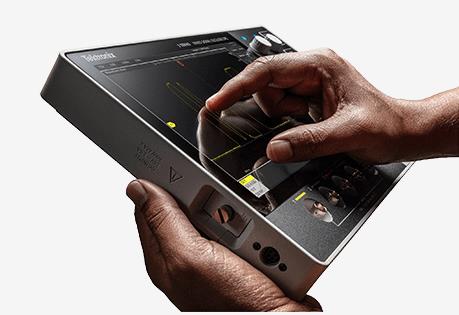

用于日常調試和測試的緊湊型示波器
雖然 2 系列 MSO 小巧緊湊(可裝入筆記本電腦包),但它提供高達 500 MHz 的帶寬、2.5 GS/s 的最大采樣率以及 2 或 4 個模擬通道。正面和側面 I/O 易于訪問和連接。可選的可拆卸電池組為您提供在工作臺或現場使用示波器的靈活性。
簡單的觸摸屏界面和控件
2 系列 MSO 提供了與先進的泰克示波器相同的屢獲殊榮的觸摸屏用戶界面和簡化的控制面板。
-
簡化的前面板只包含關鍵的控件
-
旋鈕周圍的彩色 LED 環形燈指示要調整的活動信號源或參數
-
按鈕下方的彩色 LED 燈指示狀態

只需一臺儀器即可執行全面的調試
2 系列 MSO 具有多個集成選件,只需一臺儀器即可滿足您的所有調試需求。
-
內置 16 個用于測試數字電路的 MSO 通道*
-
用于模擬被測電路的 50 MHz AFG 4 位模式發生器*
-
支持多種探頭以捕獲廣泛的信號

全面分析能力,快速獲得所需信息
配備全套分析工具,只需輕輕一觸,即可訪問儀器配置或波形管理任務。
-
基于波形和屏幕的光標,并且用戶可選擇讀數位置
-
無限的自動測量
-
基本和高級波形數學,包括任意公式編輯
-
用于頻譜分析的 FFT

可選附件增強多功能性
-
雙槽電池組支持長達八小時的電池續航時間,并且可現場熱插拔
-
機架安裝套件可輕松連接至 VESA 支架,允許訪問所有儀器端口
-

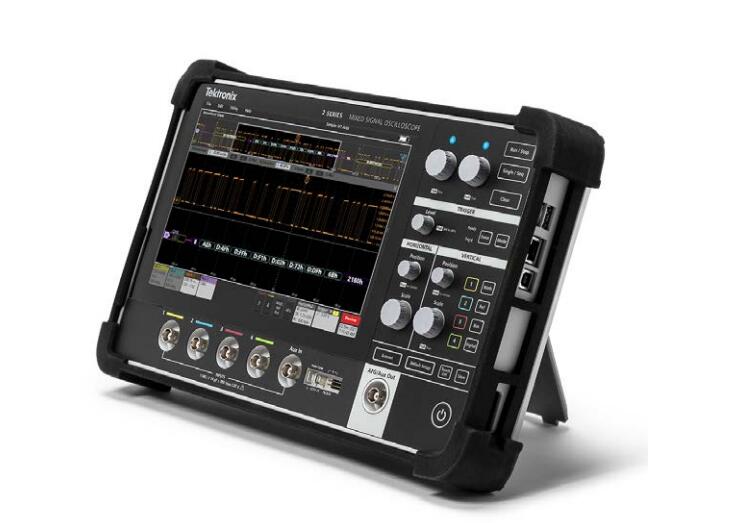

可選的保護箱為儀器提供 1米的最大防摔高度,并包括支架和便攜包
-
與許多現成的 VESA 附件兼容,包括輪式推車、杯托支架、桌臂支架等

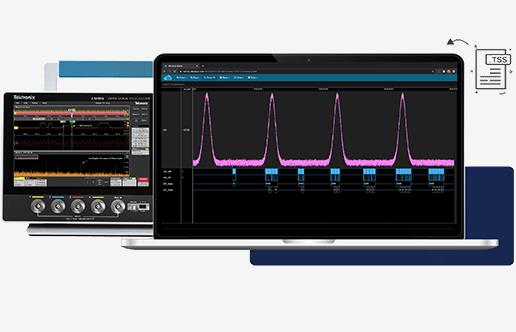

通過示波器軟件進行分析、共享和協作
在實驗室、教室或任何地點之外捕獲數據,并與下一個工作臺或下一個時區的同事輕松協作。
-
內置 VNC 服務器,可通過 PC、平板電腦或手機等設備控制儀器
-
TekDrive 云存儲有助于記錄保存和協作
-
使用 TekScope? PC 分析軟件在聯機或脫機模式下分析示波器的數據,就像使用示波器一樣
-
TekScope 和 TekDrive 可免費試用六個月
在不降低性能的情況下為您的工作臺騰出更多空間。 2 系列 MSO 的厚度只有 4CM,重量?jī)H1.8KG,是一款功能齊全的實時觸摸屏示波器,外形小巧、便攜,感覺就像平板電腦一樣。無論您的測量挑戰要求您前往何處(工作臺、教室或者測試現場),都可輕松攜帶它。
主要性能指標
模擬輸入通道:2 路或 4 路輸入
帶寬70 MHz、100 MHz、200 MHz、350 MHz 和 500 MHz
采樣率:2.5 GS/s 半通道;1.25 GS/s 全通道
記錄長度:每個通道 10 M 個點
垂直分辨率:8 位 ADC;高分辨率模式下高達 16 位
標準觸發類型:邊沿、脈寬、欠幅、超時、邏輯、建立和保持、上升/下降時間和并行總線
標準分析:
-
光標:波形,豎線、橫線和橫豎線
-
測量: 36
-
圖:XY,限值模板
-
數學:基本波形代數、FFT 和高級公式編輯器
-
搜索: 搜索任何觸發標準

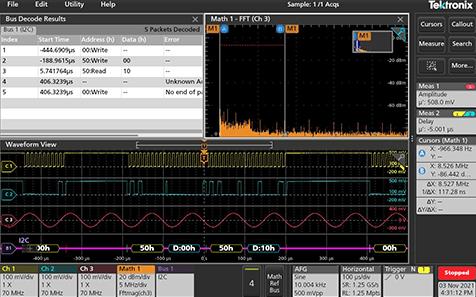

串行觸發、解碼和分析(可選)
I2C、SPI、RS-232/422/485/UART、CAN、CAN FD、LIN 和 SENT
數字輸入通道(可選,今后推出)
16 位輸入

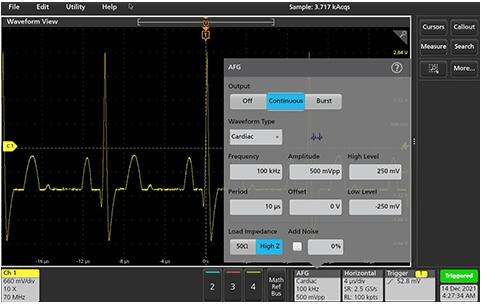

任意函數發生器(可選)
-
50 MHz 波形生成
-
波形類型:任意波形、正弦波、方波、脈沖、鋸齒波、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢曲線、心電圖
數字波型發生器(可選,今后推出)
數字電壓表(可選,今后推出)
-
4 位 AC RMS、DC 和 DC+AC RMS 電壓測量
-
5 位頻率計數器
觸發頻率計數器(可選,今后推出)8 位
顯示
-
10.1 英寸 TFT 彩色
-
WXGA (1280 x 800) 分辨率
-
容性(多觸點)觸摸屏
連接性
-
USB 2.0 主控端口
-
USB 2.0 設備(2 個端口)
-
LAN(10/100 Mb/s Base-T 以太網)
電池組(可選)
-
電池組,帶 2 個電池槽,具有熱插拔功能
-
正常使用時間為 8 小時(兩節電池)
遠程控制
借助網絡連接和遠程虛擬網絡計算 (VNC),可遠程查看和控制示波器。
VESA 安裝
100 mm x 100 mm VESA 接口
標配探頭
每條通道一個 TPP0200 200 MHz 10x 電壓探頭
