使用 TICP 系列電流探頭進行更精確的動態分流電流測量。高帶寬、靈活的量程、完全電隔離以及極低的噪聲水平，讓您能夠突破傳統限制——非常適合用于電源電路中浮動部分的分流器進行低噪聲測量。

示波器電流測量的突破性進展

TICP 電流探頭與高性能分流器或 CVR 配對使用時，可測量從直流到數百 MHz 的頻率。 有三種型號可供選擇，可滿足您的不同應用和預算需求。

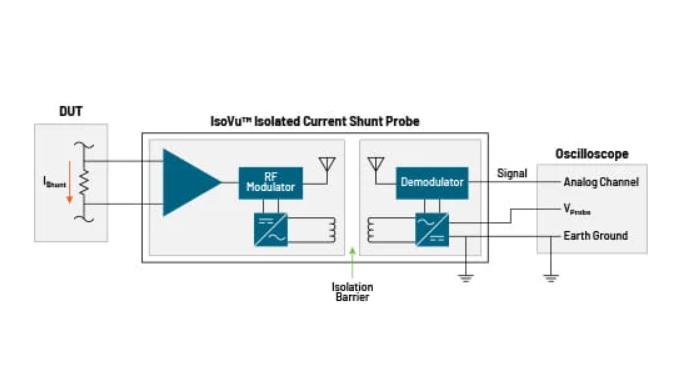

探頭端部和示波器之間的完全射頻隔離消除了接地環路，并顯著降低了共模噪聲。

低衰減、50 Ω  輸入阻抗和屏蔽端部確保低噪聲成分。

• 三種帶寬：250 MHz、500 MHz、1 GHz
• 1 MHz 時高達 90 dB CMRR
• 噪聲成分< 4.7 nV/√Hz (在 1 GHz 時<150 μV)

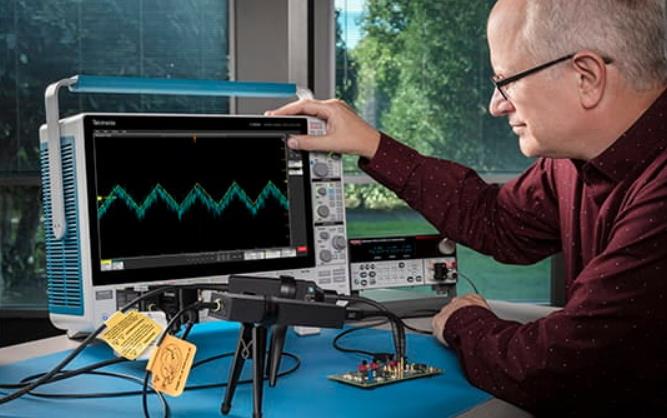

深入了解 SiC 和 GaN 功率轉換器

對于測量寬禁帶開關器件中快速變化的電流，分流探頭可以提供比鉗形探頭更大的帶寬。IsoVu 隔離技術消除了接地環路，實現了高壓電路的測量，并提供了極高的共模抑制比 (CMRR)。這使得 TICP 探頭非常適合測量高側 SiC 和 GaN 開關 FET 上的分流器和 CVR 的電流。

• 250 MHz、500 MHz 或 1 GHz 帶寬
• 1800 VRMS共模電壓
• 1 MHz 時高達 90 dB CMRR
• 1000 V CAT II 安全等級

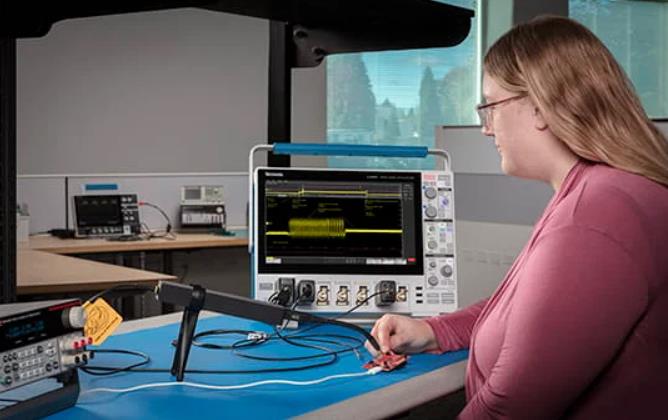

在低功耗設計中，以納秒和微安為單位進行電流測量。

準確測量低電平動態電流對于優化物聯網和移動設備的電源管理至關重要。利用 TICP 探頭和分流器配合示波器，您就能查看特定系統活動期間的電流消耗，以及從休眠狀態到激活狀態的轉換，并與內存訪問和 I/O 相關聯。

• 高達 1 GHz 帶寬
• 噪聲成分< 4.7 nV/√Hz (在 1 GHz 時<150 μV)
• 輕松測量 12、24 或 48 V 或更高電壓軌

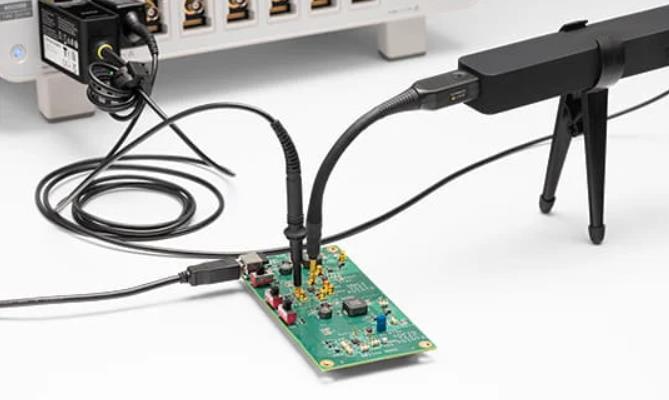

最大程度簡化連接過程

TICP 探頭和端部的設計旨在簡化連接過程，同時限制噪聲。端頭設計為易于彎曲，可減少連接時的應力，并便于與 DUT 實現輕松且可靠的連接。

• 端部端接于屏蔽的高帶寬 MMCX 連接器
• 使用現成的 SMA 或 BNC 連接器適配器
• 適用于 25 mil 方形引腳，用于連接板載分流器和測試點
• 附帶的兩腳架和三腳架適配器可確保穩定性

與 4、5 和 6 系列 MSO 示波器無縫集成

4、5 和 6 系列 MSO 示波器以其先進的功率分析功能而著稱。IsoVu 電流探頭可與這些儀器無縫配合。TekVPITM 探頭接口可為探頭供電，并自動檢測探頭和端部，使您能夠從示波器用戶界面調整探頭參數。這樣還可以使用示波器的編程命令實現測試自動化。

IsoVu? 射頻隔離電流探頭選型：
