N35500系列是一款具有源載功能、自動兩象限運行、能吸收被測試設備能量回饋的大功率雙向可編程直流電源。該系列采用寬范圍+高功率密度設計，輸出電壓0~1500V，3U機箱輸出功率高達42kW，可覆蓋多種規格DUT的測試應用。N35500系列電源具備高速動態響應、高精度輸出及測量功能，還可配置光伏模擬、電池模擬等軟件，幫助客戶實現多場景的精準、高效的測試。

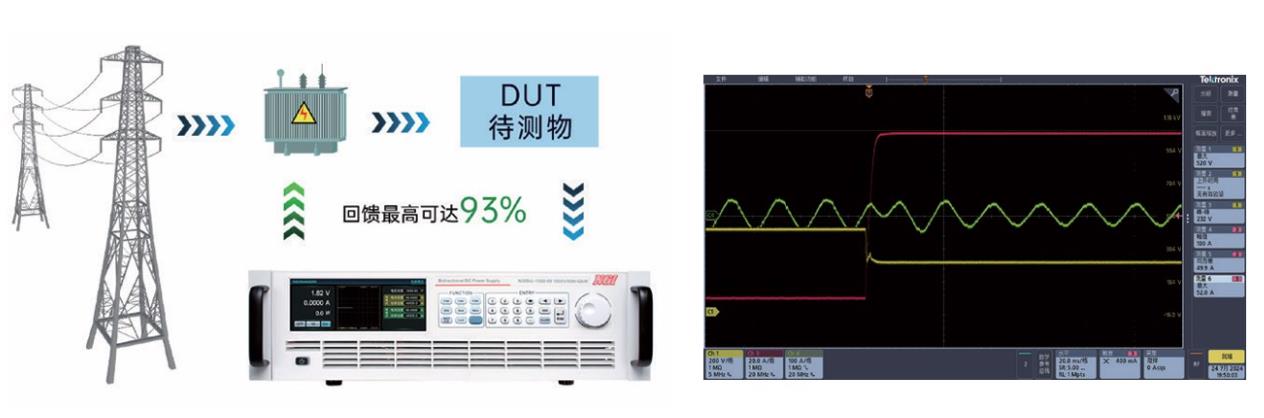

N35500集電源和回饋式負載功能特性于一體。相較于傳統電源和負載實現的正負電流切換方案,N35500雙向電源可以在源和載模式下高速轉換,實現輸出和吸收電流之間快速連續的無縫切換,有效避免電壓或電流過沖。

在純負載模式下，N35500既能實現對外提供功率,又可以吸收功率,并將電能返回至電網，回饋效率高達93%，可廣泛適用于鋰電池、UPS、BOBC等設備測試。

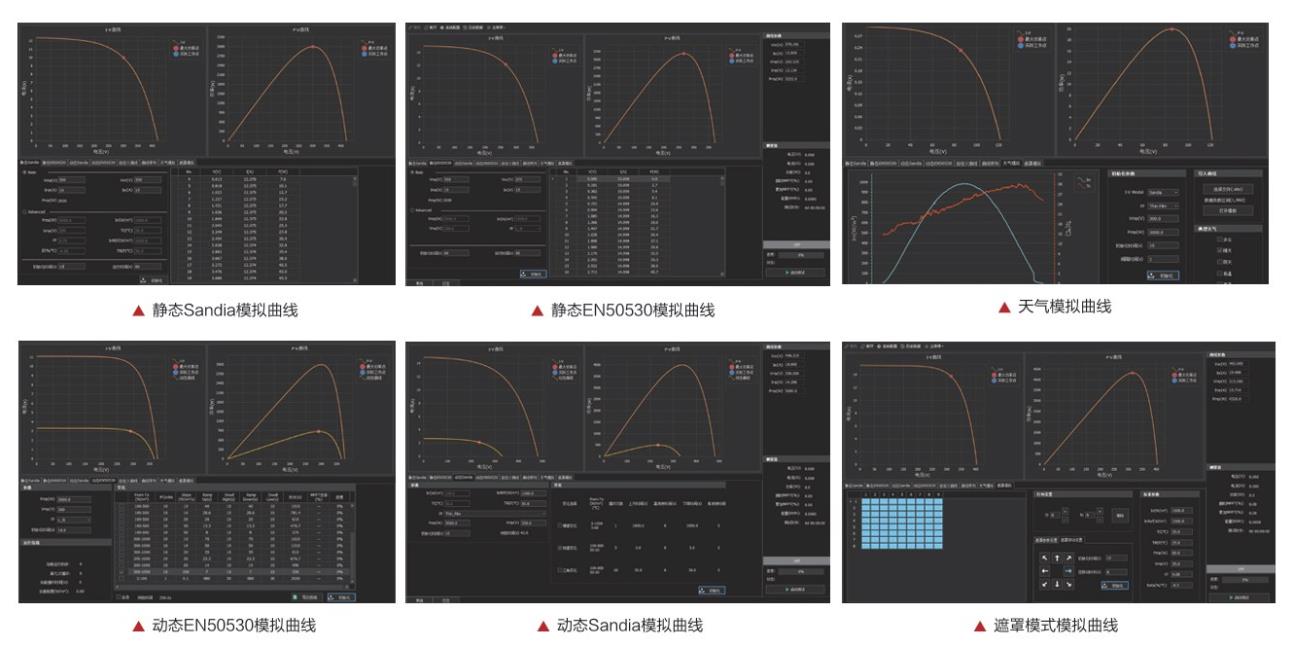

N35500系列直流電源搭配NGI自研的NS91000光伏電池矩陣仿真軟件，可以精確地仿真太陽電池矩陣的I-V、P-V曲線，具有測量精準、穩定性高、響應速度快等特性，用戶簡單設定測試法規、材料、Vmp、Pmp等參數后，即可模擬I-V、P-V曲線輸出并生成符合法規的報表，用于測試光伏逆變器的靜態和動態最大功率追蹤效能，可以為微電網、分布式光伏等電源系統的系統仿真及核心設備檢測提供支持。

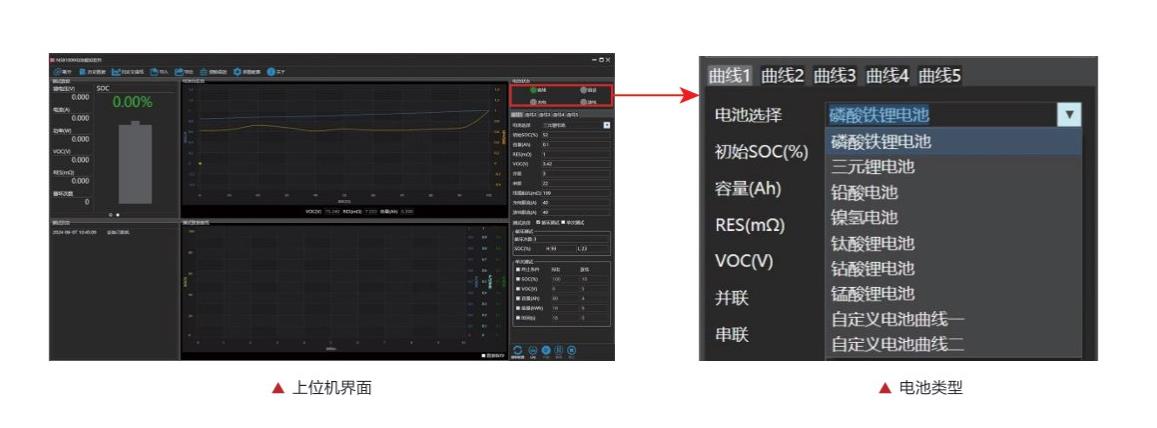

N35500系列標配電池模擬功能，搭配NS81000電池模擬軟件，可以精確地模擬電池特性曲線，滿足用戶不同類型電池模擬需求，提高測試效率。

軟件內建7種標準電池模型庫，使用者僅需要選擇對應的電池類型，配置基本的容量及保護參數，即可快速生成對應類型的電池特性曲線；同時為用戶提供2種自定義電池特性曲線，工程師可基于實測的電池曲線資料，將數據導入軟件并進行仿真。

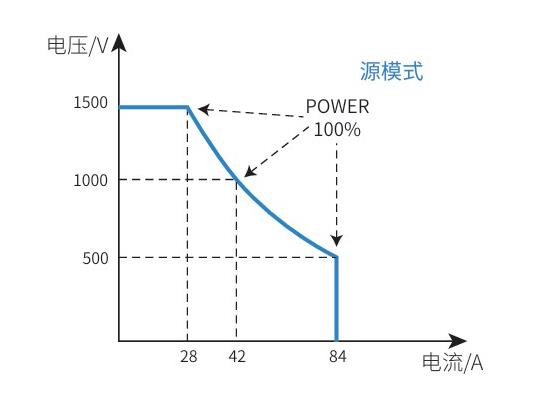

N35500系列直流電源基于系統級散熱理念，通過優化器件選型、主回路拓撲和風道設計，可實現3U19英寸標準機箱最高42kW輸出。產品采用寬范圍輸出設計，電壓高達1500V，電流可達65A。N35500系列以寬范圍、高功率密度的設計，可滿足客戶多種電壓/電流需求規格的測試應用場景，大幅降低實驗室或自動化測試系統中的電源成本及占用空間。

N35500系列具備設置電壓環反饋電路優先或電流環反饋電路優先的功能，可以使N35500能針對被測物的特性而采取最優的工作模式進行測試，從而能更好的保護被測試物品。

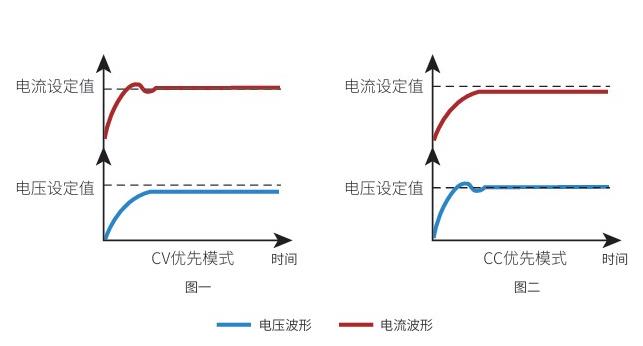

如圖一， 當待測組件在測試過程中需要減少電壓過沖的情況下，如給DC-DC電源模塊供電時，應使用電壓優先模式以便獲得快速而又平穩的上升電壓。

如圖二，當待測組件在測試過程中需要減少電流過沖情況下，或待測組件為低阻抗如在對電池充電場景時，應使用電流優先模式以便獲得快速而又平穩的上升電流。

大功率雙向直流電源N35500 系列選型參考：
