TH510 系列半導體 C-V 特性分析儀是常州同惠電子根據當前半導體功率器件發展趨勢，針對半導體材料及功率器件設計的分析儀器。儀器采用了一體化集成設計，二極管、三極管、MOS管及IGBT等半導體功率器件寄生電容、CV特性可一鍵測試，無需頻繁切換接線及設置參數，單管功率器件及模組功率器件均可一鍵快速測試，適用于生產線快速測試、自動化集成。CV曲線掃描分析能力亦能滿足實驗室對半導體材料及功率器件的研發及分析。儀器設計頻率為 1kHz-2MHz，VGS電壓可達±40V，VDS電壓可達±200V/±1500V/±3000V，可滿足大多數功率器件測試。

A.一體化測試，集成度高、體積小、效率高

一臺儀器內置了LCR數字電橋、VGS電壓源、VDS電壓源、高低壓切換矩陣以及上位機軟件，將復雜的接線、繁瑣的操作集成在支持電容式觸摸的Linux系統內，操作更簡單。特別適合產線快速化、自動化測試。

B.單管器件測試，10.1寸大屏，四種寄生參數同屏顯示，讓細節一覽無遺

MOSFET或IGBT最重要的四個寄生參數：Ciss、Coss、Crss、Rg，Cies、Coes、Cres、Rg均可一鍵測試，10.1寸大屏可同時將測量結果、等效電路圖、分選結果等重要參數同時顯示，一目了然。

一鍵測試單管器件器件時，無需頻繁切換測試腳位、測量參數、測量結果，大大提高了測試效率。

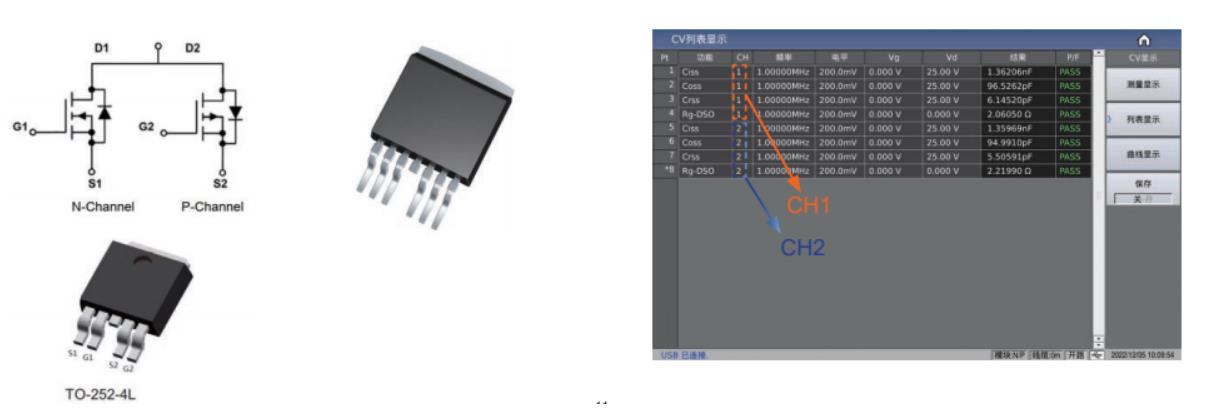

C.列表測試，多個、多芯、模組器件測量參數同屏顯示

TH510系列半導體C-V特性分析儀支持最多6個單管器件、6芯器件或6模組器件測試，所有測量參數通過列表掃描模式同時顯示測試結果及判斷結果。

應用

■ 半導體元件/功率元件

二極管、三極管、MOSFET、IGBT、晶閘管、集成電路、光

電子芯片等寄生電容測試、C-V特性分析

■ 半導體材料

晶圓切割、C-V特性分析

■ 液晶材料

彈性常數分析

■電容元件

電容器C-V特性測試及分析，電容式傳感器測試分析

TH510系列半導體C-V特性分析儀產品特點:

· 標配2通道，可擴展至6通道，可測單管、多芯或模組器件（TH513僅1通道）

· CV曲線掃描、Ciss-Rg曲線掃描

· 電容快速充電技術，實現快速測試

TH510系列半導體C-V特性分析儀選型技術參數：
