產品簡介：
N62100系列是一款高性能的桌面式直流電子負載，支持CC，CV，CR，CP，CV+CC，CV+CR(CR-LED)，CR+CC，CW+CC等8種測試模式，滿足不同待測物需求。產品兼具LED仿真測試、OCP/OPP/OVP測試、負載效應測試、短路模擬、動態掃描、時間測量、阻抗模擬等多種功能，可廣泛用于工業電源、移動電源、電子元器件、快充適配器的性能及老化測試等場景。
應用領域:
AC/DC電源、DC/DC轉換器、LED電源、通信電源等中小功率電源測試
汽車線束、連接器、保險絲、繼電器、中央電器盒等器件類測試
鋰電池、蓄電池、超級電容等放電測試
手機快充適配器、快充移動電源測試
多種工作模式選擇

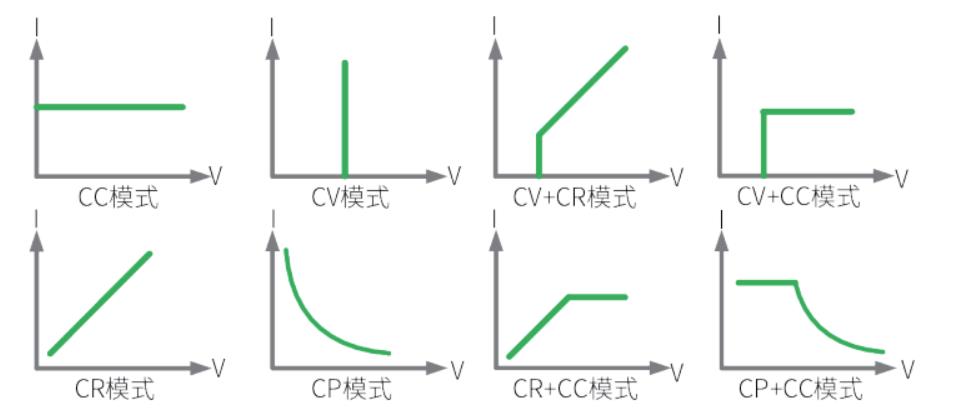

N 6 2 1 0 0 系 列 不 僅 支 持 常 規 的 CC、C V、C P、C R 四 種 工 作 模 式，為 了 應 對 實 際 測 試 過 程 中 負 載 特 性 的 變 化，還 具 有 C V + CC、CR+CC、CV+CR、CP+CC四種組合工作模式。如CR+CC適合電源的開機測試，防止電源開機過電流保護；CV+CR可取代Von點的設定應用；CV+CC可模擬電池充電的工作模式轉換過程等，用戶可根據自己的實際情況選擇不同的工作模式進行測試。
LED模擬功能，LED電源測試更真實

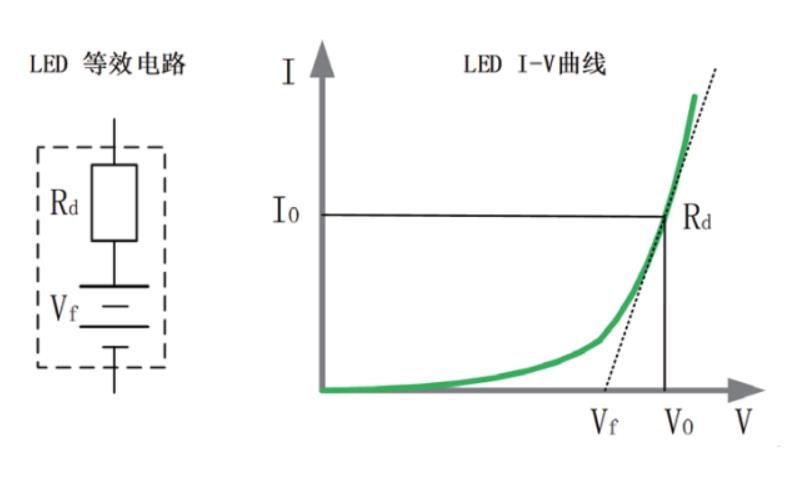

LED驅動電源是恒流源，輸出電流穩定且不能大于LED額定電流，以避免加速LED衰老損壞。LED等效為電阻Rd與電壓源Vf的串聯，其I-V曲線在工作點（V0，I0）處的切線與真實LED非線性I-V曲線等效。由于LED的I-V曲線是非線性的，對于LED電源的測試需求，常規的電子負載CR或CV模式并不適合，因此需要采用更復雜的負載模型來模擬LED的行為。
N62100系列高性能桌面式電子負載提供LED模擬功能，用戶需設置LED電源額定電流、LED工作電壓、電阻系數共3個參數，即可真實模擬LED的拉載特性測試LED電源。
過流保護測試功能，電源OCP測試更快捷
負載提供上升斜坡電流用來測試被測設備電壓是否能達到截止電位，以判別電源OCP保護是否正常，通過此測試檢查電源過載情況下的被測設備輸出響應。
OCP測試時，負載以恒電流模式進行拉載，同時檢查被測物電壓是否低于終止電壓。如被測物電壓低于截止電壓，則記錄此時的拉載電流作為測試結果，并關閉輸入，停止測試；如被測物電壓高于截止電壓，負載增加拉載電流，直到電壓低于截止電壓或達到最大拉載電流。
N62100系列高性能桌面式電子負載主要特點:
◆電壓規格：80V、150V，電流范圍：0~60A，
◆功率規格：150W、300W、600W，
◆電壓、電流、電阻、功率雙量程，測量范圍廣，
◆電流上升/下降率可設，電壓環路響應速度可調，
◆電壓/電流采樣率：高達500kHz
◆支持LED模擬功能，LED電源真實拉載測試
◆八種測試模式：CC，CV，CR，CP，CV+CC，CV+CR，CR+CC，CP+CC
◆支持OCP\OVP\OPP測試模式
◆支持負載效應測試、動態掃描、時間測量、放電測試功能
◆支持序列測試、自動測試、阻抗模擬、短路模擬功能
◆支持CC、CV、CR、CP動態測試，CC動態高達30kHz
◆4.3英寸高清彩屏，本地/遠程控制，提供專用測試軟件
◆支持LAN、RS232通訊控制
N62100系列高性能桌面式電子負載主要型號：
|
型號
|
功率
|
電壓
|
電流
|
|
N62115-80-20
|
150W
|
80V
|
20A
|
N62115-150-20
|
150W
|
150V
|
20A
|
|
N62130-80-40
|
300W
|
80V
|
40A
|
|
N62130-150-40
|
300W
|
150V
|
40A
|
|
N62160-80-60
|
600W
|
80V
|
60A
|
|
N62160-150-60
|
600W
|
150V
|
60A
|
