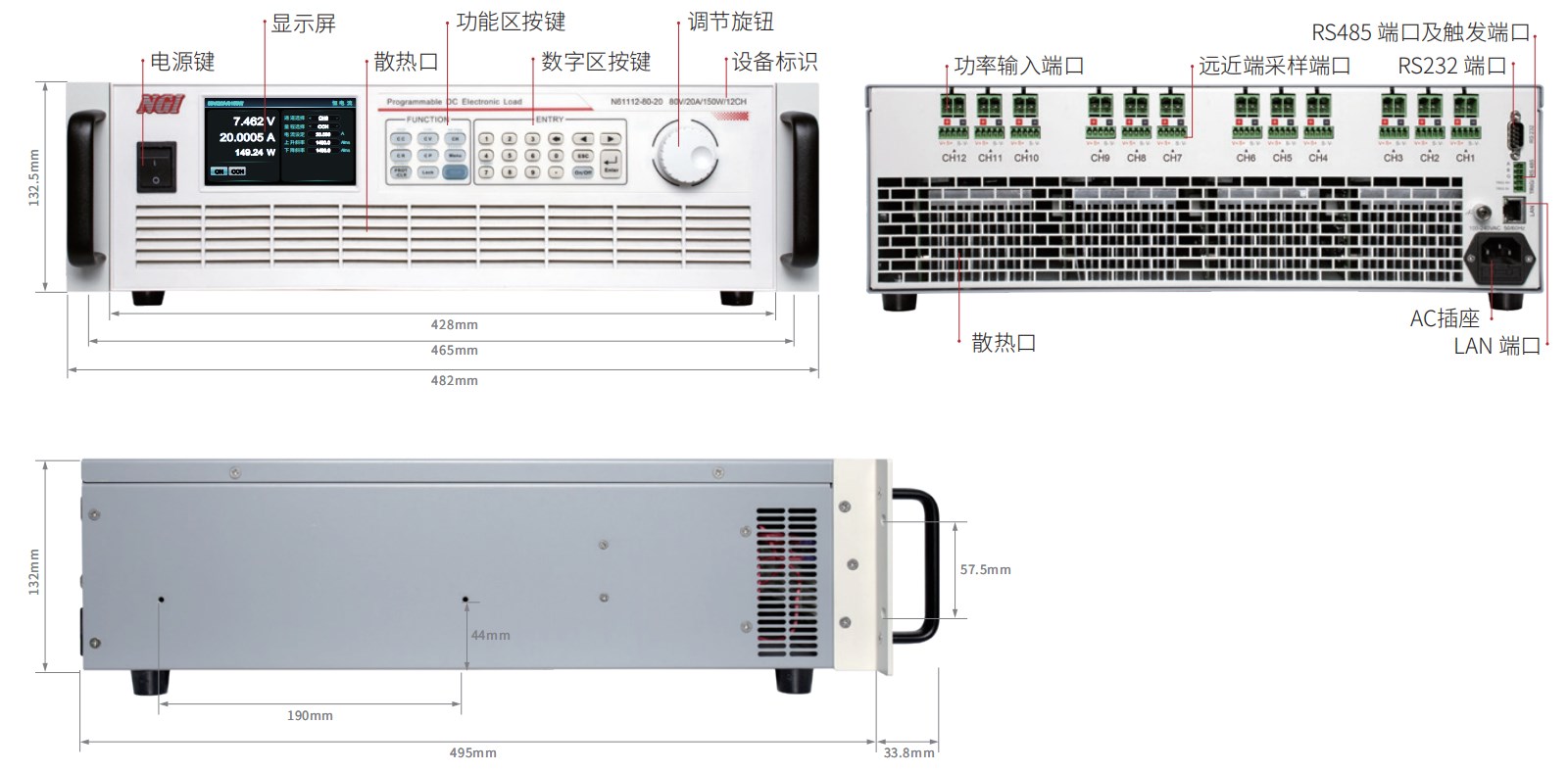

N61100系列是一款高性能、多功能的多通道可編程電子負載。產品為集成應用量身定制，具備通訊速度快、集成度高、穩定性高的特點，多通道通訊響應時間<10ms，單機集成度高，標準19英寸3U機箱高達12通道。N61100系列多通道電子負載支持8種基本測試模式、阻抗模擬、LED仿真測試、OCP/OPP/OVP測試、負載效應測試、短路模擬、動態掃描、時間測量、Von/Voff等測試功能，采用內置模塊化式設計，可靠性更高。N61100系列支持LAN、RS232和RS485通訊控制,在集成測試應用中可代替小功率單體電子負載為用戶大幅節省成本。

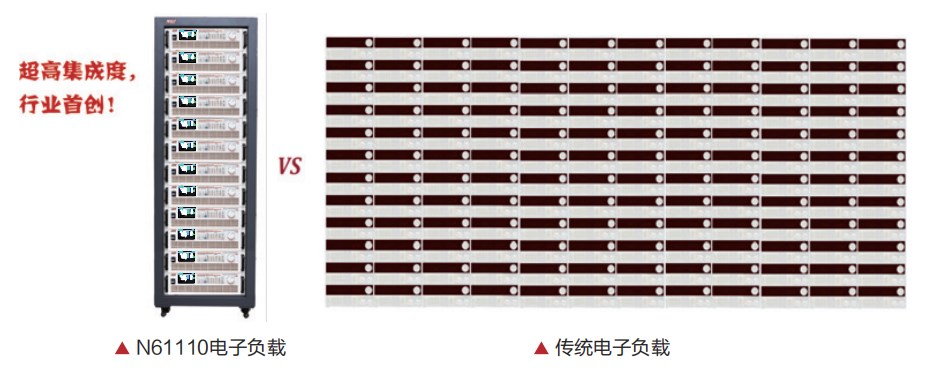

集成度高，單機高達12通道

N61100系列直流電子負載單機最多支持12通道，各通道電氣隔離，相互獨立，可單獨控制，也可最多120通道同時控制，超高集成度特性在多通道批量測試系統應用中，為客戶降低測試成本、減少測試占用空間，結合N61100高達5ms回讀速度，測試效率可以大幅提高。

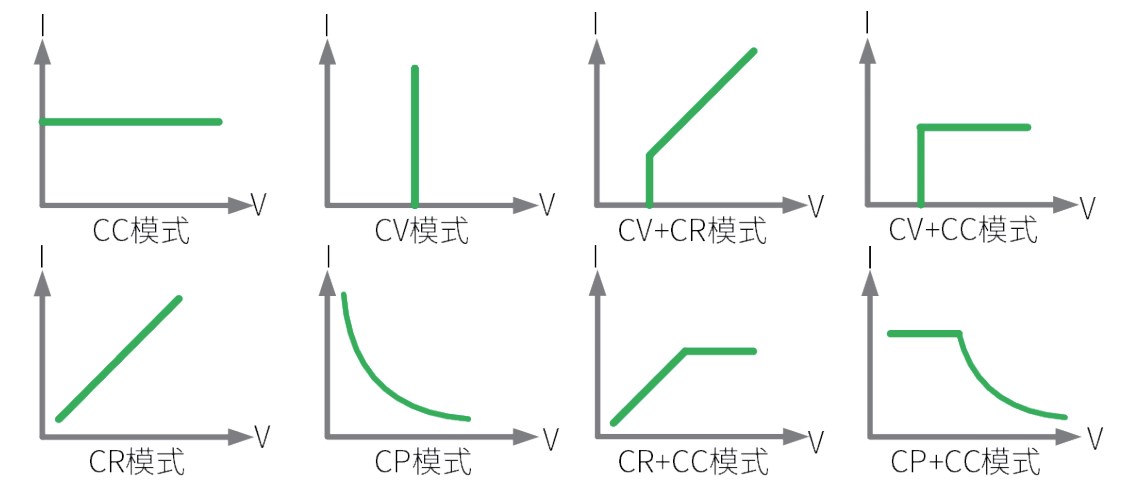

多種工作模式選擇

N 61100系列不僅支持常規的CC、CV、CP、CR四種工作模式，為了應對實際測試過程中負載特性的變化，還具有CV+CC、CR+CC、CV+CR、CP+CC四種組合工作模式。如CR+CC適合電源的開機測試，防止電源開機過電流保護；CV+CR可取代Von點的設定應用；CV+CC可模擬電池充電的工作模式轉換過程等，用戶可根據自己的實際情況選擇不同的工作模式進行測試。

LED模擬功能，LED電源測試更真實

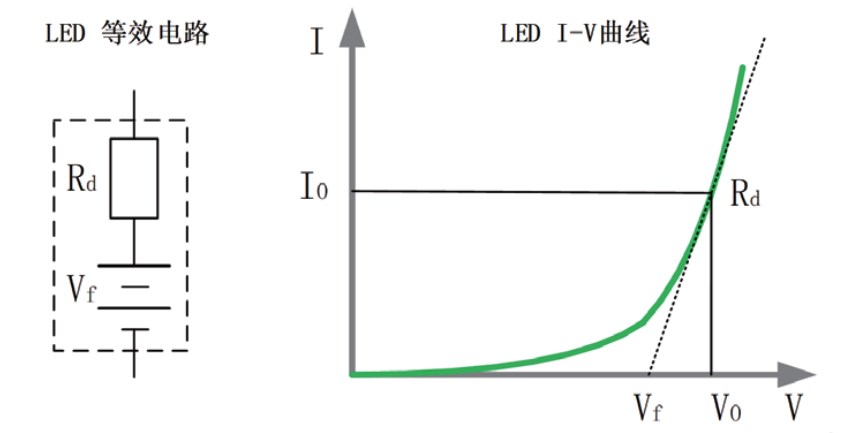

LED電源是恒流源，其輸出電壓有一段可調范圍且大于LED的導通電壓，輸出電流穩定，不能大于LED額定電流，否則會加速LED衰老損壞。由LED等效電路可知，LED等效為電阻Rd與電壓源Vf的串聯，其I-V曲線等效于真實LED非線性I-V曲線在工作點（Vo，Io）處的切線，常規的電子負載采用CR或者CV模式并不適合LED電源的測試需求。

N61100系列高性能多通道電子負載提供LED模擬功能，用戶需設置LED電源額定電流、LED工作電壓、電阻系數共3個參數，即可真實模擬LED的拉載特性測試LED電源。

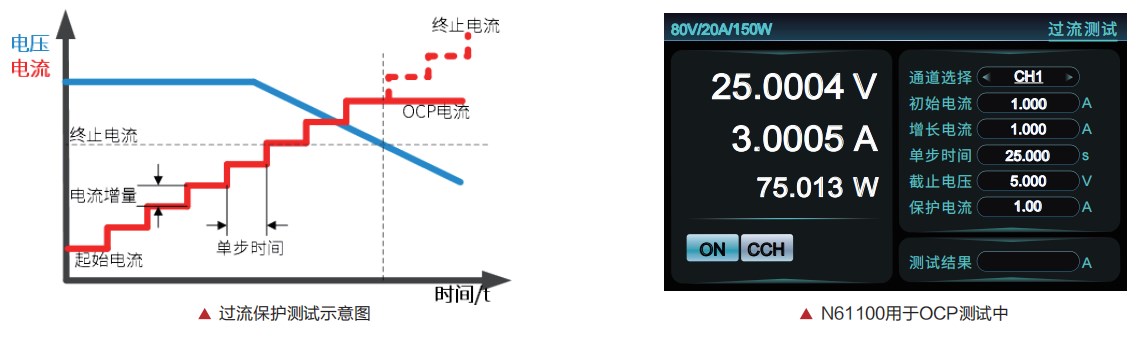

過流保護測試功能

負載提供上升斜坡電流用來測試被測設備電壓是否能達到截止電位，以判別電源OCP保護是否正常，通過此測試檢查電源過載情況下的被測設備輸出響應。

OCP測試時，負載以恒電流模式進行拉載，同時檢查被測物電壓是否低于終止電壓。如被測物電壓低于截止電壓，則記錄此時的拉載電流作為測試結果，并關閉輸入，停止測試；如被測物電壓高于截止電壓，負載增加拉載電流，直到電壓低于截止電壓或達到最大拉載電流。

N61100 系列多通道高性能直流電子負載主要特點：

電壓范圍：0~80V/0~150V/0~600V，

電流范圍：0~120A/0~30A

功率規格：150W/12CH、300W/6CH、540W/4CH、900W/2CH

支持OCP\OVP\OPP測試模式

支持LED模擬功能，LED電源真實拉載測試

八種測試模式：CC，CV，CR，CP，CV+CC，CV+CR，CR+CC，CP+CC

高集成度，單機多達12通道

電壓、電流、電阻、功率雙量程，測量范圍廣

支持序列測試、自動測試、Von/Voff、模擬短路功能

支持負載效應測試、動態掃描、時間測量、放電測試功能

支持同步帶載，便于多通道電源測試

支持CC、CV、CR、CP動態測試，CC動態高達30kHz

電流上升/下降率可設，電壓環路響應速度可調

電壓/電流采樣率：高達500kHz

4.3英寸高清彩屏，本地/遠程控制，專業測試軟件

支持LAN、RS232、RS485通訊控制

N61100 系列多通道高性能直流電子負載選型參考：
