4 系列 B 的新增功能
-
新的處理系統
-
用戶界面的響應速度提升了 2 倍
-
更快的分析速度
-
更快的數據傳送速度
-
采用更新的顯示技術，使得對比度更高， 視角更廣
-
新注釋明確了關鍵的參考級別 和測量時間
-
對 eScope 基于瀏覽器的遠程訪問和控制 提供全面的支持
-
2 個新的 USB 3 主機接口提供更快的數據傳送 速度
-
通過波形直方圖，可以更深入地了解 噪聲和抖動的特性
大型高清顯示屏以及屢獲殊榮的用戶界面
4 系列 B MSO 采用與屢獲殊榮的 5 系列相同的觸摸式用戶界面技術，但采用緊湊封裝，打造了全新的示波器操作體驗。
-
13.3 英寸高對比度高清顯示屏
-
6.1 英寸（15.5 厘米）深，適合有限的工作臺空間
精確測量和多達 6 條高度靈活的通道
-
所有通道均具備出色的信號細節和準確的測量
-
12 位垂直分辨率（高分辨率模式下可達 16 位）
-
在所有模擬和數字通道上實時采樣率高達 6.25 GS/s
-
高達 62.5 M 點記錄長度
-

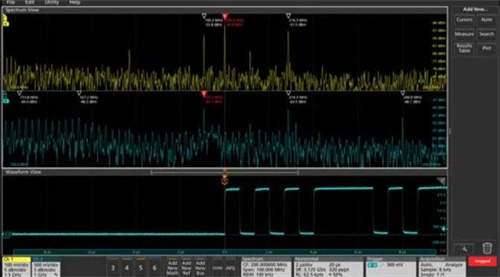

任何通道都可以顯示波形、射頻頻譜或兩者
-
任何一條輸入通道都可連接邏輯探頭來查看八條數字通道

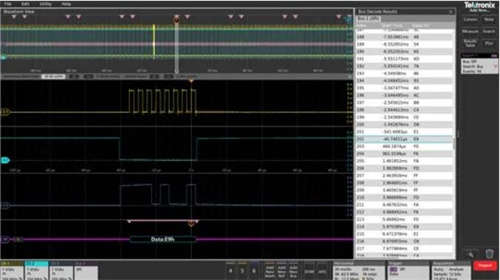

嵌入式串行總線分析
串行總線解碼和觸發選項將 4 系列 MSO 轉變為利用自動解碼、觸發和搜索功能調試串行總線不可或缺的工具。以下是一些示例：
-
I2C，SPI
-
I3C
-
RS-232 / 422 / 485 / UART
-
USB 2.0
-
以太網
電源完整性和電源管理
如今的電路板可以有 20 個或更多的電源軌，其中有許多只有幾伏，且有嚴格的噪音限制。
-
多達 6 條模擬輸入通道
-
兼容的低噪音電源紋波探頭
-
SVID 和 SPMI 解碼選項

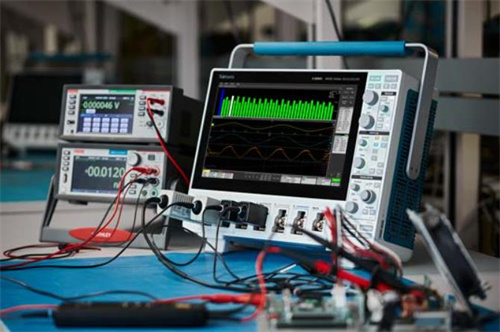

電源測量和分析
4 系列不僅待機功率較低、開關速度更快且噪音限制更嚴格，而且能加快電源故障排除、優化和驗證。
-
交流線路和諧波測量
-
開關損耗分析
-
直流電源紋波測量
-
波特圖和電源抑制比
-
支持各種電流、電源紋波、差分信號和光隔離的探頭

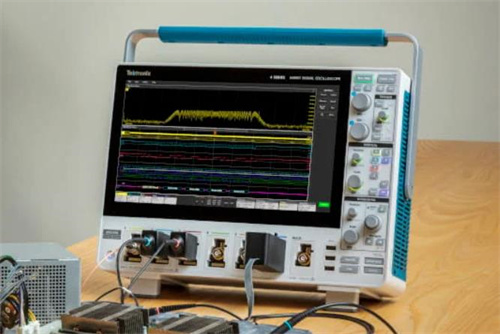

3 相功率分析
甚至可以對脈寬調制波形進行穩定的三相功率測量。三相分析程序包可以輕松地完成任務。
特點
-
多達 6 條模擬輸入通道
-
三相星形、三角形和單相布線配置
-
全方位功率測量
-
諧波分析
汽車 ECU 設計
汽車系統要求在 ECU、傳感器與執行器之間實現準確通信。
-
混合信號視圖，讓加工商可將視線投向傳感器、執行器、開關和電源之外
-
使用可選的頻譜視圖，結合波形和頻譜分析，快速進行噪聲搜索
-
解碼并觸發 CAN、CAN FD、LIN、FlexRay、SENT 或 PSI5 流量
遠程控制和自動化
獲得快速、可重復的結果，同時允許您從任何地方訪問您的數據。了解測試自動化資源 ，包括我們免費的 Python 驅動程序包。
-

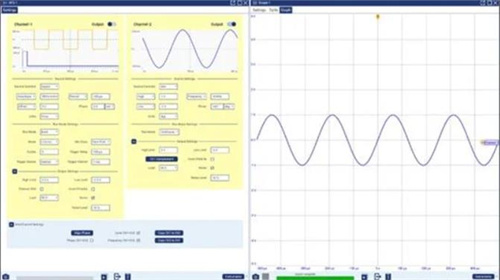

TekScope PC 軟件 可在您的電腦上提供與泰克示波器相同的分析功能
-
KickStart 軟件 簡化了數據捕獲和記錄。支持函數發生器、電源、SMU 等
-
內置 *eScope 或 Windows 遠程桌面允許您通過任何局域網控制示波器
-
全面且完全受支持的可編程接口有助于開發強大的自定義軟件
電磁干擾 (EMI) 故障排除

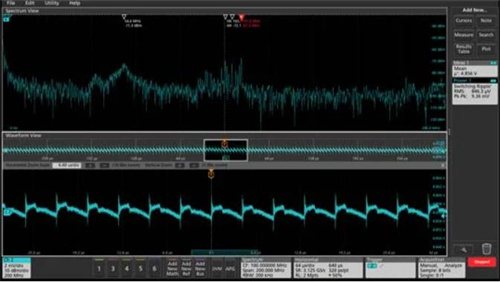

使用“頻譜視圖”選項，4 系列 MSO 上的每個模擬通道都可以向您顯示時域波形、頻譜或兩者。時間和頻率圖同步，幫助您快速確定哪些信號被干擾，哪些信號是干擾源。
