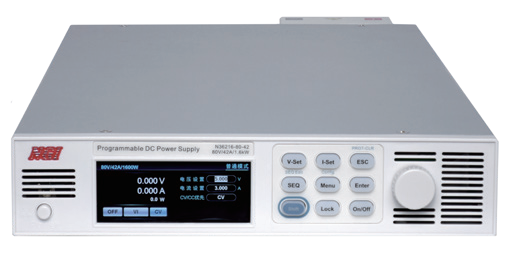

N36200系列可編程直流電源是一款薄型機架式設計、高性能、高功率密度的寬范圍直流電源。該系列采用寬范圍+高功率密度設計，1U半寬機箱輸出功率可達1600W，電壓0~80V，電流0~42A，可以覆蓋多種規格DUT的測試應用。N36200系列采用標準19英寸1U的薄型機架式設計，無論是桌面使用，還是集成測試系統，均有靈活、便捷的舒適體驗。結合該系列電源高速動態響應、高精度輸出及測量、多種測試功能，N36200系列可幫助客戶實現更精準可靠、更簡單高效的測試。

■ 小體積，高功率密度，1U半寬集成1600W
■ 寬輸出范圍，一臺可當多臺電源

■ 高速動態響應，電壓上升下降時間≤10ms

■ CC&CV優先權選擇功能，適配各類待測物

■ 支持Modbus-RTU、SCPI、CANopen標準協議

小體積，高功率密度，更省成本與空間

N36200系列直流電源采用系統化散熱設計，優化器件選型、主回路拓撲、系統散熱，做到在1U半寬機箱中，集成1600W電源功率輸出，并且采用寬范圍輸出設計，電壓可達80V，電流可達42A。N36200系列以小體積，高功率密度的設計，滿足客戶對多種電壓/電流規格產品的測試應用場景，大幅降低實驗室或自動化測試系統中電源成本及占用空間。

CC&CV優先選擇，可選恒流源/恒壓源輸出

N36200系列具備設置電壓環反饋電路優先或電流環反饋電路優先的功能，可以使N36200能針對被測物的特性而采取最優的工作模式進行測試，從而能更好的保護被測試物品。

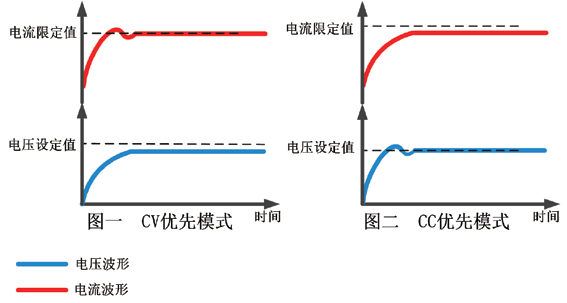

如圖一， 當待測組件在測試過程中需要減少電壓過沖的情況下，如給低電壓處理器或FPGA核心供電時，應使用電壓優先模式以便獲得快速而又平穩的上升電壓。

如圖二，當待測組件在測試過程中需要減少電流過沖情況下，或待測組件為低阻抗如在對電池充電場景時，應使用電流優先模式以便獲得快速而又平穩的上升電流。

汽車波形模擬功能，用于汽車電子產品電性能測試（選配）

隨著汽車上電子設備應用的逐年增多，車廠都制定相關的測試規范，重點測試在某些特定場景的電源瞬態變化下電子設備的抗干擾能力，因此在汽車電子硬件設計中必須預留足夠的防護手段以抑制這些電源極端情況所帶來的影響。

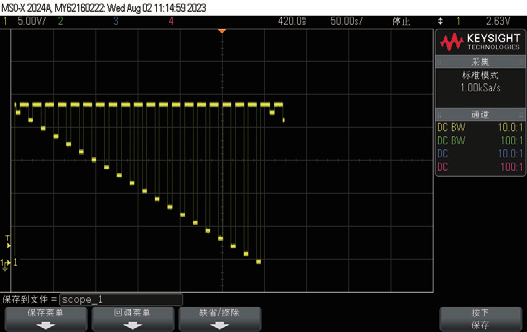

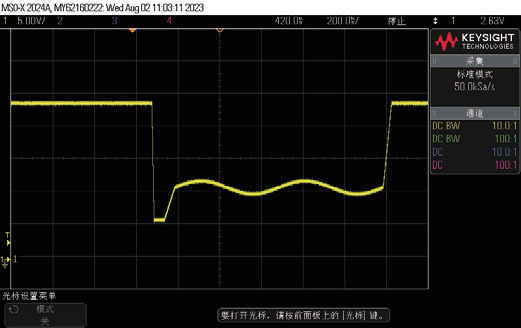

N36200系列可選配汽車波形模擬功能，可模擬汽車啟動時波形、汽車短時電壓驟降波形、拋負載波形、汽車電壓復位測試波形、緩升緩降波形等，滿足ISO16750-2、LV124等多種標準，用于汽車電子產品電性能測試。



應用領域：

■ 小體積，高功率密度，1U半寬集成1600W
■ 寬輸出范圍，一臺可當多臺電源

■ 高速動態響應，電壓上升下降時間≤10ms

■ CC&CV優先權選擇功能，適配各類待測物

■ 支持Modbus-RTU、SCPI、CANopen標準協議

寬范圍可編程直流電源N36200系列選型參數：
