N38300系列電源是一款寬測量范圍、高功率密度、可編程控制的大功率直流電源。N38300系列功率密度高，標準19英寸3U機箱功率高達18kW，且電源效率高達93%；測量應用范圍寬廣，單機功率范圍5kW到180kW，電流范圍高達5100A及電壓范圍高達2250V，主從并機擴展功率可達1.8MW。N38300系列直流電源功能完備，支持多種控制方式，內置多種實用功能，是實驗室和自動化測試系統中工程師的最佳選擇。
產品特點
■ 單機范圍：電壓：0～2250V；電流：0～5100A；功率：5kW～180kW
■ 支持主從并機，擴展功率可達1.8MW
■ 電壓精度：0.05%F.S.；電流精度：0.1%F.S
■ 電壓、電流采樣率500kHz，分辨率16bits
■ 功率因數0.99，整機效率高達93%
■ CC/CV優先權選擇功能
■ 標配LAN、RS232通訊，選配GPIB、CAN、RS485、USB通訊
■ 電壓、電流上升/下降斜率可設
■ 恒電壓(CV)、恒電流(CC)、恒功率（CP）自動轉換模式
■ 支持內阻模擬、序列功能（SEQ）、電壓緩升緩降功能
■ 過壓、過流、過功率、過溫、欠壓等全方位保護功能
■ TFT彩色液晶顯示屏，中英文菜單界面
■ 標準19英寸3U/18kW高功率密度機箱
■ 具備高壓隔離數字、模擬，監控接口
功能與優勢
寬范圍輸出設計，一臺可當多臺使用

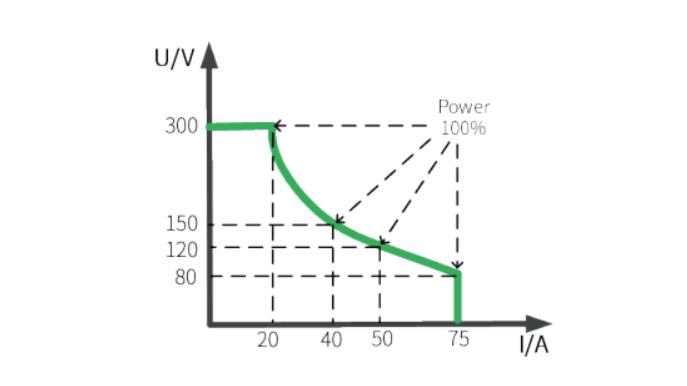

N38300系列直流電源輸出采用寬范圍設計，單臺電源可以在額定輸出功率下，輸出更寬范圍的電壓和電流，滿足工程師對多種電壓/電流等級產品測試應用場景,大幅降低實驗室或自動化測試系統中電源成本及占用空間。以其中一個型號N38306-300-75為例，電源輸出功率為6000W，最大輸出電壓和輸出電流分別達到了300V和75A，使得N38300適用范圍比傳統電源更廣泛。
CC&CV優先權功能
N38300系列具備設置電壓環反饋電路優先或電流環反饋電路優先的功能，可以使N38300能針對被測物的特性而采取最優的工作模式進行測試，從而能更好的保護被測試物品。

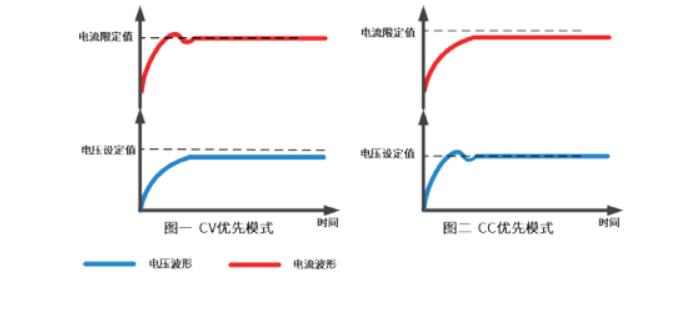

如圖一，當待測組件在測試過程中需要減少電壓過沖的情況下，如給低電壓處理器或FPGA核心供電時，應使用電壓優先模式以便獲得快速而又平穩的上升電壓。
如圖二，當待測組件在測試過程中需要減少電流過沖情況下，或待測組件為低阻抗如在對電池充電場景時，應使用電流優先模式以便獲得快速而又平穩的上升電流。

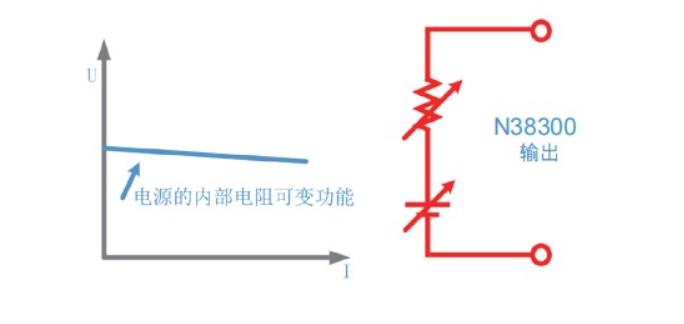

電池內部電阻模擬
N38300系列可以設定電壓值，模擬內阻值。根據相應的輸出電流值，使輸出電壓隨著所設定的電阻值下降，簡易地模擬二次電池、燃料電池、超級電容等的內部電阻。

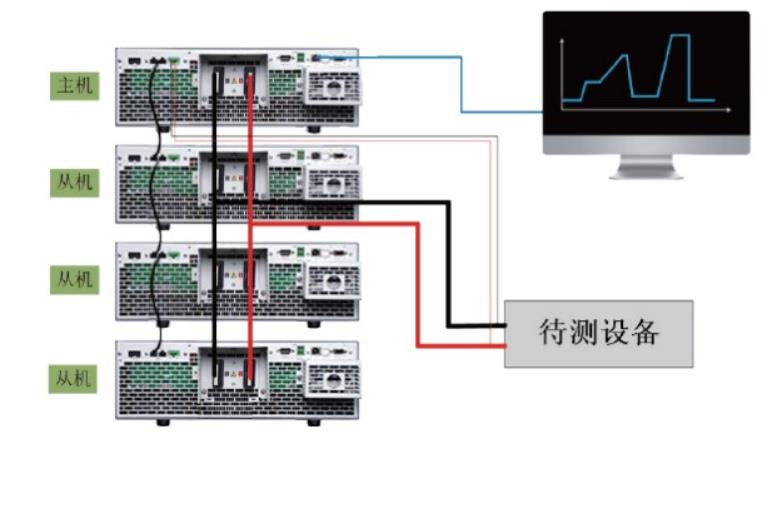

主從機模式設計，功率拓展更便捷
N38300單機可單獨使用，也可采用主從機并機使用，最大程度發揮產品使用靈活性。N38300系列內置主從機模式，最大擴展功率可達1.8MW，采用獨特均流設計功能，確保每個模塊均分載荷，保證產品使用的一致性。
應用領域
■ 實驗室、生產線ATE自動測試系統
■ 鋰電、光伏、氫燃料、儲能BMS等新能源領域
■ 控制器、驅動器、服務器、機器人等工業自動化領域
■ 航天航空電子產品的測試和供電
■ 大功率電子器件、電子產品測試和供電
■ 大功率DC-DC轉換器、DC-AC逆變器等電力電子領域
N38300 系列寬范圍大功率可編程直流電源快速選型：
|
型號
|
通道數
|
電壓
|
電流
|
功率
|
精度
|
分辨率
|
通訊接口
|
尺寸
|
N38305-80-170
|
1
|
80V
|
170A
|
5KW
|
電壓≤0.05%+0.05%F.S./電流≤0.1%+0.1%F.S.
|
16bits
|
LAN、RS232
|
3U
|
N38306-300-75
|
1
|
300V
|
75A
|
6KW
|
電壓≤0.05%+0.05%F.S./電流≤0.1%+0.1%F.S.
|
16bits
|
LAN、RS232
|
3U
|
N38306-500-40
|
1
|
500V
|
40A
|
6KW
|
電壓≤0.05%+0.05%F.S./電流≤0.1%+0.1%F.S.
|
16bits
|
LAN、RS232
|
3U
|
N38306-800-25
|
1
|
800V
|
25A
|
6KW
|
電壓≤0.05%+0.05%F.S./電流≤0.1%+0.1%F.S.
|
16bits
|
LAN、RS232
|
3U
|
N38310-80-340
|
1
|
80V
|
340A
|
10KW
|
電壓≤0.05%+0.05%F.S./電流≤0.1%+0.1%F.S.
|
16bits
|
LAN、RS232
|
3U
|
N38312-300-150
|
1
|
300V
|
150A
|
12KW
|
電壓≤0.05%+0.05%F.S./電流≤0.1%+0.1%F.S.
|
16bits
|
LAN、RS232
|
3U
|
N38312-500-80
|
1
|
500V
|
80A
|
12KW
|
電壓≤0.05%+0.05%F.S./電流≤0.1%+0.1%F.S.
|
16bits
|
LAN、RS232
|
3U
|
N38312-800-50
|
1
|
800V
|
50A
|
12KW
|
電壓≤0.05%+0.05%F.S./電流≤0.1%+0.1%F.S.
|
16bits
|
LAN、RS232
|
3U
|
N38312-1000-40
|
1
|
1000V
|
40A
|
12KW
|
電壓≤0.05%+0.05%F.S./電流≤0.1%+0.1%F.S.
|
16bits
|
LAN、RS232
|
3U
|
N38312-1500-25
|
1
|
1500V
|
25A
|
12KW
|
電壓≤0.05%+0.05%F.S./電流≤0.1%+0.1%F.S.
|
16bits
|
LAN、RS232
|
3U
|
N38315-80-510
|
1
|
80V
|
510A
|
15KW
|
電壓≤0.05%+0.05%F.S./電流≤0.1%+0.1%F.S.
|
16bits
|
LAN、RS232
|
3U
|
N38318-300-225
|
1
|
300V
|
225A
|
18KW
|
電壓≤0.05%+0.05%F.S./電流≤0.1%+0.1%F.S.
|
16bits
|
LAN、RS232
|
3U
|
N38318-500-120
|
1
|
500V
|
120A
|
18KW
|
電壓≤0.05%+0.05%F.S./電流≤0.1%+0.1%F.S.
|
16bits
|
LAN、RS232
|
3U
|
N38318-800-75
|
1
|
800V
|
75A
|
18KW
|
電壓≤0.05%+0.05%F.S./電流≤0.1%+0.1%F.S.
|
16bits
|
LAN、RS232
|
3U
|
N38318-1500-40
|
1
|
1500V
|
40A
|
18KW
|
電壓≤0.05%+0.05%F.S./電流≤0.1%+0.1%F.S.
|
16bits
|
LAN、RS232
|
3U
|
N38318-2250-25
|
1
|
2250V
|
25A
|
18KW
|
電壓≤0.05%+0.05%F.S./電流≤0.1%+0.1%F.S.
|
16bits
|
LAN、RS232
|
3U
|
