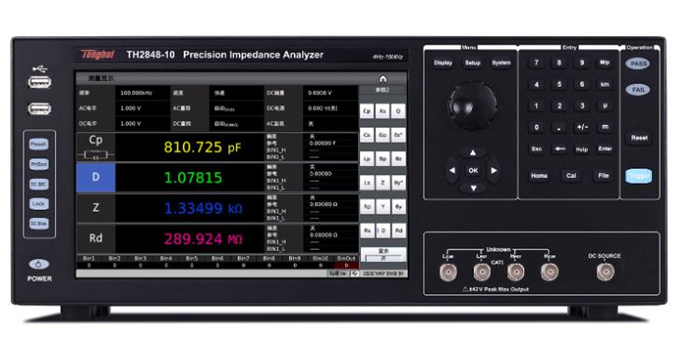

TH2848系列精密阻抗分析儀是同惠電子采用了當前國際先進的自動平衡電橋原理及新一代測量控制技術研發成功的新一代精密阻抗分析儀，創新性的采用了雙CPU架構、Linux底層系統、10.1寸電容式觸摸屏、中英文操作界面、內置使用說明及幫助等新一代技術，解決了以往LCR測試速度慢、顯示單一、操作繁瑣等缺陷。

TH2848系列精密阻抗分析儀設計頻率從4Hz-2MHz/5MHz/10MHz，標配了壓電導納圓、介電常數測試功能，讓阻抗分析功能得以進一步提升。

  得益于采用了10.1吋、分辨率達1280*800的電容式觸摸屏，TH2848系列精密阻抗分析儀采用了四參數顯示、所有設置、監視、分選參數、狀態等可以在同一屏顯示，避免了頻繁切換的繁瑣操作。

應用：

■無源元件：

電容器、電感器、磁芯、電阻器、壓電器件、變壓器、芯片組件和網絡元件等的阻抗參數評估和性能分析。

■半導體元件：

LED驅動集成電路寄生參數測試分析；變?nèi)荻O管的C-VDC特性；晶體管或集成電路的寄生參數分析

■其它元件：

印制電路板、繼電器、開關、電纜、電池等阻抗評估

■介質材料：

塑料、陶瓷和其它材料的介電常數和損耗角評估

■磁性材料：

鐵氧體、非晶體和其它磁性材料的導磁率和損耗角評估

■半導體材料：

半導體材料的介電常數、導電率和C-V特性

■液晶材料：

液晶單元的介電常數、彈性常數等C-V特性

■壓電材料及器件：

壓電陶瓷濾波器、壓電陶瓷陷波器、壓電陶瓷鑒頻器、壓電陶瓷變壓器、大功率超聲波發生器、換能器（振子）、聲表面波器件、電聲器件等都可以測試如靜態電容、損耗、諧振頻率、反諧振頻率、機械耦合系數等參數

功能特點：

A.   高精度

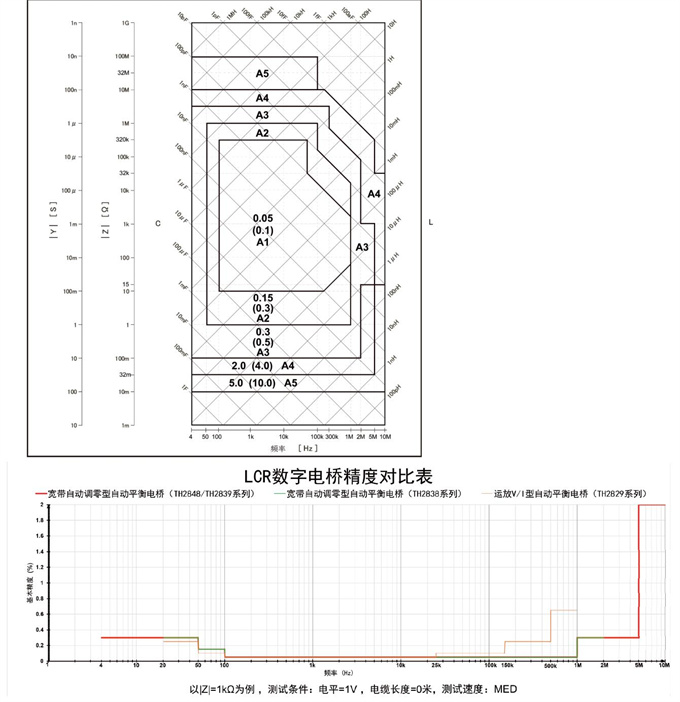

      TH2848系列精密阻抗分析儀采用了寬帶自動調零型自動平衡電橋技術，與普通運放I/V型自動平衡電橋相比，它能在更寬的頻率范圍內保證更高的頻率精度！下圖以同惠電橋為例，對比了自動平衡電橋與普通電橋在0-10MHz頻率范圍內的精度差別。目前同惠的寬帶自動調零型自動平衡電橋有TH2839系列、TH2838系列和TH2828系列。

B.   高穩定性和一致性

      TH2848系列精密阻抗分析儀，除了寬帶自動調零型自動平衡電橋原理帶來的高精度和高穩定性之外，儀器內置了15個測試量程，也是穩定性和一致性的有力保障。

C.   10.1寸大屏，四種測量參數，讓細節一覽無遺

      10.1寸觸摸屏、1280*800分辨率，Linux系統、中英文操作界面，支持鍵盤、鼠標、LAN接口，帶來的是無以倫比的操作便捷性。

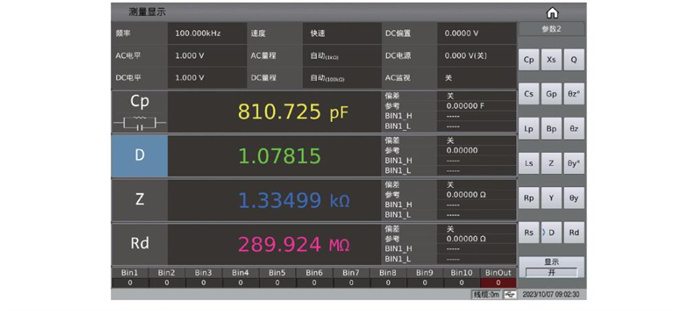

       大屏幕帶來更多的好處是，可以把4個測試參數及分選參數、分選結果、功能選擇等參數放置在同一屏幕，而且看起來絕不擁擠和雜亂，同時可以顯示四種測量參數，四種測量參數任意可調。

       和早期LCR對比，操作便捷性、顯示完整性一目了然。

D.   壓電器件分析功能

      對于其他壓電器件如壓電陶瓷濾波器、壓電陶瓷陷波器、壓電陶瓷鑒頻器、壓電陶瓷變壓器、大功率超聲波發生器、換能器（振子）、聲表面波器件、電聲器件等都可以測試如靜態電容、損耗、諧振頻率、反諧振頻率、機械耦合系數等參數。

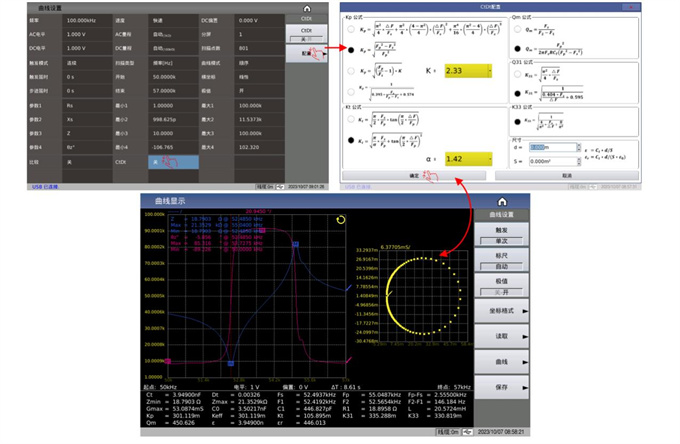

      對于需要專業性的壓電導納圓測試，TH2848系列精密阻抗分析儀也內置了，無需購買上位機即可在儀器圖形掃描分析界面直接實現。

E.   介電常數分析功能

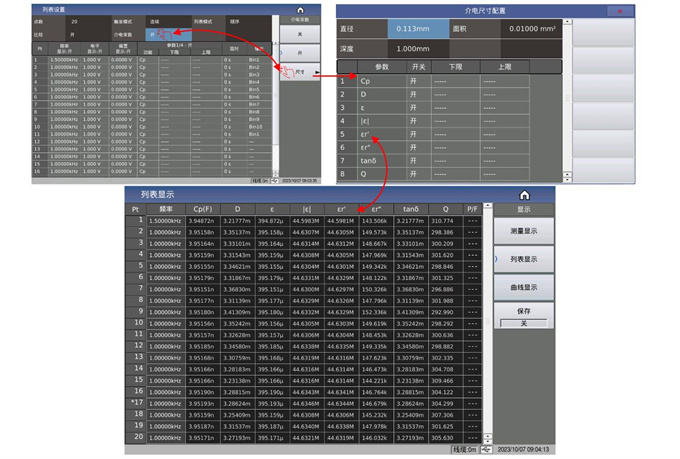

      在材料分析領域，介電常數分析是一個基本的內容，TH2848系列精密阻抗分析儀內置了介電測試功能，可以將介電常數當成阻抗分析儀的常規測試項目一樣進行單測、列表掃描、圖形掃描分析。

F.   增強的多功能參數列表掃描功能

     最多支持201點列表掃描，每個掃描點可設置4個測量參數，4個測量參數有獨立開關，列表掃描每個點的頻率、電平、偏置、功能、延時都可以獨立設置,滿足了大多數客戶的需求

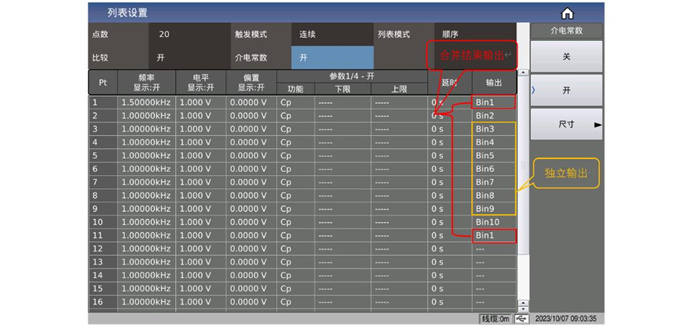

     改進的列表掃描分選結果輸出：每行可以指定不同的輸出，或任意幾行合并結果輸出，所有結果可在HANDLE接口直接輸出.

TH2848系列 精密阻抗分析儀性能特點：

1，測試頻率：4Hz-10MHz

2，高精度0.05%，采用自帶平衡電橋技術，四端對測試配置

3，高分辨率：10.1英寸，分辨率1280*800，電容式觸摸屏

4，高穩定性和一致性：15個量程配置

5，高功率：信號電平：20Vac/100mAac

內置直流偏置：±40Vac/100Adc

6，高速度，雙CPU架構

7，操作便捷：Linu操作底層，觸摸操作，嵌入式幫助

8，點測，列表模式，圖形掃描三種測試方式

9，四參數測量

10，一鍵記錄，一鍵截屏

11，201點多參數列表掃描功能

12，圖形掃描功能，4軌跡任意選擇，支持1/2/4分屏

13，壓電導納圓測試，介電常數測試

14，強大的分選，LCR模式，10檔分選，

圖形分選模式，支持曲線條件分選
