SDS1000X HD進行了軟件與硬件上的升級，作為一款深受電子愛好者、教育客戶以及工程師喜愛的高分辨率示波器，SDS1000X HD在保持高性價比與具有諸多基本功能的基礎上，諸多指標有一定程度上的提升：采樣率將由1GSa/s提升至2GSa/s，波形還原更真實，參數測量更精準；Sequence模式下，波形捕獲率最高由400,000wfm/s提升至500,000wfm/s，觸發事件的間隔由2.5μs提升至2μs，異常事件捕獲概率更高，除此之外，還有部分功能也進行了升級。

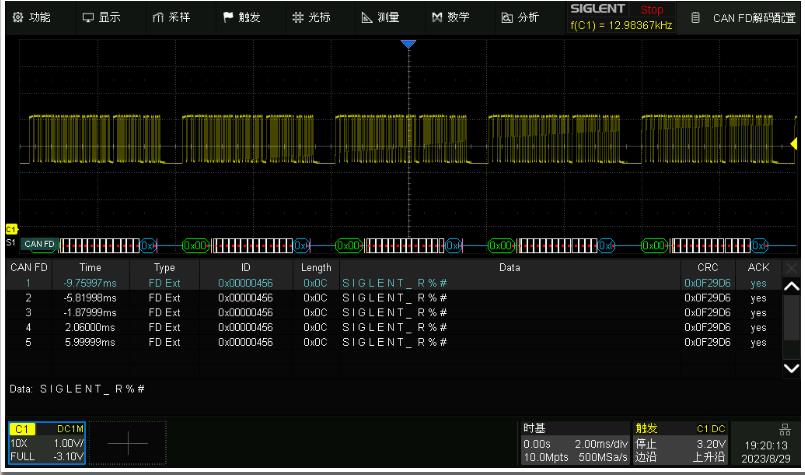

新款SDS1000X HD在保持標配IIC、SPI、UART、CAN、LIN的基礎上，還新增標配FlexRay（僅解碼）與CAN FD（僅解碼）。FlexRay是一種用于汽車的高速的、可確定性的，具備故障容錯能力的總線技術，它將事件觸發和時間觸發兩種方式相結合，具有高效的網絡利用率和系統靈活性特點，而CAN FD協議作為一個新興的車載網絡技術具備低成本、高可靠性、高傳輸速率等優點，廣泛應用于動力、底盤、安全系統等。
電源分析：助力電源設計與評估

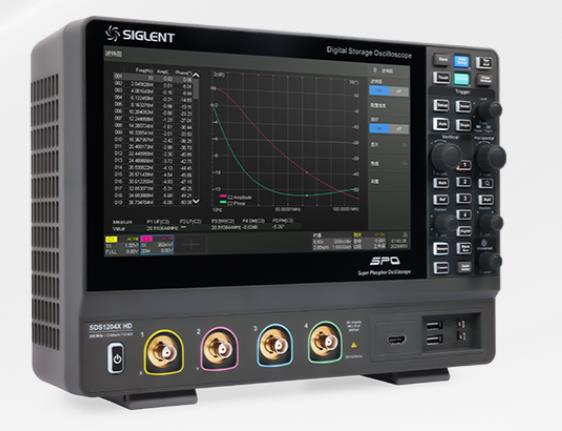

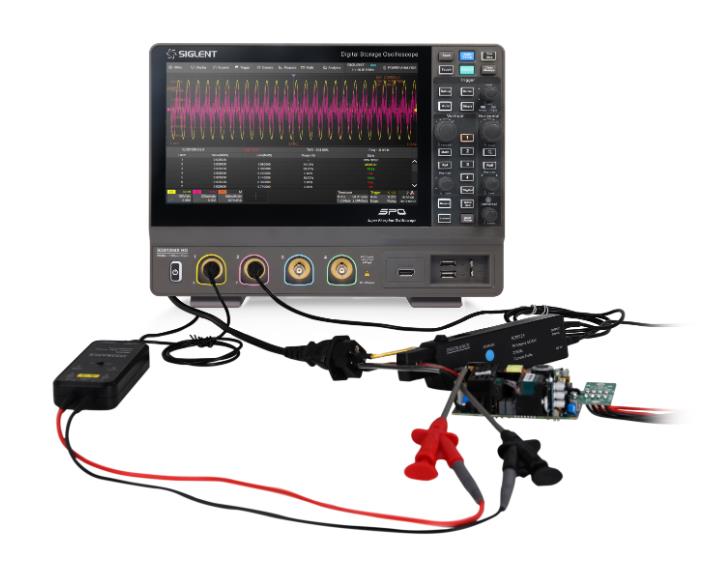

電源分析功能能夠幫助用戶快捷測量和分析電力電子領域中的多個項目，如電源質量, 諧波, 浪涌電流, 開關損耗, 輸出紋波, 瞬變響應等，選擇電源分析功能后，可根據連接指南正確連接電壓和電流探頭，此外，和波特圖軟件相配合還可以對電源環路響應進行測量分析，在一定情況下可取代昂貴的網絡分析儀，可廣泛應用在開關功率器件參數測量、電源控制回路調制特征分析和線路功率諧波分析等領域。
SDS1000X HD系列高分辨率示波器型號和主要參數
|
型號
|
SDS1074X HD
SDS1072X HD
|
SDS1104X HD
SDS1102X HD
|
SDS1204X HD
SDS1202X HD
|
|
通道數
|
4+EXT（4通道系列：SDSxxx4X HD）
2+EXT（2通道系列：SDSxxx2X HD）
|
帶寬
|
70 MHz
|
100 MHz
|
200 MHz
|
|
最大實時采樣率
|
單通道模式：2 GSa/s
雙通道模式：1 GSa/s
四通道模式：500 MSa/s
|
|
最大存儲深度
|
單通道模式：100 Mpts/ch
雙通道模式：50 Mpts/ch
四通道模式：25 Mpts/ch
|
|
波形捕獲率
|
正常模式：最高120,000 wfm/s；Sequence模式：最高500,000 wfm/s
|
|
垂直分辨率
|
12-bit
|
|
觸發類型
|
邊沿（Edge）、斜率（Slope）、脈寬（Pulse width）、窗口（Window）、欠幅（Runt）、
間隔（Interval）、超時（Dropout）、碼型（Pattern）、視頻（Video）、前提邊沿
（Qualified）、第N邊沿（Nth edge）、延遲（Delay）、建立/保持時間（Setup/Hold
time）、串行觸發
|
|
串行觸發和解碼
|
標配：I
2C、SPI、UART、CAN、LIN、CAN FD（僅解碼）、FlexRay（僅解碼）
|
|
測量
|
超過50種參數測量，并支持直方圖、趨勢圖和軌跡圖統計
|
|
數學運算
|
4路2M點FFT頻譜分析；加、減、乘、除、積分、微分、平方根、平均、ERES、
絕對值、符號、等價、取反、對數、指數、插值、最大保持、最小保持等時域運算；
支持公式編輯器實現復雜的嵌套運算
|
|
數據分析和
處理工具
|
搜索、導航、歷史、模板測試、波特圖、電源分析（選配）、計數器
|
|
數字通道（選配）
|
16 路，1GSa/s采樣率，10 Mpts/ch存儲深度
|
|
USB任意波形
發生器（選配）
|
單通道，最高輸出頻率25MHz，采樣率125MSa/s，波形長度16kpts，隔離輸出
|
接口
|
SBUS（Siglent 邏輯分析儀接口），USB 2.0 Host x3，USB 2.0 Device，10M/100M LAN，
外觸發輸入，輔助輸出（TRIG OUT，PASS/FAIL）
|
探頭
|
4套/2套無源探頭 PB470
|
4套/2套無源探頭 PP510
|
4套/2套無源探頭 PP215
|
|
顯示
|
10.1 英寸電容式觸摸顯示屏，分辨率1024*600
|
