產品概述：

DS80000 系列高帶寬實時數字示波器是 RIGOL 自主研發的第八代數字示波器，提供最高 13 GHz 模擬帶 寬，最高 40 GSa/s 實時采樣率，實時模式下最高 500,000 wfms/s，單通道存儲深度高達 4 Gpts，支持多 種協議一致性分析功能，幫助您應對高速設計中的故障排除和驗證難題。

產品特點：

?搭載 RIGOL 全新自研核心模組

? 通道數：4 個模擬通道，1 個 EXT 通道

? 模擬通道帶寬：最高 13 GHz

? 最高實時采樣率：40 GSa/s

? 最高存儲深度：單通道 4 Gpts（選配）

? 波形捕獲率：> 500,000 wfms/s

? 垂直分辨率：8~16 bit 可調

? 垂直靈敏度范圍：1 mV/div ~ 1 V/div（50Ω）

? 時基范圍：20 ps/div~1 ks/div

? 集多種獨立儀器于一身，包括：示波器、數字電壓表、8 位頻率計和累加器、協議分析儀（選件）

? 豐富的觸發功能：區域觸發、邊沿、脈寬、斜率、視頻、碼型、持續時間、超時、欠幅脈沖、超幅、延 遲、建立保持、第 N 邊沿觸發、RS232/UART、I2C、SPI、CAN、FlexRay、LIN、I2S、MIL-STD-1553

? 豐富的串行總線解碼功能（選配）：RS232/UART/RS422/RS485、I2C、SPI、CAN、CAN-FD、 FlexRay、LIN、I2S、MIL-STD-1553、USB2.0、ARINC429、8b10b、MANCHESTER，支持 4 個解碼 通道

? 支持車載以太網、USB2.0、PCIe、DDR 等多種協議一致性分析功能（選件）

? 多達 41 種波形參數自動測量，更提供全內存硬件測量功能

? 多種數學運算：加、減、乘、除、FFT、與、或、非、異或、Intg、Diff、Lg、Ln、Exp、Sqrt、Abs、 AX+B、低通濾波、高通濾波、帶通濾波、帶阻濾波，內置峰值搜索功能

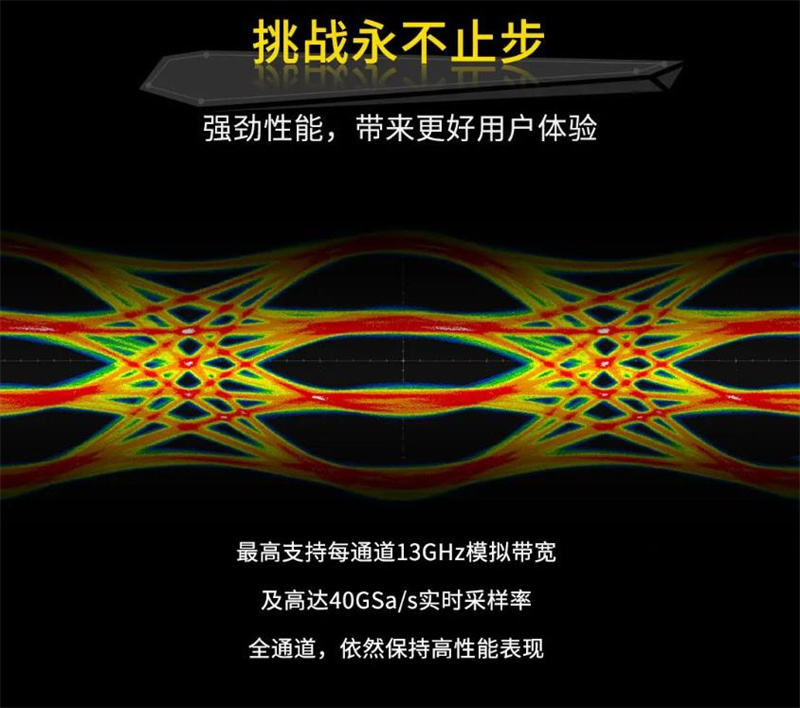

? 支持選配實時眼圖和抖動分析功能（選件）

? 多達 2,000,000 幀的硬件實時波形不間斷錄制和回放功能

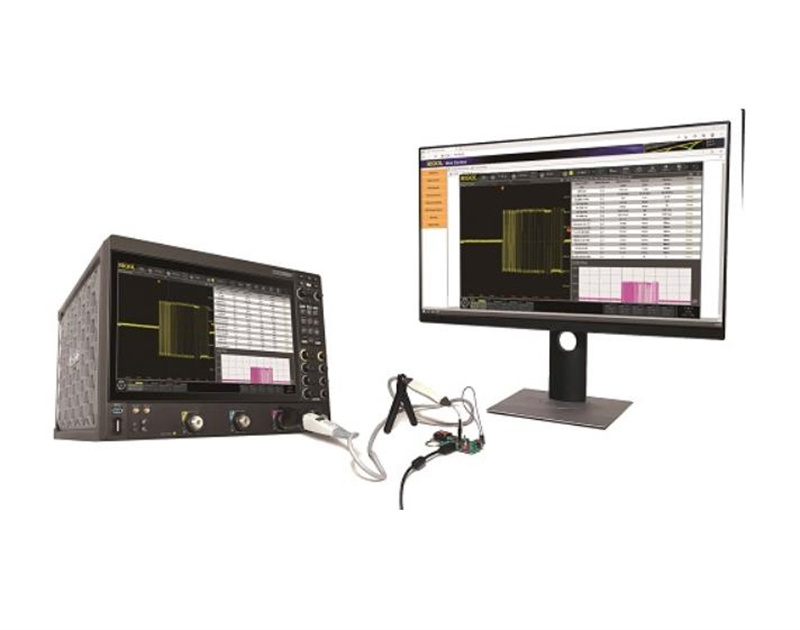

? 豐富的接口：USB Host & Device、LAN（LXI）、HDMI、AUX OUT，支持 Web Control 遠程控制

? 15.6 英寸的高清多點觸控大屏，可以電動調節屏幕的傾角，靈活的屏幕支持多窗口分屏顯示

? 旋鈕采用光電編碼器，使用壽命可以保障 10 萬次以上的按壓，100 萬圈次的旋轉操作，使用壽命大幅度 提升

? 高清智控反饋鍵盤

? 支持在線版本升級功能

數字示波器 DS80000 系列型號
